Máquina Endireitadeira de Barra de Âncora Tipo Mtz-2 Detalhes de Venda Direto da Fonte Máquina Endireitadeira de Barra de Âncora Tipo Mtz-2



Vantagens da Máquina de Endireitar Tirantes de Ancoragem Tipo MTZ-2

1. Adota potência hidráulica, operação flexível, manutenção conveniente

2. A cabeça do cartão tem uma grande força de fixação, e a força de tração é ajustável de acordo com o diâmetro da barra de ancoragem, o que não danificará o desempenho da barra de ancoragem;

3. Estrutura compacta, layout razoável e forte estabilidade;

4. Funciona suavemente, altamente confiável, longa vida útil, alta eficiência;

5. Operação simples, baixa intensidade de trabalho.

Esta máquina é usada principalmente em oficinas de reparo de solo para endireitar hastes de ancoragem de vários diâmetros. Ela pode ser equipada com uma máquina de laminação de roscas de hastes de ancoragem para reprocessar as hastes de ancoragem recuperadas.

Componentes principais e princípio de funcionamento da máquina de endireitar barras de ancoragem tipo MTZ-2

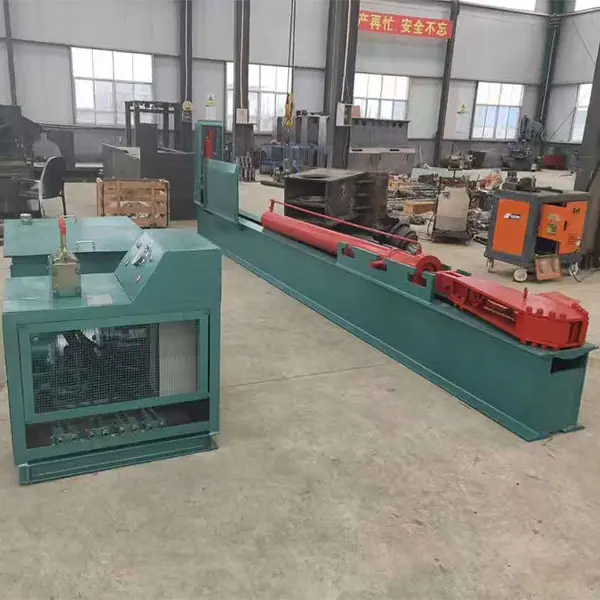

O sistema é composto principalmente pela máquina principal, estação de bomba hidráulica, mesa de operação, etc. Porque adota uma estrutura dividida, ou seja, a máquina principal, estação de bomba hidráulica e mesa de operação são estruturas independentes e não afetam uma à outra, tornando a operação mais segura e conveniente. A máquina principal é composta principalmente pela base, dispositivo de fixação de âncora, cilindro hidráulico principal, cilindro hidráulico de endireitamento de âncora, etc.

Método de trabalho: Primeiro, pré-endireite a barra de ancoragem sob o dispositivo de fixação, depois insira-a nos dispositivos de fixação dianteiro e traseiro para fixação, e endireite a barra de ancoragem sob o cilindro de trabalho principal.

Processo de trabalho: Endireitar as duas extremidades da barra de ancoragem dobrada por prensagem. Ajustar o curso de extensão do cilindro hidráulico principal de acordo com o comprimento da barra de ancoragem, colocar a barra de ancoragem com as extremidades endireitadas no mandril do dispositivo de fixação, acionar o pequeno cilindro hidráulico no dispositivo de fixação para fixar as duas extremidades da barra de ancoragem, então acionar a válvula de operação do cilindro hidráulico principal, o cilindro hidráulico principal retrai para endireitar a barra de ancoragem, operar a válvula hidráulica, o cilindro hidráulico principal para de funcionar. Retrair o pequeno cilindro hidráulico no dispositivo de fixação, acionando o mandril para liberar a barra de ancoragem, retirar a barra de ancoragem endireitada.

Parâmetros técnicos principais da máquina de endireitamento de barras de ancoragem tipo MTZ-2





Tração Nominal de Trabalho    400KN







Curso do cilindro hidráulico principal    2400mm







Curso do cilindro hidráulico de fixação 410mm







Pressão do sistema 31.5MPa (ajuste a pressão da estação de bombeamento da haste de ancoragem de acordo com diferentes especificações)







Fluxo do sistema 25-30







Potência do motor        11KW







Dimensões externas (comprimento×largura×altura):6500×500×1600







Peso bruto: 2,5T
