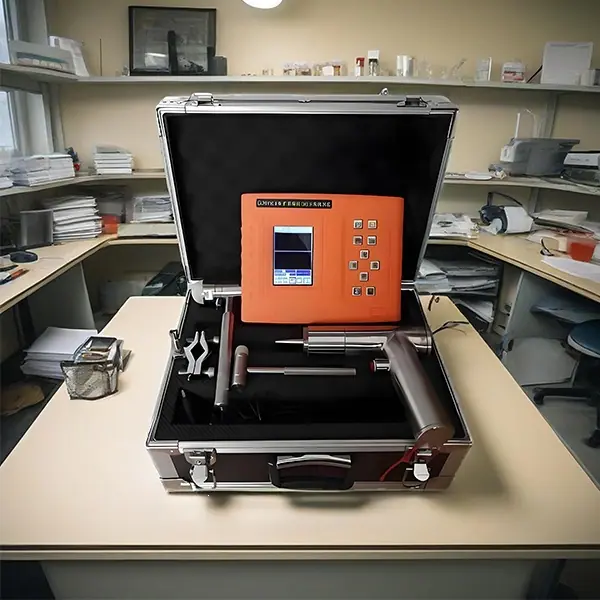

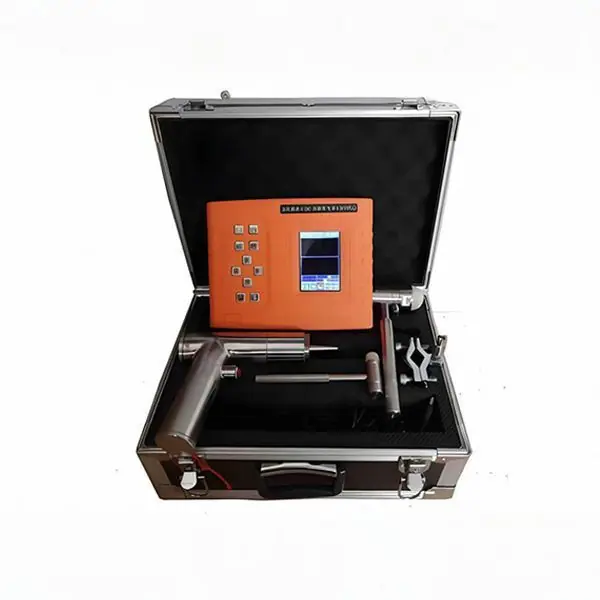

Instrumento de Medição de Trajetória de Furo de Mina YZG6.4
O instrumento de medição de trajetória de perfuração de mina YZG6.4 utiliza uma bússola eletrônica tridimensional e um giroscópio para medir o azimute e a inclinação da perfuração, e utiliza algoritmos avançados de calibração de hardware e software, como um acelerômetro de três eixos, para calibrar e calcular o ângulo de inclinação em uma ampla faixa, permitindo fornecer dados precisos de inclinação e azimute mesmo em ambientes extremamente hostis.



Este instrumento é altamente integrado, compacto e leve, com alta precisão de medição e boa estabilidade. A sonda pode ser colocada dentro de uma haste de perfuração não magnética dedicada, e a haste de perfuração é avançada pela máquina de perfuração para medir a trajetória do furo. O modo sem fio permite autoteste e autossarmazenamento, evitando o risco de a sonda ser soterrada devido ao colapso do furo. Ele também pode ser usado com um dispositivo de empurrar dedicado para medição por inserção. Possui boa aplicabilidade, e o diâmetro da sonda é pequeno, tornando-o adequado para furos com diâmetros menores.



I. Faixa de Aplicação do Instrumento de Medição de Trajetória de Furo de Mina ZG6.4:



Aplicável a todas as trajetórias e profundidades de perfuração, como furos horizontais, furos verticais ou furos inclinados com diâmetros superiores a 40 mm sem revestimento de ferro. As principais funções são as seguintes:



(1) Medição da trajetória de perfuração de poços de exploração geológica, poços de drenagem de gás, poços de exploração e liberação de água, poços de injeção e reforço, etc.;



(2) Medição da direção de perfuração e precisão de construção da perfuração direcional;



(3) Medição da trajetória do furo guia da via de atracação.



II. Instrumento de Medição de Trajetória de Furo de Mina ZG6.4 Principais Características Técnicas:



1. Tipo à prova de explosão: Tipo de segurança intrínseca para mineração (marca MA), marcação à prova de explosão "Ex ib I Mb；



2. Proteção da carcaça: IP68, com bom desempenho à prova d'água, à prova de poeira e à prova de choque;



3. Controle do ponto de medição: Mede automaticamente o ângulo de inclinação, o ângulo de azimute e os valores de profundidade;



4. Modo de trabalho: modo de trabalho sem fio;



5. Método de propulsão: Utilizando hastes de perfuração e tubos de perfuração de alta resistência e não magnéticos (Φ42mm～Φ90mm) para conexão, medir durante a perfuração; ou utilizar um dispositivo de propulsão dedicado para remensuração e medição de propulsão;



6. Host portátil: Exibição no local dos dados de inclinação com geração de imagem em tempo real, permitindo o conhecimento intuitivo no local dos valores de desvio para cima/baixo e para a esquerda/direita do furo;



7. Upload de dados em tempo real.



Três, Indicadores técnicos principais do instrumento de medição de trajetória de perfuração de mina ZG6.4:



（1）Faixa de medição de inclinação：-90°～+90°；



(2) Precisão de inclinação: ±0,1°;



(3) Faixa de medição azimutal e precisão: 0°～360°, ±0,1°;



(4) A sonda permite ângulo de rolagem: 360°;



(5) Precisão de profundidade: 0,5 mm, resolução: 0,1 mm;



(6) Diâmetro da sonda: Ф22～Ф28mm;



（7）Resistência à pressão da sonda: 12 MPa;



(8) Capacidade de armazenamento: Armazenamento de 128 GB, pode armazenar 10.000 dados de perfuração;



(9) Temperatura de operação: -10℃～+65℃;



(10) Tensão nominal de trabalho: 6,4V, corrente de trabalho: <200mA;



(11) Profundidade de perfuração mensurável



(12) Intervalo do ponto de medição: 1-60S ajustável;



(13) Interface: Interface USB;



(14) Exibição de tensão da sonda: indicador dedicado de tensão da sonda;



(15) Modo de exibição do host síncrono: tela LCD;



(16) Método de gravação: aquisição automática, aquisição sem fio;



(17) Fonte de alimentação: Tanto a unidade principal quanto a sonda utilizam pacotes de bateria de fosfato de ferro-lítio recarregáveis, com um tempo de funcionamento contínuo de não menos que 10 horas;



(18) Dimensões externas: Unidade principal aproximadamente 170×80×13mm, sonda Φ(22～28)×650mm



(19) Peso: Sonda ≤2kg



(20) Métodos de comunicação: Bluetooth, WIFI, USB;
