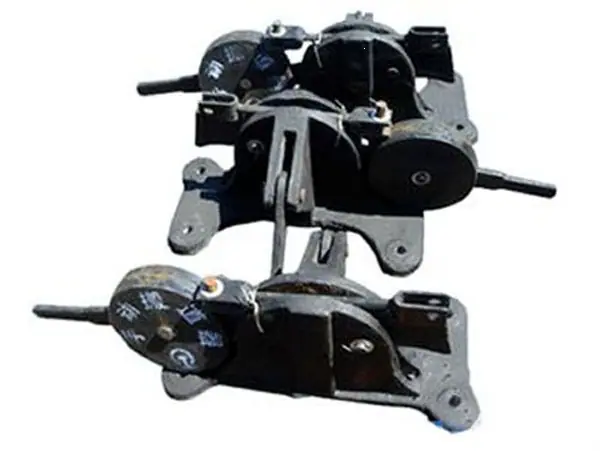

Painel de Manobra com Chave Manual Tipo Horizontal para Mudança de Direção em Vias de Monotrilho de Fábrica

Breve introdução ao switchman horizontal

Os interruptores são divididos em comutadores horizontais manuais, comutadores manuais de mola e comutadores verticais manuais de acordo com diferentes métodos de trabalho. Eles são divididos em comutadores manuais e comutadores elétricos de acordo com os requisitos de trabalho.

Ele utiliza a tensão da mola para realizar a função de mudar a chave para a posição fixa e reversa e mantê-la na posição fixa e reversa.
É adequado para desvios propensos a "falha por compressão". Uma vez apertado o interruptor, o equipamento não será danificado.
Ele pode penetrar o eixo de travamento no orifício de travamento na base e adicionar uma cabeça de trava para travar a chave na posição fixa e reversa para facilitar a segurança ao dirigir na chave.

Recursos de comutação horizontal

1. O comprimento da alça pode ser retraído em 290 mm. Quando a resistência de comutação do interruptor não é grande, o comprimento da alça pode ser reduzido. Pelo contrário, o comprimento do cabo pode ser aumentado.

2. Para reduzir o curso de tração da alça, a alça pode ser girada 180 graus para facilitar a operação manual.
3. A expansão, contração e rotação acima mencionadas são conseguidas levantando os dois pinos elásticos na manga do punho, ajustando-os e depois baixando-os.
4. Para superar a resistência ao puxão, a cabeça do cabo é projetada com uma estrutura deslizante centrada na bola, que é flexível ao puxar.
5. O eixo principal do centro de rotação em ângulo reto é equipado com rolamentos, o que melhora a vida útil e a precisão do produto.
6. Buchas feitas de materiais autolubrificantes são instaladas entre os orifícios do eixo rotativo.
7. A conexão entre o tirante e a chave usa um ajustador fino. Após a instalação, durante o uso, a abertura da chave e o contato próximo podem ser ajustados sem remover o pino de conexão.
