Dispositivo de Levantamento In-Situ para Mineração, Medir Durante a Perfuração, Produzir Mapas Rapidamente, Dispositivo de Levantamento In-Situ para Mineração Ysx1800

O dispositivo de Medição Durante a Perfuração (MWD) de fundo de poço é um equipamento acessório de perfuração de fundo de poço que integra sensores, processamento de dados e módulos de transmissão. Sua função principal é coletar parâmetros como azimute, inclinação e ângulo de face da ferramenta do poço em tempo real durante a operação de perfuração e transmitir os dados para o sistema de controle na superfície, fornecendo uma base para o controle preciso da trajetória do poço.

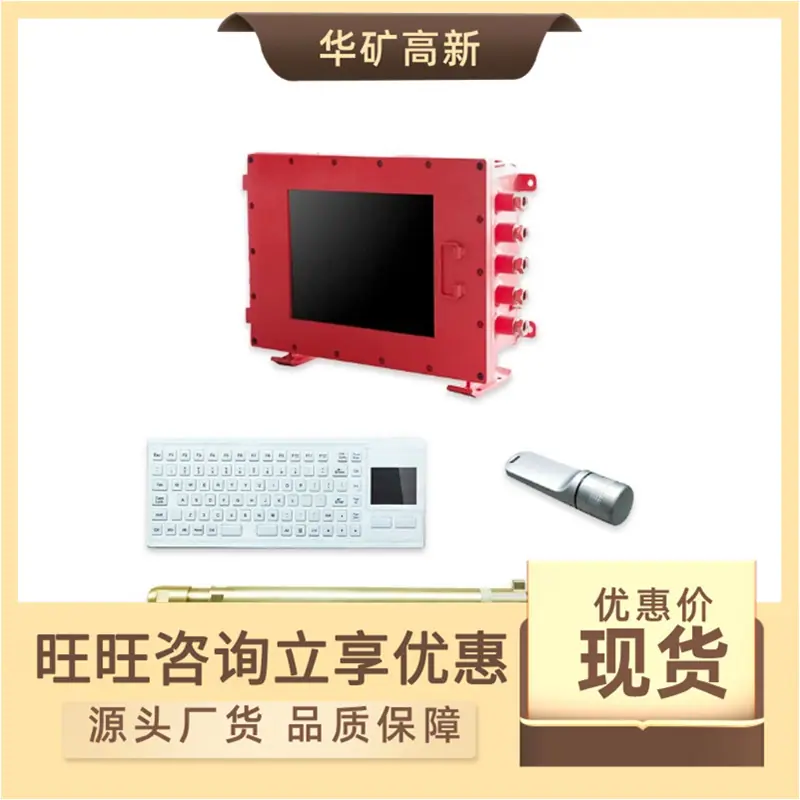

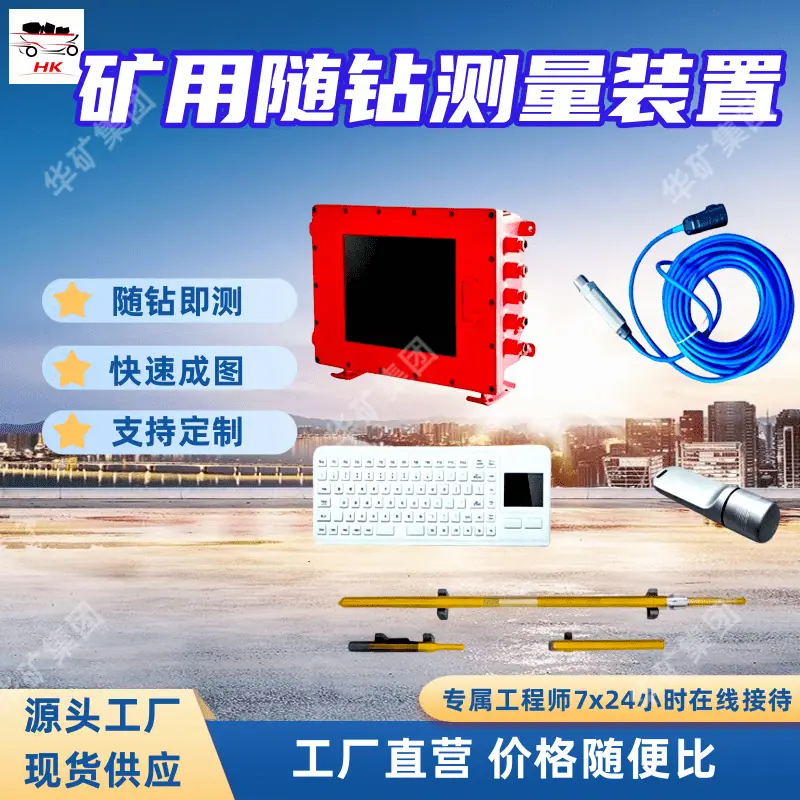

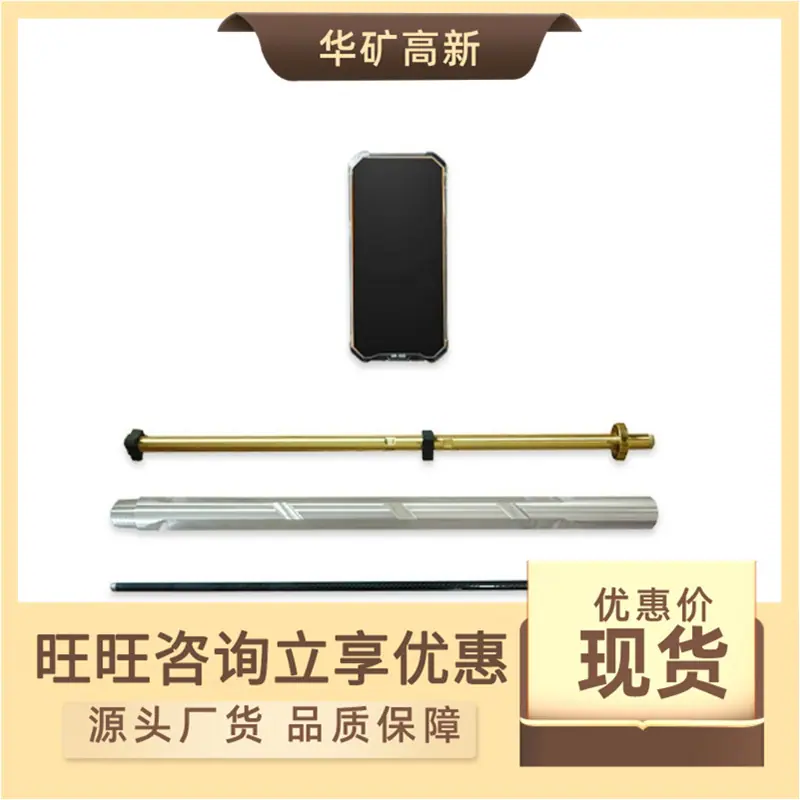

O dispositivo é projetado e fabricado em estrita conformidade com a série GB3836 de normas à prova de explosão e obteve a certificação de marca de segurança para produtos de mineração, permitindo o uso seguro em ambientes explosivos contendo gás e poeira de carvão em minas de carvão. O dispositivo adota um design estrutural modular e é composto principalmente por três partes: a seção de medição subterrânea, a unidade de transmissão de dados e o terminal de exibição em superfície. A seção de medição subterrânea possui sensores embutidos como acelerômetros, giroscópios e magnetômetros, responsáveis por coletar dados de atitude do furo; a unidade de transmissão de dados transmite os dados subterrâneos para a superfície em tempo real através de métodos como pulso de lama, ondas eletromagnéticas ou cabos com fio; o terminal de exibição em superfície analisa, processa e exibe visualmente os dados, permitindo que os operadores monitorem a trajetória do furo em tempo real.

Os dispositivos de Medição Durante a Perfuração (MWD) down-the-hole são equipamentos de suporte essenciais para a tecnologia de perfuração direcional. Eles são amplamente utilizados em cenários como furos de drenagem de gás, furos de exploração e drenagem de água, e furos de exploração geológica em minas de carvão subterrâneas. Eles podem melhorar eficazmente a precisão e a eficiência da construção de furos, reduzir a perfuração ineficaz e diminuir os custos de perfuração.

1. Tipo de transmissão por pulsos de polpa：Utiliza o fluido de perfuração como meio de transmissão, transmitindo dados codificando alterações na pressão do lodo. Não são necessárias linhas de transmissão adicionais. Adequado para cenários de perfuração direcional convencionais, mas a taxa de transmissão de dados é relativamente lenta e suscetível a flutuações no fluxo e na pressão do lodo.

2. Tipo de transmissão por onda eletromagnética：Alcança a transmissão de dados utilizando a propagação de ondas eletromagnéticas em formações rochosas, sem depender de meios de perfuração. Adequado para cenários com perfuração sem água ou fluxo de lama instável, mas o sinal é facilmente afetado pela resistividade da formação rochosa e a distância de transmissão é limitada.

3. Tipo de transmissão por cabo com fio：Os dados são transmitidos através de um cabo dedicado instalado durante a perfuração, oferecendo altas taxas de transmissão e alta estabilidade, permitindo a interação bidirecional de dados. É adequado para cenários de perfuração complexos que exigem alto desempenho em tempo real e precisão para a transmissão de dados, mas a instalação do cabo aumenta a complexidade da construção.

1. Tipo de Precisão Padrão：A precisão da medição atende às necessidades gerais de perfuração, erro de azimute ≤±1°, erro de inclinação ≤±0.5°, adequado para cenários convencionais com requisitos relativamente flexíveis de trajetória de poço, como drenagem de gás e exploração e drenagem de água, custo relativamente baixo.

2. Tipo de alta precisão：Adotando sensores de alta precisão e algoritmos avançados de fusão de dados, o erro de azimute é ≤±0,5°, e o erro de ângulo de inclinação é ≤±0,2°. É adequado para cenários que exigem alta precisão de trajetória, como exploração geológica e perfuração direcional em formações rochosas complexas, com melhor estabilidade de medição.

1. Tipo especial para perfuração direcional：Projetado para operações de perfuração direcional, possui funções completas de medição de atitude do poço e controle de trajetória, suporta o ajuste em tempo real da direção de perfuração e é adequado para cenários como poços direcionais para extração de gás e poços de exploração geológica de longa distância.

2. Tipo Adaptável para Furação Padrão：Pode ser usado com equipamentos de perfuração convencionais, fornece principalmente medição de parâmetros básicos como inclinação e azimute do poço, não possui função de controle ativo de trajetória, adequado para cenários de perfuração convencionais que exigem monitoramento da atitude do poço, fácil de instalar, baixo custo.

Durante o processo de perfuração, os dados de atitude do poço são coletados em tempo real, e o terminal de superfície pode exibir dinamicamente a trajetória do poço. Os operadores podem ajustar os parâmetros de perfuração em tempo hábil com base nos dados, garantindo que o poço seja construído ao longo da trajetória projetada, evitando efetivamente o desvio do poço e melhorando a precisão da perfuração.

Projetado em estrita conformidade com os padrões à prova de explosão, utiliza circuitos intrinsecamente seguros e invólucros à prova de explosão, permitindo o uso seguro em ambientes explosivos subterrâneos; o dispositivo possui boa resistência à vibração e resistência ao impacto, pode se adaptar às vibrações severas e ao ambiente subterrâneo complexo durante o processo de perfuração, e opera de forma estável.

Adota uma estrutura modular, e componentes como seções curtas de medição de fundo de poço e unidades de transmissão de dados podem ser independentemente desmontados e substituídos, facilitando o diagnóstico de falhas e a manutenção; alguns modelos são equipados com funções de autodiagnóstico, que podem monitorar o status de operação do equipamento em tempo real, fornecer alertas precoces de falhas potenciais e reduzir o tempo de inatividade para manutenção.

Suporta encaixe perfeito com equipamentos de perfuração de poço e sistemas de controle de superfície, permitindo que os dados de medição sejam importados diretamente para o software de projeto de trajetória de poço para processamento e análise automatizados de dados; alguns modelos são equipados com funções de armazenamento de dados, capazes de salvar dados de todo o processo de perfuração para rastreabilidade e análise subsequentes.

O produto obteve a certificação de marca de segurança para produtos de mineração, cumpre rigorosamente as normas nacionais à prova de explosão e os regulamentos de segurança de minas de carvão, e pode ser aplicado diretamente em ambientes subterrâneos explosivos, ajudando as empresas a atender aos requisitos de supervisão de segurança e a reduzir os riscos de segurança das operações de perfuração.

Dados de atitude de perfuração em tempo real e precisos podem reduzir eficazmente o desvio da perfuração, evitar perfuração inválida e construção repetida, melhorar a eficiência da perfuração e reduzir os custos de perfuração; especialmente em cenários de perfuração direcional, pode garantir que o poço atinja com precisão a área alvo, melhorando o efeito de operações como extração de gás e exploração/drenagem de água.

Com base em necessidades reais, como tipo de perfuração de poço, condições da formação geológica e requisitos de precisão, podemos oferecer seleção de produtos com diferentes métodos de transmissão e níveis de precisão, e até mesmo oferecer desenvolvimento personalizado para cenários especiais, adaptando-nos a diversas necessidades de perfuração subterrânea.

Alguns modelos suportam transmissão de dados sem fio e análise em nuvem, e podem ser integrados a sistemas de mineração inteligentes para alcançar monitoramento remoto e controle automatizado do processo de perfuração, reservando espaço para atualização para a construção de minas inteligentes e adaptando-se às tendências de desenvolvimento da indústria.
