Instrumento de Medição de Parâmetros de Gás Intrinsicamente Seguro para Minas Cwh200 Instrumento de Medição de Parâmetros de Conteúdo de Gás e Emissão de Gás da Camada de Carvão

Introdução aos Parâmetros Técnicos do Produto
(1) Introdução ao Uso do Instrumento

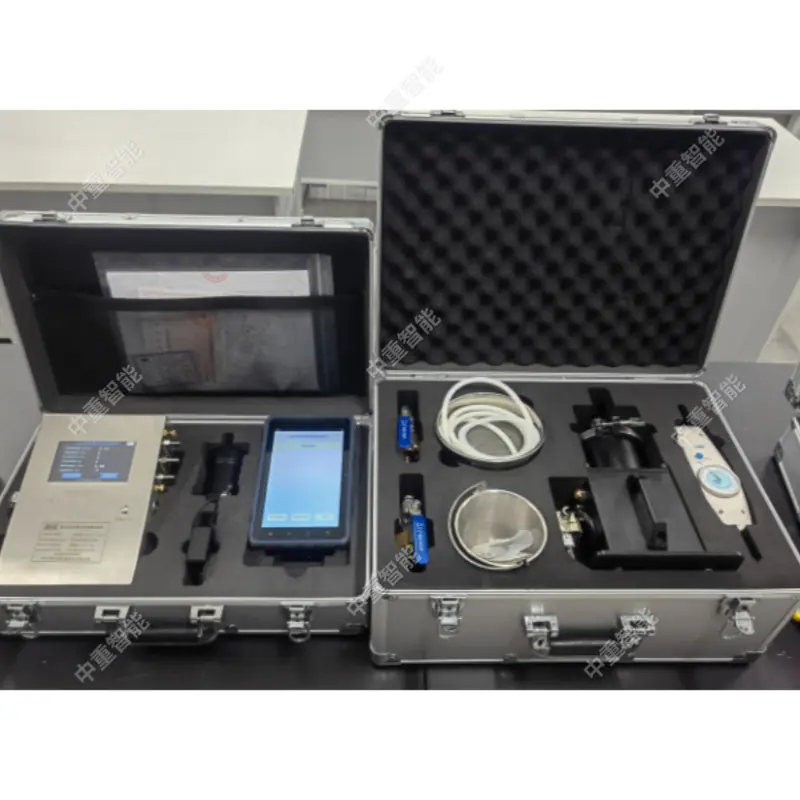

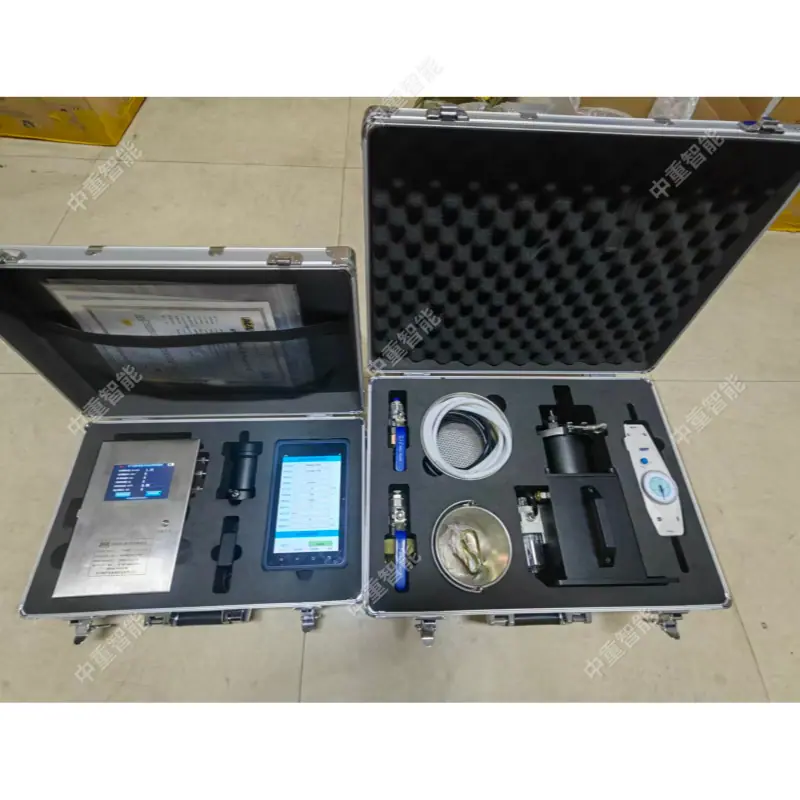

O Instrumento de Medição de Parâmetros de Desprendimento e Teor de Gás na Costura utiliza integração de vazão de dessorção de alta precisão e tecnologia de sensoriamento de micropressão. Ele é equipado com um host do instrumento, um pulverizador pneumático na costura, um terminal de software de processamento de dados PAD à prova de explosão e um tanque de volume fixo para parâmetros de desprendimento. Ele pode ser implantado na mina como uma solução completa para medir simultaneamente o teor de gás na camada de carvão W, a pressão do gás P e os parâmetros de desprendimento de gás da camada de carvão K1, △h2, valores S, etc.
(II)、Vantagens da Função do Instrumento
Não há necessidade de mover amostras de carvão, não há necessidade de carregar dois tipos de equipamento, pode ser concluído em uma única parada, simultaneamente no subsolo.
Medição direta do conteúdo regional de gás W, determinação algorítmica da pressão do gás P e gás local
Parâmetro K1, △h2, medição S, multidirecional para a situação de ocorrência de gás no mesmo local
Verificação.
Uma máquina entra no poço, capturando a previsão de gás profundo atual de múltiplos aspectos, dimensões e níveis.
Os parâmetros de conteúdo e os parâmetros de liberação súbita de gás melhoraram significativamente a eficácia da tomada de decisão de segurança da avaliação de drenagem de gás.
taxa e precisão. Assim, servindo direta e rapidamente a produção de segurança mineira.
(III)、Parâmetros Técnicos
Tipo à prova de explosão: intrinsecamente seguro para mineração
Marcação de proteção contra explosão: Ex ia I Ma
（A）Função de determinação de teor de gás
(1) O tempo total de medição é de aproximadamente 30 minutos (incluindo o tempo de esmagamento no poço);
(2) Precisão do medidor de vazão mássica de dessorção de gás: <4%
（3）Faixa de medição de teor de gás: 0～50m³/t；
(4) Erro de medição de teor de gás no mesmo local e nível do solo: ≤5%;
(5) Parâmetros a serem medidos: Conteúdo total de gás, Conteúdo de gás dessorvível, Conteúdo de gás residual à pressão atmosférica
Conteúdo, quantidade de perda de gás, quantidade de dessorção de gás por esmagamento;
（6）Parâmetros do terminal portátil associado: PAD à prova de explosão com tela HD IPS de 8 polegadas, 8 núcleos
Processador de 64 bits, memória de 4 GB + 64 GB, frontal de 8 megapixels, traseira de 20 megapixels
Câmera Pixel, pode filmar o processo de amostragem com antecedência.
(7) Método de Associação de PAD à Prova de Explosão: Suporta tanto Bluetooth integrado quanto rede sem fio.
（8）Sistema de Software de Processamento de Dados APP: O terminal portátil à prova de explosão PAD é o portador do software,
Também compatível com telefones celulares à prova de explosão comuns, pode realizar edição de dados nos locais de amostragem e exportar dados de teste.
Entrada e visualização, gerar relatório imprimível A4 em versão WORD, pode ser acessado via comunicação downhole
Transmissão de sinal para terminal pessoal no solo.

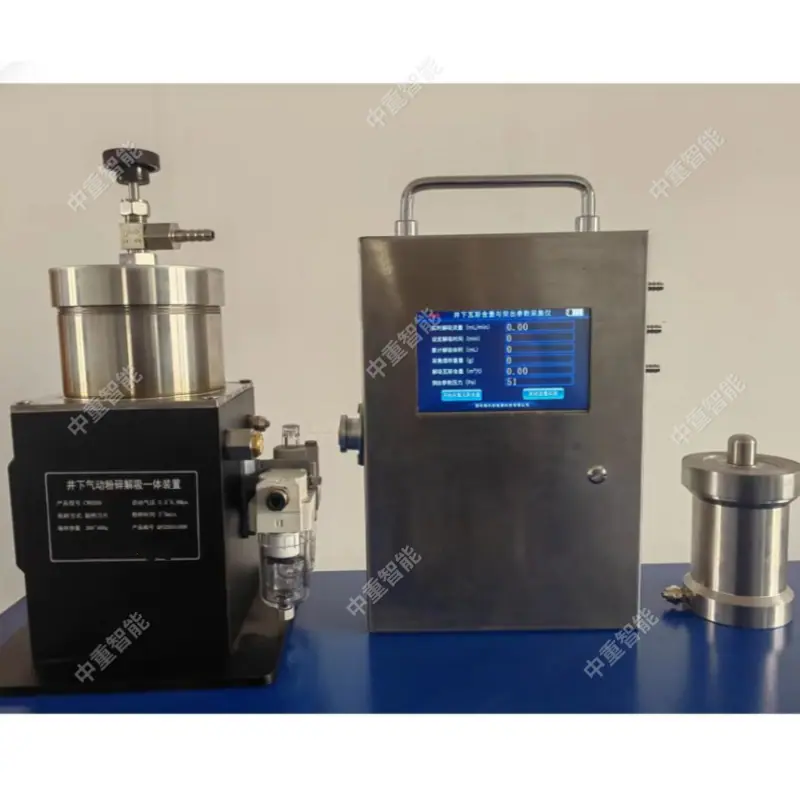

(9) Método de Britagem e Dessorção: Britagem mecânica contínua selada por ar comprimido acionada no poço;
（10）Potência de Trituração: Motor pneumático, velocidade não inferior a 10000 r/min, torque não
Menos de 1 N·m;
(11) Pressão da fonte de ar: 0,4-0,8 MPa;
(12) Tempo de moagem: 1～3 min;
（13）Frasco para amostra de carvão: aço inoxidável 304, com camada de filtro de poeira, capacidade não inferior a ≤680g/
Tigela (a especificação padrão é 400g)
(14) Dimensões externas do host: (Comprimento × Largura × Altura): ≤260mm × 180mm × 70mm;
Peso: ≤1,5kg.
(15) Dimensões externas do triturador: 260 mm × φ120 mm, peso ≤ 4 kg.
（B）Função de determinação de parâmetros de irrupção de gás de camada de carvão
(1) Faixa de medição de pressão: 0kPa~10kPa;
(2) Erro de medição de pressão: ≤±2%;
(3) Pode medir simultaneamente os indicadores de parâmetros de surto de gás: K1, △h2, valor S do volume de detritos.
(4) A previsão de parâmetros em destaque pode gerar relatórios A4 para arquivamento, impressão e consulta.
(5) Inclui uma função de alarme para exceder indicadores de perigo proeminentes.
