Válvula de Fechamento de Água Intrinsecamente Segura para Mineração Khs24 Possui Resposta Rápida, Resistência à Vibração e Resistência ao Impacto. Válvula de Corte de Água Intrinsecamente Segura para Minas de Carvão

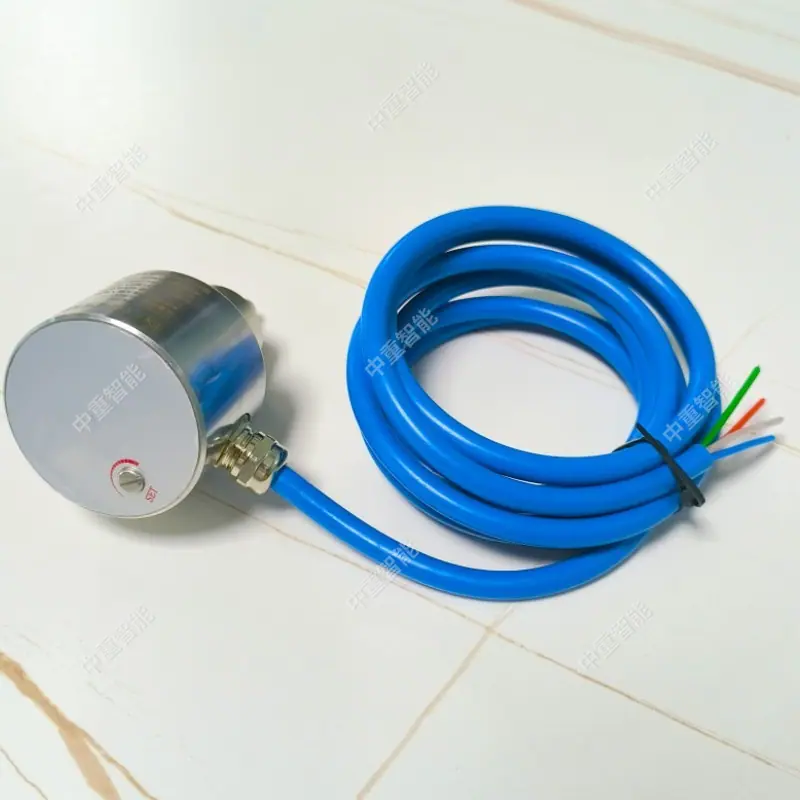

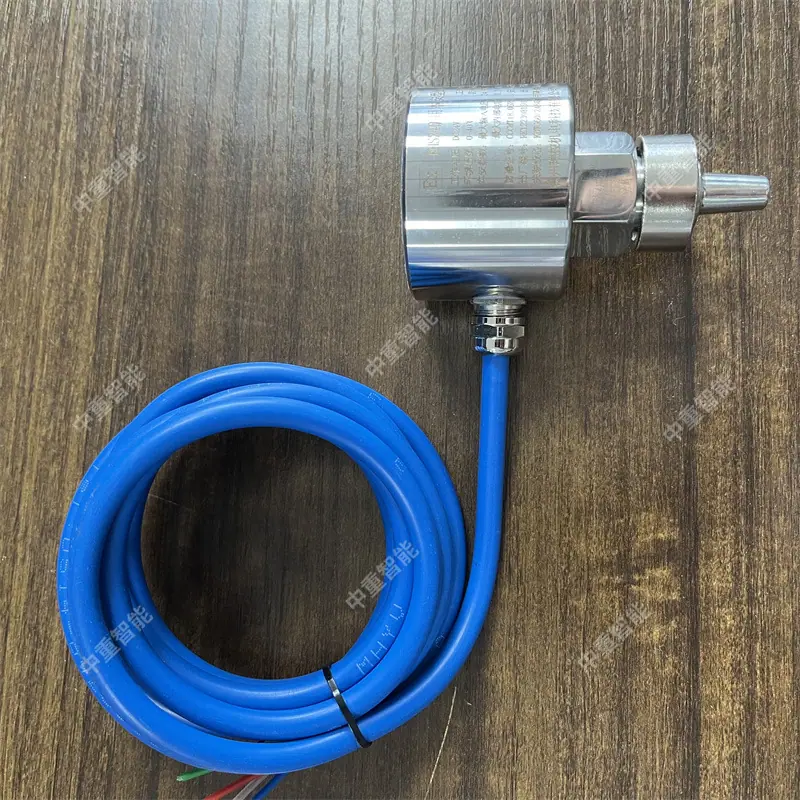

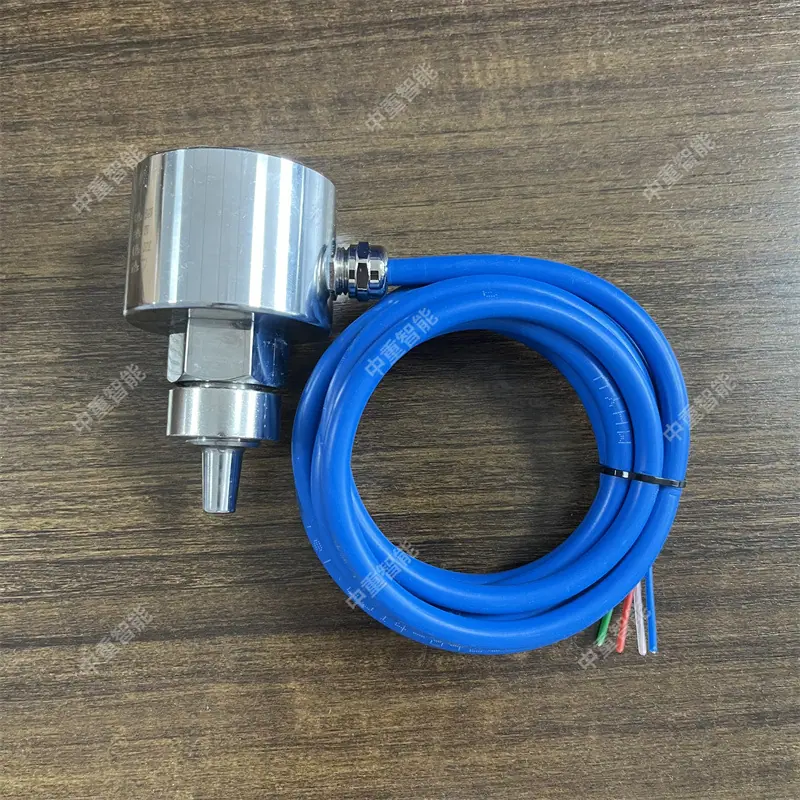

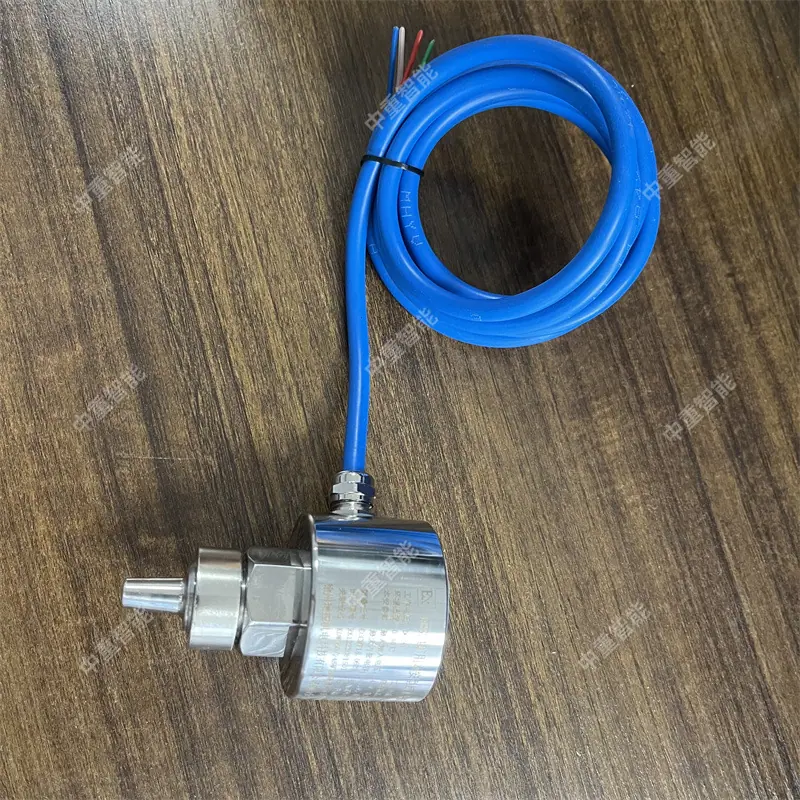

Visão Geral do Protetor de Corte de Água Intrinsicamente Seguro para Mineração KHS24:

O Protetor de Corte de Água de Segurança Intrínseca para Minas KHS24 (doravante denominado Protetor) pode ser usado em ambientes de minas de carvão subterrâneas com riscos de gás e poeira de carvão. Ele é usado para detectar se há água na tubulação. Leia e compreenda todo o conteúdo deste manual antes de usar para garantir a operação correta. O uso incorreto causará operação anormal do equipamento ou levará a falhas e reduzirá sua vida útil.

1.1 Ambiente de uso do equipamento, condições de trabalho

O protetor deve operar normalmente nos seguintes ambientes:

a) Temperatura ambiente: 0°C~+40°C,

b) Faixa de temperatura:

5) Umidade relativa média: ≤95% (25°C) ;

c) Pressão atmosférica: 80kPa~ 106kPa:

d) Ambiente perigoso com gases e poeira de carvão em minas de carvão subterrâneas:

e) em ambientes com gases ou vapores não isolantes:

f) Locais sem vibração e impacto significativos: Locais sem gotejamento ou respingos diretos de água.

As condições mais severas de armazenamento e transporte que o protetor pode suportar são:

a) Alta temperatura: +60'C;

b) Baixa temperatura: -40C;

c) Humidade relativa média: 95% (+25°C);

d) Vibração: aceleração 50m/s';

e) Choque: Aceleração de pico 500 m/s'.

Características estruturais e princípios de funcionamento

2.1 Descrição Estrutural

O produto é composto principalmente por dois termistores e um circuito de processamento de sinal.

2.2 Princípio de funcionamento

O protetor é projetado com base no princípio da difusão térmica. O módulo de circuito pode detectar a presença de líquido detectando a diferença de temperatura entre dois termistores, e o sinal elétrico de saída é indicado por uma luz LED.

3 indicadores técnicos principais

3.1 Entrada de Energia

a) Tensão operacional nominal: CC24V;

b) Corrente de operação: ≤100mA.

3.2 Sinal de saída

Saída de relé passiva unidirecional, capacidade de contato DC24V/0,3A (carga resistiva), resistência de contato ≤0,50.

3.3 O protetor de função detecta o fluxo de água e o relé é acionado. Quando não há fluxo de água, o relé é desativado.

4 Dimensões externas e peso

4.1 Dimensões externas (Diâmetro x Altura): φ52m x 86sm,

4.2Peso:0,5kg

Método de instalação e uso

5.1 Os seguintes itens devem ser verificados antes do uso. Se não atenderem aos requisitos, o uso não é permitido.

a) O protetor deve ter uma marca à prova de explosão e um número de certificado à prova de explosão.

b) Existem parafusos e marcações de aterramento internos e externos? Alguma peça está danificada ou faltando?

O cabo introduzido em 5.2 deve passar sequencialmente pela porca de compressão, arruela, anel de vedação de borracha e pela entrada de cabo do invólucro. Após confirmar a sequência correta de passagem do cabo por cada componente, aperte a porca de compressão para prender o cabo (a diferença entre o diâmetro externo do cabo e o diâmetro interno da vedação de borracha deve estar dentro de 1,5 mm em estado livre; caso contrário, o diâmetro externo do cabo precisa ser aumentado). A entrada de cabo sem cabo deve ser vedada com um núcleo de plugue em forma de T e um anel de vedação de borracha, e a porca apertada.

5.3 A fonte de alimentação deve ser conectada ao terminal de alimentação. Se a fonte de alimentação for conectada incorretamente a outros terminais, outros equipamentos dentro do protetor serão danificados. Adicionalmente, confirme que a tensão da fonte de alimentação está dentro da faixa de tensão permitida indicada na placa de identificação e confirme os requisitos de alimentação dos equipamentos internos.

5.4 A parede de aterramento deve ser bem aterrada para prevenir choques elétricos ou acidentes de incêndio.

5.5 - Certifique-se de crimpar os terminais e fios firmemente para garantir alta confiabilidade de conexão.

5.6 Após concluir as conexões do circuito, verifique os seguintes itens:

a) Todas as conexões estão corretas e sem erros.

b) Há alguma fiação faltando.

)Há um curto-circuito ou falha de aterramento entre cada terminal e o fio de conexão.

5.7 Após ligar a energia, a fiação precisa ser alterada. Primeiro, a nova fonte de alimentação deve ser desligada. Realize o trabalho após a energia ter sido desligada por um período de tempo.

5.8 local de instalação

a) Montado no topo, adequado para quando o líquido está enchendo o tubo:

b) Montado no topo, não aplicável a situações em que o líquido não está cheio:

c) montagem inferior, adequada apenas para tubulações sem sedimento, recomenda-se a troca para montagem superior em condições de tubulação cheia:

d) montado no fundo, adequado apenas para tubulações sem sedimento, recomenda-se a mudança para instalação vertical em condições de tubo não cheio:

e) Montado lateralmente, adequado para condições de tubo não totalmente cheio, mas onde o líquido pode submergir completamente a sonda:

f) Montado lateralmente, não aplicável a situações onde o líquido não pode submergir a sonda: Instalação vertical, a ser instalada na posição onde o líquido flui para cima:

g) Instalar verticalmente, não pode ser instalado em uma posição onde o líquido flui para baixo.

5.9 Instruções de fiação

a) vermelho: 24V;

b) Branco: OV:

c) azul: terminal comum do relé (COMU)

Linha verde: Contato normalmente aberto (NA) do relé.

As principais características são:

Design de Segurança Intrínseca: Pode operar com segurança em ambientes perigosos, como aqueles com gás e poeira de carvão, sem gerar faíscas de ignição.

Proteção de Desligamento Automático: Monitoramento em tempo real do fluxo e da pressão da água, a energia é cortada quando o fornecimento de água para, resposta rápida.

Forte Usabilidade: Adapta-se a ambientes úmidos e vibratórios, temperatura de trabalho 0°C~+40°C, resistente à vibração e resistente a choques.

Personalização suportada: Pode ser processado e adaptado de acordo com diferentes interfaces de equipamentos de mineração e requisitos de controle.

Ampla Aplicação: Adequado para máquinas de mineração resfriadas a água, como máquinas de mineração de carvão e compressores de ar, é um componente importante de sistemas à prova de explosão.
