Guincho para Afundamento de Poço de Mina de Carvão Grande Capacidade de Cabo Guincho para Afundamento de Poço JZ-25/1300 Guincho para Afundamento de Poço
110 dias
Mín. R$ 75.274.000 (200 un.)
Fornecedor 5.0
Variantes
JZ－16/1300PYC Well Drilling Winch
JZ－16/1600PYC Well Drilling Winch
JZ－16/800PYC Well Drilling Winch
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Marca
Hua Mine
Modelo
JZ－25/1300 Well Drilling Winch
Campos aplicáveis
coal mine
Capacidade da tremonha
50
Tração
120
Capacidade de produção
630
Potência
25
Dimensão geral
2400*1950
Pressão residual
0.15
tipo
winch
Especificações
JZ－25/1300 Well Drilling Winch, JZ－16/1300PYC Well Drilling Winch, JZ－25/1800PYC Well Drilling Winch, JZ－16/80...
Guincho de duas velocidades para perfuração de poços
Two-speed well drilling winch
Guincho de Tambor Duplo para Perfuração de Poços
Double-Drum Well Drilling Winch
Guincho de afundamento de eixo
Shaft sinking winch
Marca
Hua Mine
Modelo
JZ－25/1300 Well Drilling Winch
Campos aplicáveis
coal mine
Capacidade da tremonha
50
Tração
120
Capacidade de produção
630
Potência
25
Dimensão geral
2400*1950
Pressão residual
0.15
tipo
winch
Especificações
JZ－25/1300 Well Drilling Winch, JZ－16/1300PYC Well Drilling Winch, JZ－25/1800PYC Well Drilling Winch, JZ－16/80...
Guincho de duas velocidades para perfuração de poços
Two-speed well drilling winch
Guincho de Tambor Duplo para Perfuração de Poços
Double-Drum Well Drilling Winch
Guincho de afundamento de eixo
Shaft sinking winch
Marca
Hua Mine
Modelo
JZ－25/1300 Well Drilling Winch
Campos aplicáveis
coal mine
Capacidade da tremonha
50
Tração
120
Capacidade de produção
630
Potência
25
Dimensão geral
2400*1950
Pressão residual
0.15
tipo
winch
Especificações
JZ－25/1300 Well Drilling Winch, JZ－16/1300PYC Well Drilling Winch, JZ－25/1800PYC Well Drilling Winch, JZ－16/80...
Guincho de duas velocidades para perfuração de poços
Two-speed well drilling winch
Guincho de Tambor Duplo para Perfuração de Poços
Double-Drum Well Drilling Winch
Guincho de afundamento de eixo
Shaft sinking winch
Detalhes do produto
O texto nas imagens pode ser traduzido
O guincho de afundamento de poço (também conhecido como guincho de estabilização) é o equipamento de içamento pesado central para a construção de poços verticais de minas. Ele é projetado especificamente para projetos de infraestrutura, como escavação de poços, suporte e instalação de equipamentos. Possui características essenciais como alta força de tração, alta estabilidade e frenagem forçada. Ele pode realizar a suspensão, elevação e posicionamento de equipamentos pesados, como estruturas de afundamento de poço, gaiolas, gabaritos e garras de rocha, tornando-o uma peça de equipamento chave indispensável para a construção de poços verticais profundos e ultrprofundos.
1. Estrutura central e princípio de funcionamento
1. Estrutura geral

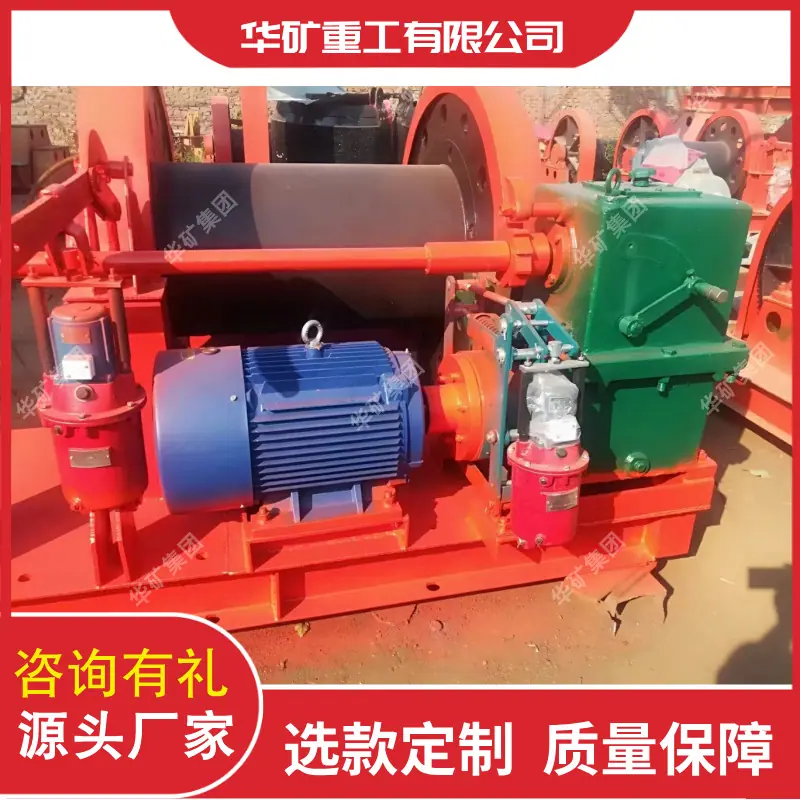

O guincho de perfuração de poços adota um projeto estrutural modular de alta resistência e é composto principalmente por cinco módulos principais: a unidade de potência, a unidade de transmissão, a unidade do tambor, a unidade de freio e a unidade de controle:
- Unidade de Potência: Modelos convencionais são equipados com motores à prova de explosão de alta potência (para mineração) ou motores de frequência variável. Alguns modelos extragrandes podem ser configurados com acionamento de motor duplo para fornecer saída de potência forte e ajustável para o equipamento, adaptando-se às necessidades de elevação de diferentes cargas;
- Unidade de Transmissão: Composta por componentes como um redutor e um acoplamento, geralmente adota uma estrutura de redução de engrenagens cilíndricas de três estágios. Esta unidade converte a rotação de alta velocidade do motor em rotação de baixa velocidade e alto torque do tambor, garantindo a estabilidade e a durabilidade do processo de transmissão.
- Unidade de Carretel: O carretel é feito de tubo de aço sem costura de parede espessa por soldagem ou é forjado integralmente. Sua superfície é usinada com ranhuras espirais para evitar que o cabo de aço se enrole e desordene. A capacidade de cabo varia de centenas de metros a milhares de metros, atendendo às necessidades de construção de diferentes profundidades de poço.
- Unidade de Frenagem: Equipada com um sistema de frenagem duplo de freio de serviço + freio de segurança. O freio de serviço é principalmente um freio de haste de empurrador hidráulico, alcançando regulação suave de velocidade e partida/parada; o freio de segurança usa um freio de emergência a disco ou tambor, com alto torque de frenagem e resposta rápida, capaz de travar rapidamente o tambor em situações súbitas como falha de energia ou sobrecarga;
- Unidade de Controle: Console central integrado, suporta operação manual local e controle remoto vinculado. Alguns modelos inteligentes são equipados com um sistema de controle de velocidade de frequência variável e uma tela de exibição de monitoramento de status, que pode exibir parâmetros chave como carga, velocidade e tensão do cabo de aço em tempo real.
2. Princípio de funcionamento
Após o motor de acionamento ser iniciado, a potência é transmitida para o tambor através da unidade de transmissão para redução de velocidade e aumento de torque. A rotação do tambor realiza o enrolamento e desenrolamento do cabo de aço, acionando assim o equipamento de perfuração suspenso para levantar e baixar; ajustando a velocidade do motor através da unidade de controle, a velocidade de levantamento e abaixamento do equipamento pode ser controlada com precisão; a unidade de freio realiza a frenagem suave ou o travamento de emergência de acordo com os requisitos da condição de trabalho, garantindo a posição fixa do equipamento suspenso e a segurança da construção.
II. Parâmetros Técnicos Principais (usando o modelo JZ-16/1000 como exemplo)
| Tração nominal | 160kN |
| Especificações do carretel | Diâmetro × Comprimento Φ800×1200mm |
| Capacidade da corda | 1000m (Cabo de Aço Φ28mm) |
| Velocidade do carretel | 0-1,2 m/s (Frequência ajustável) |
| Potência do motor | 75kW (Tipo à prova de explosão) |
| Torque de frenagem | ≥500kN·m |
| Peso total | ≈28t |
| ambiente de trabalho | -20℃~40℃, Grau à prova de explosão para mineração Exd I Mb |
| Adequado para profundidade de poço | ≤1000m |
III. Funções Principais e Vantagens do Produto
1. Elevação de alta resistência, adequada para condições de poço profundo
A força de tração nominal do guincho de perfuração de poços abrange múltiplas marchas de 80kN a 500kN, e a capacidade de cabo do tambor pode chegar a mais de 1500m. Isso pode atender às necessidades de construção de poços rasos, poços profundos e até mesmo poços ultraprofundos. Ele pode tanto suspender dezenas de toneladas de fôrmas metálicas integrais quanto rebocar sincronicamente múltiplos conjuntos de equipamentos de perfuração de poços, alcançando operação coordenada multi-processo na construção de poços.
2. Proteção de dupla frenagem, alto fator de segurança
O sistema de freio duplo alcança "proteção graduada": O freio de serviço garante a estabilidade de partida, parada e regulação de velocidade normais, evitando trepidações violentas do equipamento suspenso; o freio de segurança pode responder rapidamente em até 0,5 segundos, travando de forma confiável mesmo sob condições de carga total, eliminando fundamentalmente acidentes de segurança, como queda de objetos pesados e quedas de equipamentos, e cumprindo as regulamentações de segurança da infraestrutura de mineração.
3. Controle preciso de velocidade, forte estabilidade de posicionamento
Modelos equipados com um sistema de controle de velocidade de frequência variável podem atingir ajuste de velocidade contínuo de 0 a 1,5 m/s. Os processos de partida e parada são sem solavancos, permitindo o controle preciso da altura de elevação de equipamentos como o quadro de elevação e os gabaritos. O erro de posicionamento pode ser controlado dentro de ±50 mm, atendendo aos requisitos de construção de alta precisão para suporte de poço, acoplamento de equipamentos e outras aplicações.
4. Durável e robusto, adequado para condições de trabalho severas
Os componentes chave são feitos de aço liga de alta resistência, a canaleta da corda do tambor é temperada e tratada para resistir ao desgaste, e as engrenagens do redutor utilizam o processo de superfície de dente duro. A máquina pode suportar o ambiente de construção de alta umidade, poeira e forte vibração no poço. Possui um longo tempo de operação sem falhas, reduzindo significativamente os custos de operação e manutenção do equipamento e a frequência de paralisações na construção.
5. Controle de ligação de várias máquinas, melhorando a eficiência da construção
Suporta rede e interligação de múltiplas unidades de guincho para perfuração de poços, permitindo o controle sincronizado da elevação e descida de equipamentos em diferentes pontos através de um console de controle centralizado. Por exemplo, pode alcançar operações coordenadas como o nivelamento horizontal da plataforma de elevação e a descida geral do gabarito, reduzindo custos de coordenação manual e melhorando a eficiência da construção de escavação de poços em mais de 30%.
4. Cenários Aplicáveis
- Construção de Perfuração de Poço Vertical: Usado para suspender plataformas, escoramentos de parede, garras de rocha, bombas de elevação e outros equipamentos para completar processos centrais como escavação de poço, suporte e drenagem;
- Instalação de Equipamentos do Poço: Na fase posterior de instalação do poço, realizar o içamento e posicionamento de equipamentos permanentes como guias, gaiolas e elevadores;
- Suporte à Infraestrutura de Mineração: Pode ser usado para o transporte e fixação de equipamentos pesados temporários na superfície ou subterrâneo, bem como para o tensionamento e puxão de cabos de ancoragem em engenharia de suporte de taludes.
Com sua capacidade de carga pesada e alta segurança e confiabilidade, o guincho para perfuração de poços se tornou a "pedra angular da construção" para o desenvolvimento da infraestrutura de poços verticais de minas, fornecendo suporte de equipamento essencial para o avanço eficiente e seguro da construção de poços profundos.
