Vigas de Acero en Forma de H para Aplicaciones Industriales y Mineras, Vigas de Acero Portantes Tipo H para Sitios Mineros, Pilares y Vigas para Infraestructura Subterránea

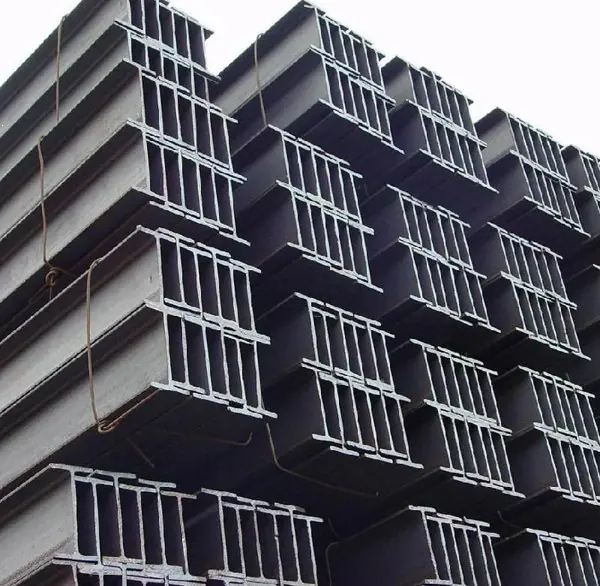

Introducción a la viga H

El acero en forma de H es un acero económico con mejores propiedades mecánicas de sección transversal, desarrollado a partir de la optimización del acero en forma de I. Recibe su nombre porque su sección transversal es la misma que la letra inglesa "H".

Método de representación de viga en H: altura H×ancho B×espesor del alma t1×espesor del ala t2

Ventajas de las vigas en H:

El acero con perfil H se puede procesar en acero con perfil T, y las vigas alveolares se pueden combinar para formar diversas formas de sección transversal, lo que satisface en gran medida las necesidades del diseño e ingeniería de producción. La ala es ancha, la rigidez lateral es grande y la resistencia a la flexión es fuerte. Las dos superficies del ala son paralelas entre sí, lo que simplifica la conexión, el procesamiento y la instalación. En comparación con el acero con perfil I soldado, tiene un costo bajo, alta precisión, pequeña tensión residual y no requiere costosos materiales de soldadura ni detección de soldadura, ahorrando alrededor del 30% del costo de producción de la estructura de acero. Bajo la misma carga de sección transversal, la estructura de acero con perfil H laminado en caliente es un 15%-20% más ligera que la estructura tradicional de Tong. En comparación con la estructura de hormigón, la estructura de acero con perfil H laminado en caliente puede aumentar el área útil en un 6%, y el peso propio de la estructura se reduce en un 20% a 30%, reduciendo la fuerza interna del diseño estructural.

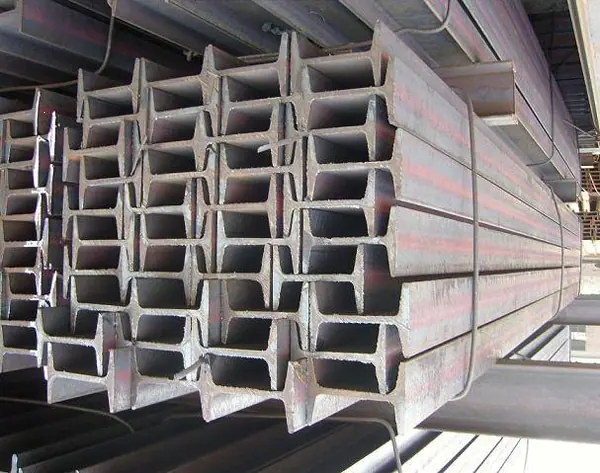

Material de viga I:

Q235a,Q235b,Q235c,Q235d,Q345a,Q345b,Q345c,Q345d

Fórmula de cálculo de peso: W = 0.00785 × (2h*t1+b*t2)

h = altura b = anchura t1 = espesor de alma t2 = espesor de ala
