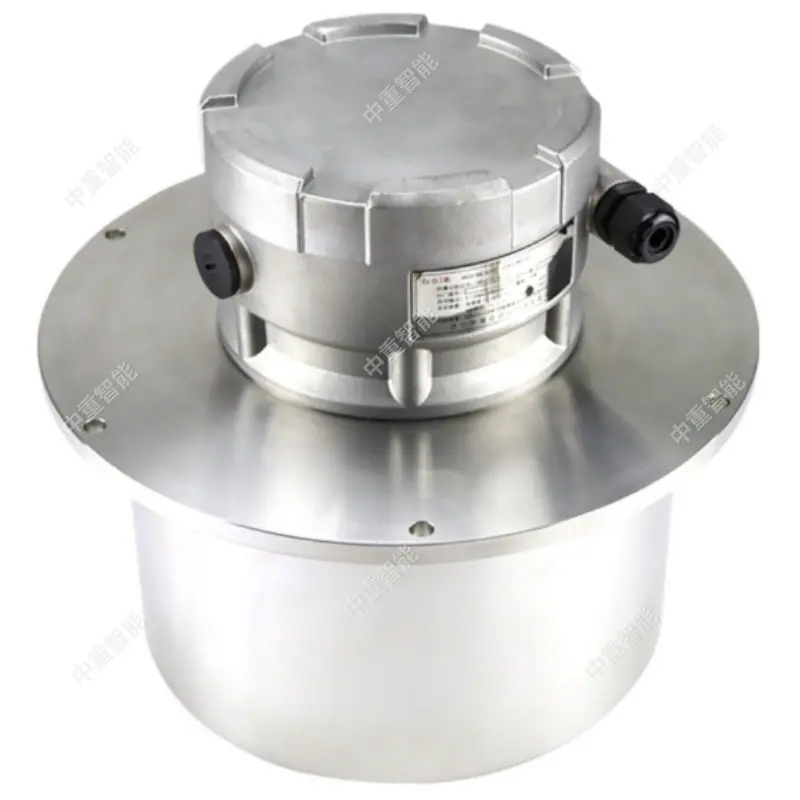

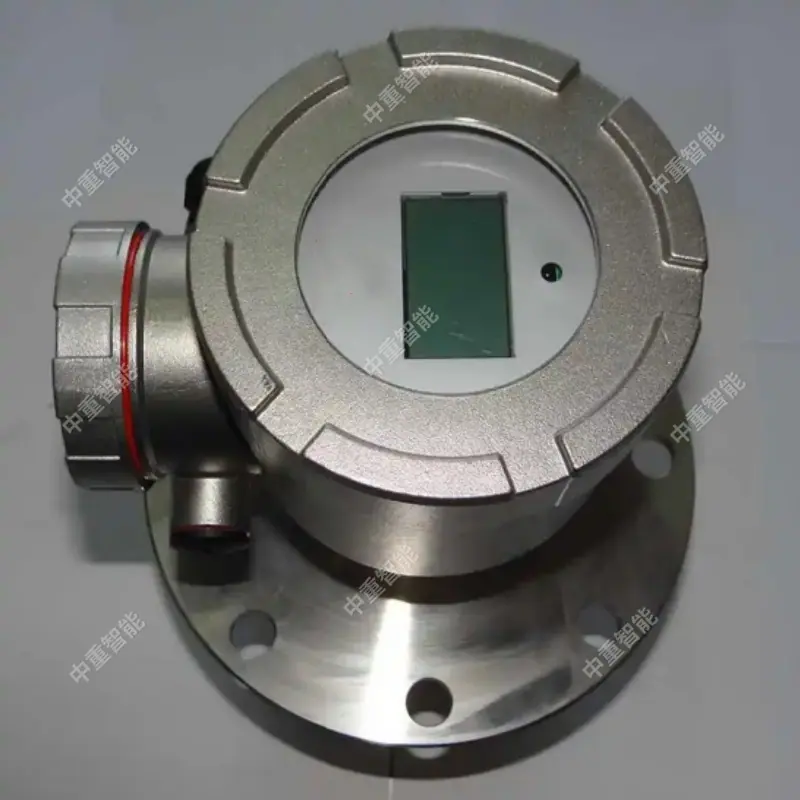

Guh100 Sensor de Radar de Onda Milimétrica Intrinsicamente Seguro para Mineração Sensor de Radar de Onda Milimétrica para Mina de Carvão Subterrânea

1. Introdução do produto
O sensor de radar de ondas milimétricas intrinsecamente seguro para mineração é um dispositivo de medição com certificação de segurança projetado especificamente para ambientes perigosos, como minas de carvão subterrâneas onde existem metano, poeira de carvão e outros perigos. Ele utiliza tecnologia de radar de ondas milimétricas para realizar a medição sem contato do nível de líquido, nível de material ou distância, transmitindo e recebendo ondas eletromagnéticas de alta frequência. É amplamente utilizado em cenários como monitoramento do nível de líquido de poços de drenagem, tanques de lama e tanques de óleo em minas de carvão subterrâneas, monitoramento do nível de material de silos de carvão bruto, silos de carvão fino e silos de carvão lavado, e detecção em tempo real da deformação da rocha circundante em galerias.
Este sensor limita a liberação de energia no nível do projeto do circuito, garantindo que as faíscas elétricas geradas ou os efeitos térmicos sejam insuficientes para inflamar a mistura de gás circundante sob condições normais de operação e condições de falha especificadas, garantindo assim a segurança operacional desde a raiz.
Em termos de princípio técnico, o sensor utiliza radar de ondas milimétricas com um ângulo de feixe estreito e forte direcionalidade, evitando eficazmente a interferência das paredes do tanque ou vasos. A faixa de medição cobre de 0,2 metros a 70 metros com precisão de até o nível de milímetro. O sinal de saída suporta múltiplos formatos, como corrente de 4-20mA, comunicação digital RS485 ou sinais de chave, permitindo a integração direta com sistemas de controle como PLC e DCS para monitoramento remoto e gerenciamento automatizado. O invólucro do equipamento é frequentemente feito de aço inoxidável ou materiais de liga de alta resistência, possuindo boa vedação e resistência à corrosão. A classificação de proteção é adequada para condições de trabalho complexas em poços, que são frequentemente úmidos e empoeirados.
2. Classificação do Produto
(1) Classificação por objeto de medição
Sensor de Nível por Radar: Usado principalmente para monitoramento contínuo do nível de materiais sólidos em silos de carvão, silos de estéril, silos de buffer, etc.
Sensor de Nível por Radar: Usado principalmente para medição de nível de líquidos em poços de água subterrâneos, tanques de lama, tanques de óleo, etc.
Sensor de Distanciamento por Radar: Usado principalmente para monitoramento em tempo real da deformação dinâmica da rocha circundante em galerias.
(II) Classificação por Faixa
Tipo de Curto Alcance: A faixa de medição geralmente fica dentro de 15 metros, adequada para medição de nível de líquido em recipientes de pequeno a médio porte, como poços de inspeção de água subterrânea, tanques de lama e tanques de óleo. Oferece instalação flexível e resposta rápida.
Tipo de alcance médio a longo: O alcance de medição pode chegar a 70 metros, adequado para o monitoramento de nível de grandes silos, como silos de carvão bruto e silos de carvão fino, atendendo às necessidades de medição contínua de silos altos e de grande capacidade.
(III) Classificação por Sinal de Saída
Tipo de Saída Atual: Adota saída de sinal analógico 4-20mA, forte capacidade anti-interferência, longa distância de transmissão, adequada para conexão direta com vários sistemas de controle industrial.
Tipo de Comunicação Digital: Suporta protocolos de comunicação digital como RS485, permitindo rede multiponto, configuração remota de parâmetros e diagnóstico de dados, facilitando o gerenciamento inteligente.
Tipo de Saída Composta: Possui simultaneamente múltiplas formas de sinal, como saída de corrente, comunicação digital e saída de quantidade de chaveamento, atendendo às necessidades de acesso de diferentes sistemas de controle.
3. Vantagens do produto
(1) Intrinsecamente seguro, à prova de explosão e confiável
O sensor adere estritamente a este padrão à prova de explosão de segurança intrínseca no nível de projeto do circuito. Ele controla a energia do circuito por meio de medidas protetoras como limitação de corrente e limitação de tensão, obteve a certificação à prova de explosão Ex ib I Mb e a marca de segurança MA, e pode operar com segurança em ambientes contendo metano, poeira de carvão, etc., fornecendo garantia de segurança confiável para operações subterrâneas.
(II) Tecnologia de ondas milimétricas, medição precisa
Utilizando radar de ondas milimétricas, que possui um ângulo de feixe estreito e forte direcionalidade, ele pode evitar efetivamente a interferência de reflexão das paredes do silo, tanques ou outros obstáculos. A precisão da medição pode atingir o nível de milímetro e a resolução é alta, capaz de atender a cenários com requisitos de alta precisão de nível, como silos de carvão fino e silos de carvão bruto, para alcançar o monitoramento contínuo e estável do nível.
(III) Medição sem contato, manutenção conveniente
O sensor não entra em contato direto com o meio medido, evitando erros de medição causados por desgaste mecânico e aderência de material. Ele também reduz o risco de danos ao equipamento causados pela medição por contato. A manutenção diária requer apenas a limpeza regular da superfície da antena e a verificação da vedação, resultando em custos de manutenção relativamente baixos.
(4) Resiste a ambientes agressivos, altamente adaptável
O algoritmo de filtragem adaptativa integrado suprime eficazmente a interferência de fatores como poeira, vapor e flutuações de temperatura no sinal de medição, garantindo uma operação estável mesmo em ambientes subterrâneos com alta poeira, umidade e variações significativas de temperatura. Alguns modelos também possuem calibração automática, que pode reduzir o impacto do acúmulo de poeira de carvão ou do fluxo de ar, adaptando-se às complexas condições de trabalho dentro dos silos de carvão.
(5) Saída Inteligente, Integração Fácil
Suporta múltiplos formatos de saída de sinal, como 4-20mA, RS485 e sinais de chave, compatível com sistemas de controle convencionais como PLC e DCS, facilitando a integração na plataforma de automação integrada da mina. A configuração remota de parâmetros, o diagnóstico de sinal e o monitoramento de status podem ser realizados através do software acompanhante, melhorando a eficiência do gerenciamento operacional e de manutenção.
