Série Qby Bomba Pneumática de Diafragma Especificações de Desempenho Série Qby Tipos de Bomba Pneumática de Diafragma Parâmetros da Bomba Pneumática de Diafragma

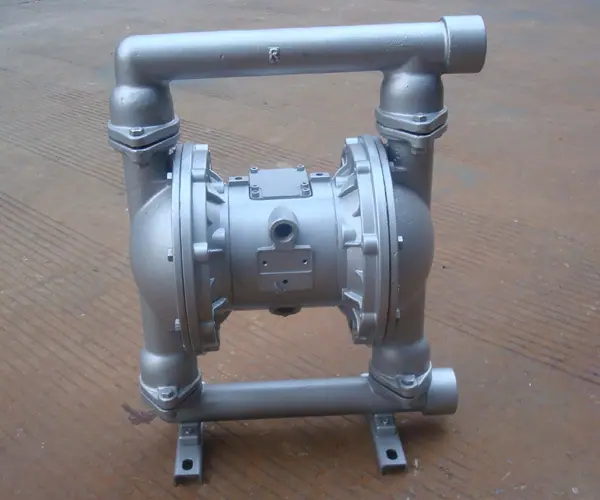

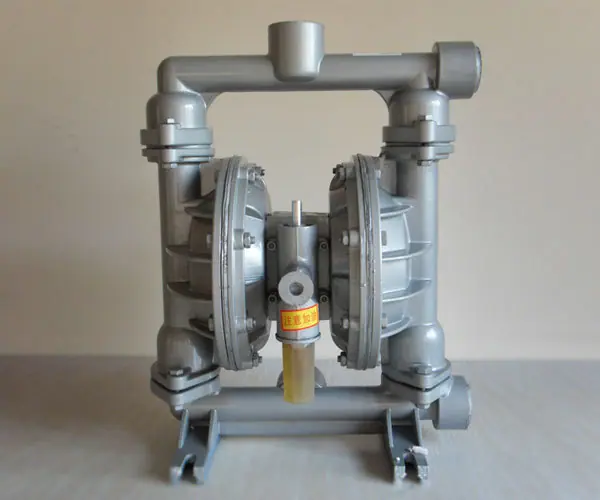

A bomba de diafragma pneumática da série QBY é um novo tipo de maquinário de transporte que utiliza ar comprimido como fonte de energia. Pode bombear todos os tipos de líquidos corrosivos, líquidos com partículas, líquidos de alta viscosidade, voláteis, inflamáveis ​​e altamente tóxicos. Chupe tudo.

A bomba de diafragma pneumática QBY pode não apenas bombear líquidos que fluem, mas também transportar alguns meios que não são fáceis de fluir. Tem muitas vantagens de bombas autoescorvantes, bombas submersíveis, bombas blindadas, bombas de lama, bombas de impurezas e outras máquinas de transporte.

As bombas pneumáticas de diafragma QBY também possuem características significativas, como operação simples, segurança e confiabilidade, resistência à corrosão, durabilidade, escorvamento automático, nenhuma perda durante a marcha lenta, vários materiais e ampla gama de usos.

1. Não há necessidade de irrigar ou desviar água. A distância de sucção é de até 5m. A cabeça é de até 70m. A pressão de saída é ≥6bar.

2. Amplo fluxo e bom desempenho de passagem. Permite a passagem de partículas grandes com diâmetro de até 10 mm. Bombeamento de lama e impurezas todos os dias, com pouco desgaste na bomba;

3. A elevação e a vazão podem ser ajustadas continuamente através da abertura da válvula de ar (a pressão do ar é ajustada entre 1-7 bar):

4. A bomba não possui peças rotativas, nem vedação do eixo, e o diafragma é usado para separar completamente o meio bombeado das partes móveis da bomba e do meio da peça de trabalho, para que o meio bombeado não vaze. Portanto, ao bombear meios tóxicos, voláteis ou corrosivos, não causará poluição ambiental nem colocará em risco a segurança pessoal;

5. Não é necessária eletricidade. É seguro e confiável para uso em locais inflamáveis ​​e explosivos;

6. Pode trabalhar imerso no meio:

7. Fácil de usar, operação confiável e a bomba pode ser iniciada e parada simplesmente abrindo e fechando a válvula de gás. Mesmo que a bomba seja operada por um longo período sem meio ou parada repentinamente devido a circunstâncias inesperadas, ela não será danificada. Uma vez sobrecarregada, a bomba irá parar automaticamente, com desempenho de autoproteção, e começará a funcionar automaticamente quando a carga voltar ao normal;

8. Estrutura simples e poucas peças de desgaste. A bomba possui estrutura simples e é de fácil instalação e manutenção. O meio transportado pela bomba não entrará em contato com a válvula de distribuição de gás, biela e outras peças móveis. Ao contrário de outros tipos de bombas, o desempenho diminuirá gradualmente devido ao desgaste do rotor, pistão, engrenagem, lâmina e outras peças:

9. Pode transportar líquidos mais viscosos:

10. Esta bomba não necessita de lubrificação com óleo, mesmo que funcione em marcha lenta, não terá qualquer efeito na bomba, que é a característica desta bomba.

1. Processamento de alimentos/biosaneamento/produtos farmacêuticos

2. Automóvel/Galvanoplastia e Polimento

3. Cerâmica/Tintas/Esmaltes

4. Químico/óleo

5. Edifícios químicos/instalações públicas

6. Suporte mecânico/tratamento de águas residuais

QBY-10 QBY-15 QBY-25 QBY-40 QBY-50 QBY-65 QBY-80 QBY-100

Taxa de fluxo (m3/h) 0~0,8 0~1 0~2,4 0~8 0~12 0~16 0~24 0~30

Elevação(m) 0~50

Pressão de saída (kgf/cm2): 6

Elevação de sucção (m) 5 5 7 7 7 7 7 7

Grande passe permitido 1 1 2,5 4,5 8 8 10 10

Diâmetro da partícula (mm)

Pressão máxima de fornecimento de ar (kgf/cm2): 7

Consumo máximo de ar (m3/min) 0,3 0,3 0,6 0,6 0,9 0,9 1,5 1,5
