Série Fqw Bombas Submersíveis a Ar para Mineração Cotação de Vendas Série Fqw Bombas Submersíveis a Ar para Mineração Direto do Fabricante

90 dias
Mín. R$ 81.992 (8 un.)
Fornecedor 4.0

Quantidade

Correspondências exatas por um preço menor

Produtos similares a um preço mais baixo

Especificações do produto
Modo de acionamento
Hydraulic
Número de impulsores
-
NPSH
-
Diâmetro da porta de descarga
-
Especificações
Fqw series mining pneumatic submersible pump
Princípio
Centrifugal pump
Modo de acionamento
Hydraulic
Número de impulsores
-
NPSH
-
Diâmetro da porta de descarga
-
Especificações
Fqw series mining pneumatic submersible pump
Princípio
Centrifugal pump
Modo de acionamento
Hydraulic
Número de impulsores
-
NPSH
-
Diâmetro da porta de descarga
-
Especificações
Fqw series mining pneumatic submersible pump
Princípio
Centrifugal pump
Detalhes do produto
O texto nas imagens pode ser traduzido

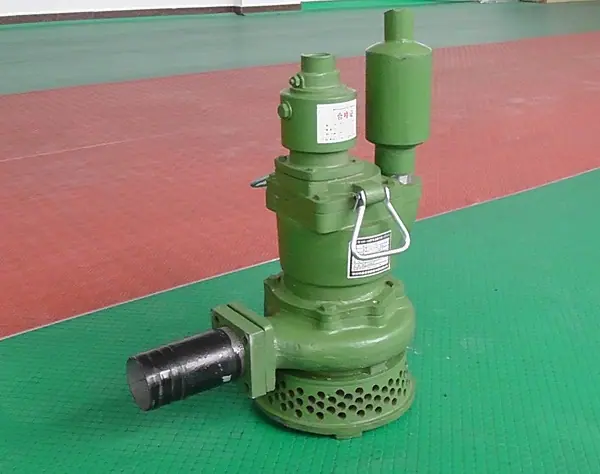

Introdução ao produto da bomba submersível pneumática de mineração da série FQW


A bomba submersível pneumática para mineração é um produto mecânico com rotor e corpo de bomba conectados coaxialmente, com estrutura vertical e tipo bomba de fundo.


As bombas submersíveis pneumáticas para mineração da série FQW são adequadas para operações de drenagem em locais que contêm gases perigosos. Eles podem ser amplamente utilizados em qualquer superfície de trabalho subterrânea em minas de carvão para transportar águas subterrâneas contendo pó de carvão e partículas de sedimentos. Eles são seguros de usar e podem melhorar a qualidade do ar no local.


Estrutura e princípio de funcionamento do produto da bomba submersível pneumática de mineração da série FQW


A bomba submersível pneumática de mineração consiste principalmente em três partes: corpo da bomba, motor pneumático e fluxo.


1. Corpo da bomba: É dividido em duas câmaras, superior e inferior, com um anel de vedação no meio para separar o ar e a água. O anel de vedação é vedado com uma mola, e a pressão do ar e da água é usada para fazer com que o ar e a água de alta pressão entrem na parede interna dos anéis de vedação superior e inferior, respectivamente, fazendo com que eles se expandam para dentro e aumentem o efeito de vedação .


2. Peça do motor pneumático: É composta por rotor, turbina, rolamento, etc. Utiliza ar comprimido como energia para impactar a turbina e fazer o rotor funcionar.


3. Parte de fluxo: Consiste em uma roda d'água, voluta, tampa da bomba, sede da bomba, etc. A roda d'água é instalada no eixo do rotor na cavidade da voluta. O ar comprimido é enviado pela entrada de ar. O rotor gira para acionar a roda d'água. A água na roda d'água é pressionada na voluta sob a ação da força centrífuga e descarregada.A água flui pelo canal de vórtice e é descarregada pelo tubo de saída.


Parâmetros técnicos das bombas submersíveis pneumáticas de mineração da série FQW
























































































Modelo de bomba de água




Dados limitados




M3/hora




Elevação nominal




eu




pressão no trabalho




MPa




Consumo de ar




M3/min




qualidade




kg




Dimensões




milímetros




FQW60-20/K









60




20




0,5




8




38




610Xφ450









FQW50-25/W









50




25




0,5




8




35




462Xφ347









FQW48-12/W









48




12




0,5




8




35




462Xφ347









FQW40-20/W









40




20




0,5




8




35




462Xφ347









FQW30-18/W









30




18




0,5




8




35




462Xφ347









FQW25-50/W









25




50




0,5




8




34




462Xφ347









FQW20-40/W









20




40




0,5




8




34




462Xφ347









FQW20-25/W




20




25




0,5




8




34




462Xφ347
