Capítulo um   Visão geral

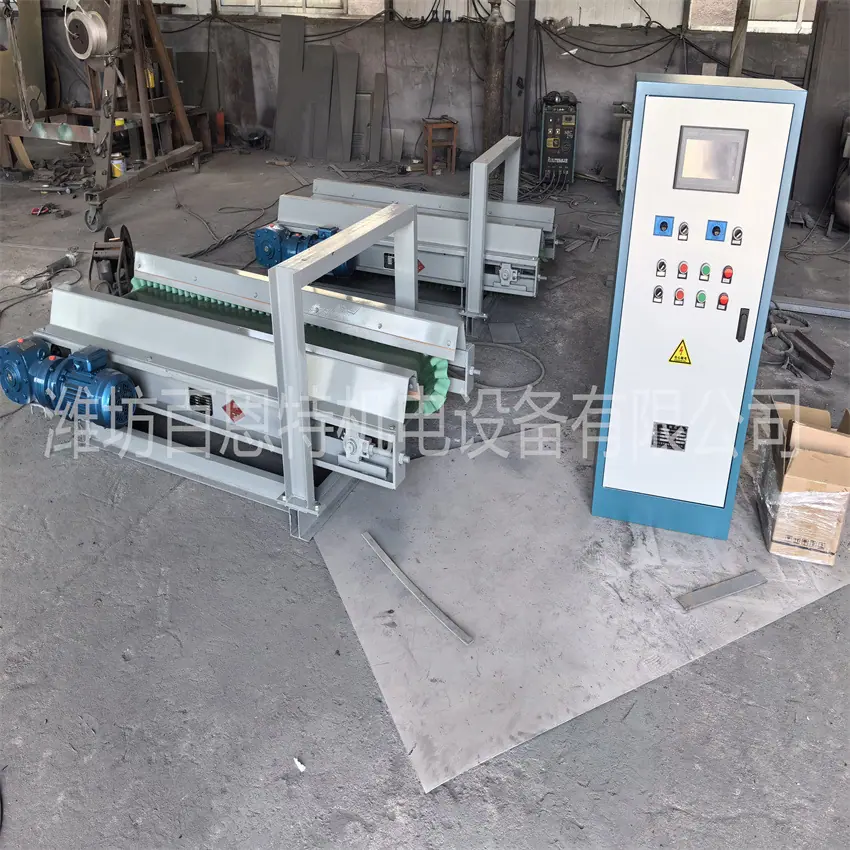

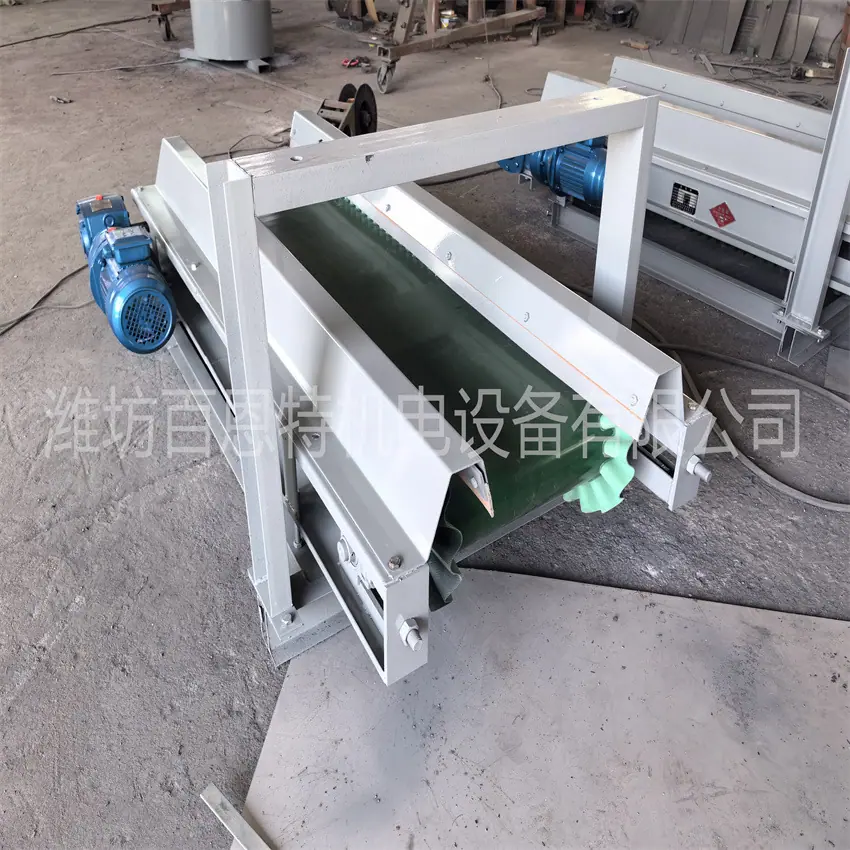

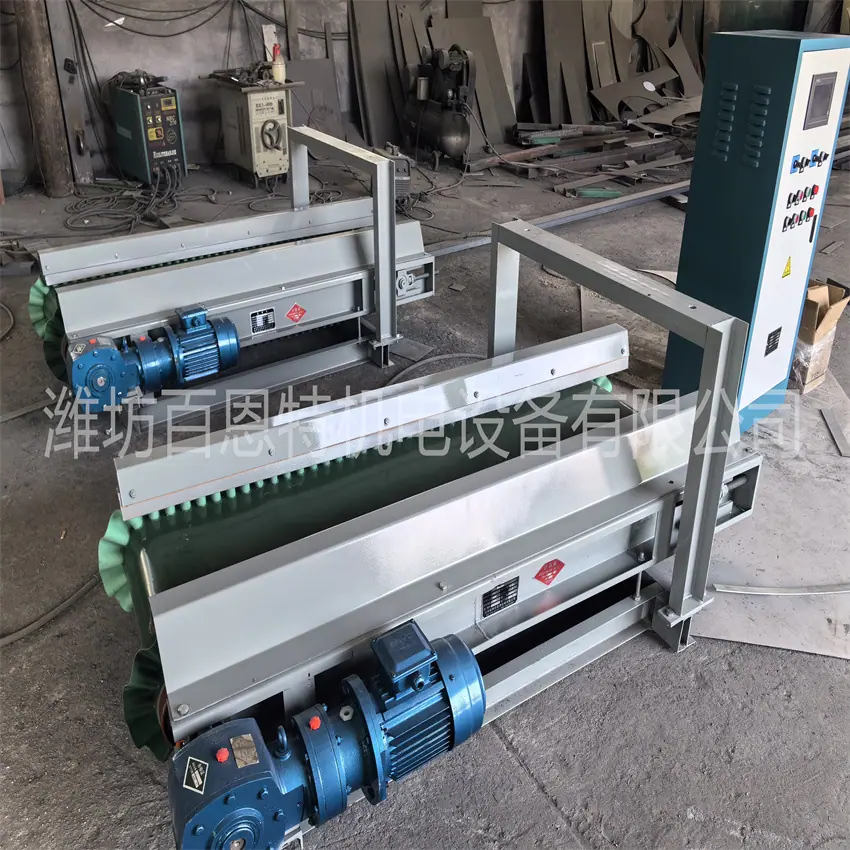

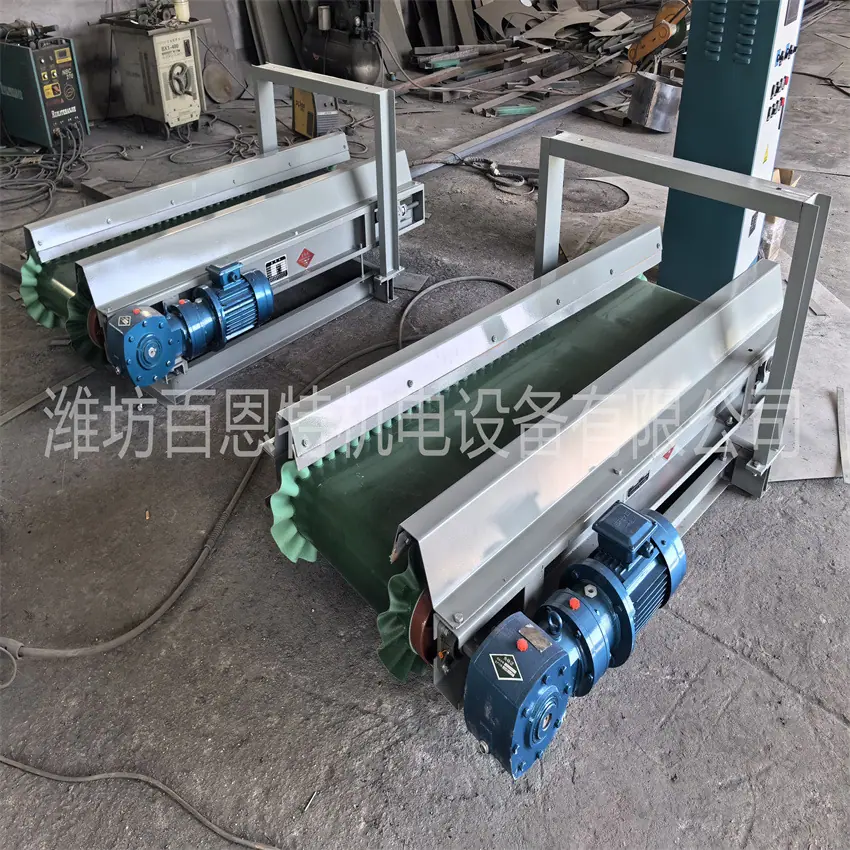

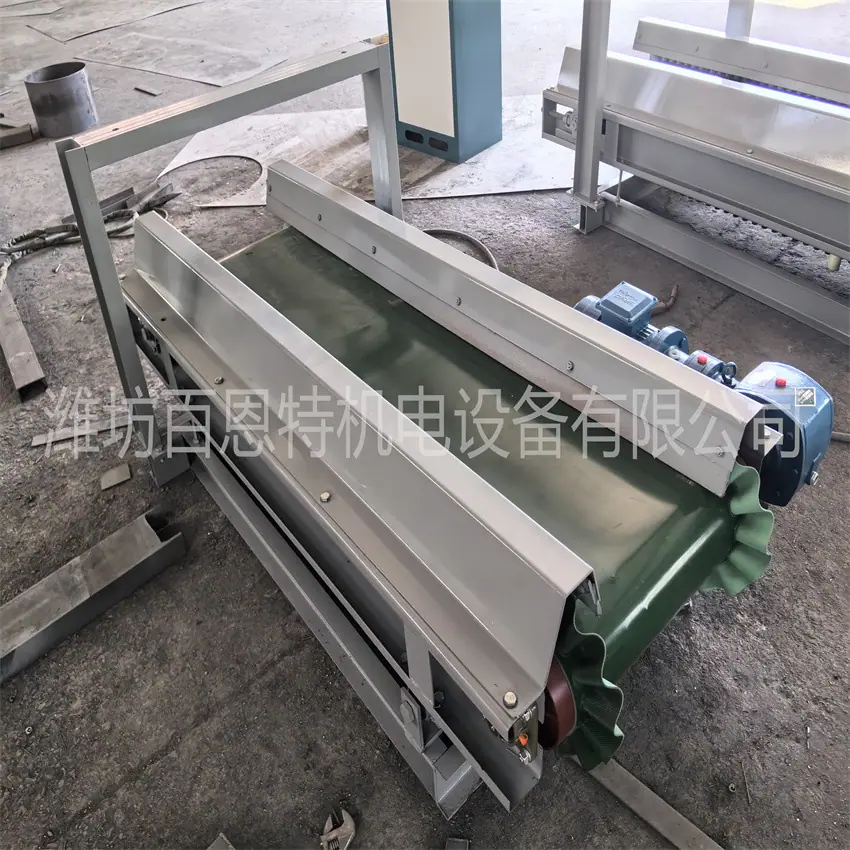

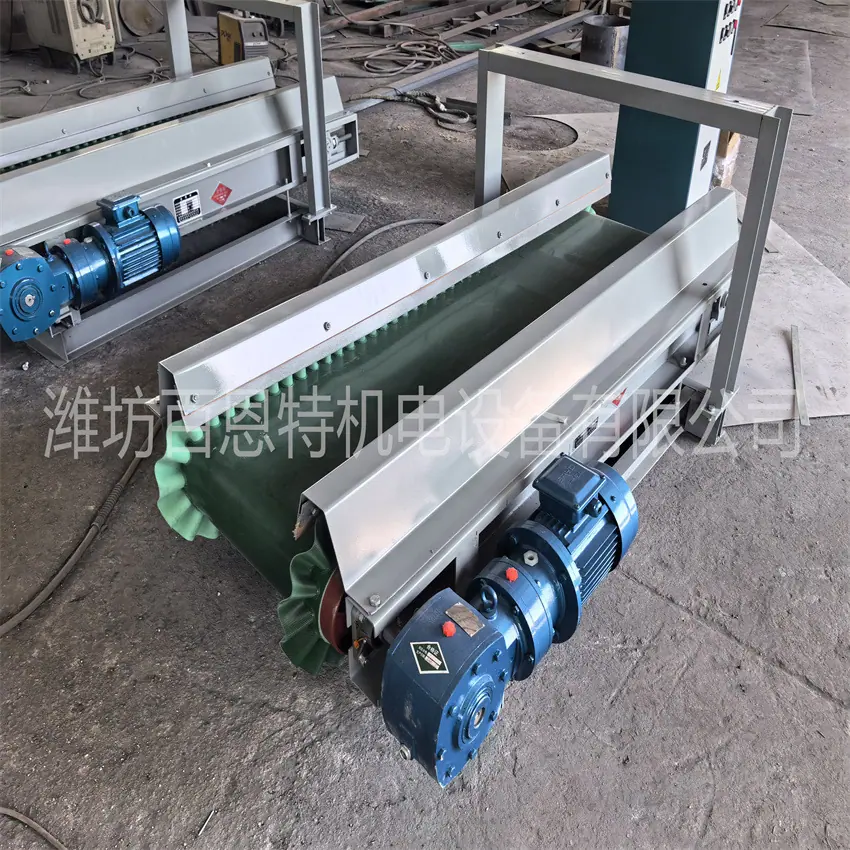

   O Alimentador de Velocidade Variável é um novo tipo de alimentador quantitativo desenvolvido e fabricado por nossa empresa. Esta máquina adota um sensor de feixe paralelo e uma estrutura de rolamento de extremidade de haste, que elimina os erros de medição causados pela má consistência das peças de mola transversal originais da balança e pelo desvio da correia. Possui as vantagens de operação estável e alta precisão de medição. É adequado para dosagem e medição de materiais granulares e em pedaços em indústrias como materiais de construção, metalurgia, mineração, engenharia química e grãos. É um dispositivo de medição para alcançar controle automatizado e estabilizar a qualidade do produto.

Capítulo dois   Parâmetros técnicos

·Precisão da medição:0,5%

· Vazão: 0,5-1000t/h

·Velocidade da correia: <0,4m/s

·Tensão de alimentação:380V＋ 10%、－15%       50Hz±1%

· Ambiente de Uso: Balança  corpo: －15℃—＋50℃

      Gabinete de controle elétrico: 0℃—＋45℃

·Temperatura do Material: Geral    ≤80℃

                design especial≤150℃

·Umidade do Material: ≤15%

· Especificações: Largura da correia:500mm-1800 mm

              Distância central do rolo:1300 mm-5000mm

terceiro capítulo   Estrutura e função

A composição do sistema inclui duas partes principais: mecânica e elétrica.

1,Peça mecânica-Corpo da balança:

        1-1.Estrutura de Aço Perfil U: É o componente básico da balança de correia, e todos os componentes funcionais são instalados na estrutura de aço perfil U, formando o corpo mecânico da balança de correia eletrônica.

        1-2.Unidade de Acionamento: Inclui um motor e um redutor projetados especificamente para balanças Schenck. O eixo de saída do redutor é conectado diretamente ao rolo de acionamento. Apresenta uma estrutura compacta, tamanho pequeno, baixo consumo de energia, uma grande relação de redução e operação estável.

        1-3、Dispositivo de pesagem: Composto por uma estrutura de pesagem e roletes. Uma extremidade do suporte é apoiada por dois conjuntos de mancais, e a outra extremidade é fixada à viga transversal com um rolamento de rótula e um sensor de viga paralela. O peso do material é transmitido ao sensor de força através dos roletes.

        1-4、rolo ativo, rolo acionado e correia de borracha sem fim, para realizar o transporte de materiais.

        1-5、Rolo de retorno: Usado para suportar a pressão do material no compartimento e manter uma espessura uniforme do material na correia.

        1-6、Dispositivo de descarga: Orienta o material na esteira para o próximo processo, evitando poeira e detritos voadores.

        1-7、Defletor de material: Impede que o material transborde pelas laterais da correia.

        1-8、Dispositivo de limpeza da superfície da correia: Evita que o material grude na correia e afete a precisão da medição.

        1-9、Dispositivo de tensionamento automático da correia: Garante que a correia tenha uma força de tensão constante.

        1-10、Roldana guia: Suporta a correia tensionada e guia a correia, evitando o desvio da correia.

        1-11、Suporte de Calibração: Usado para calibração estática de balanças de alimentação quantitativa.

        1-12、Funil de alimentação: Configurado de acordo com as diferentes propriedades do material.

2、Parte Elétrica:

Caixa de controle de potência, sensor de peso, instrumento de controle de pesagem, inversor de frequência, sensor de velocidade, etc.

        2-1、Caixa de controle de energia: Equipada com um controlador de velocidade de frequência variável para controlar a velocidade de funcionamento da correia;

2-2、Célula de carga: Converte o sinal de pressão em um sinal de tensão em milivolts.

2-3、Amplificador de sinal: Converte sinais de tensão de nível de milivolt para4-20MA.

2-4、Interruptor de limite: Projetado para evitar o desvio da correia, instalado em ambos os lados da estrutura da balança, mantendo contato com a correia5-10 mmLiquidação.

2-5、Sensor de velocidade: Converte a velocidade rotacional da correia em sinais de pulso usando uma grade, instalado no lado interno da correia, equipado com um sensor de velocidade Omron de fabricação japonesa ou instalado na flange que conecta o motor e o redutor.

2-6、O método de fiação para obter o sinal de velocidade do inversor sem um sensor de velocidade, conforme solicitado pelo usuário, é mostrado no diagrama anexo.

2-7、Conversor de frequência: Controla a velocidade de funcionamento da correia de acordo com a quantidade de material
