Cmsw6(uma) Vendas de Instrumentos de Teste Não Destrutivo para Hastes de Ancoragem e Cabos Intrinsicamente Seguros para Mineração e Estrutura de Instrumentos de Teste

É usado principalmente para detectar o comprimento, força de ancoragem final (puxada), força de pré-esforço inicial (aperto) e carga de trabalho axial de hastes de ancoragem (cabos) em minas. Pode ser usado para avaliar se as hastes de ancoragem da mina (cabos) atingiram o comprimento projetado, força de ancoragem final (puxada), força de pré-esforço (aperto) e outros indicadores de qualidade da construção; pode ser usado para testar o tamanho da carga de trabalho axial nas hastes de ancoragem (cabos) no estado operacional e para avaliar a estabilidade das hastes de ancoragem (cabos) que suportam o sistema de rochas circundante.
1. Detecção do comprimento da haste de ancoragem (cabo);
2. Teste de força máxima de ancoragem (tração) da haste de ancoragem (cabo);
3. Ensaio de pré-esforço (aperto) inicial da barra de ancoragem (cabo);
4. Ensaio de carga axial de trabalho em barras de ancoragem (cabos);
5. Avaliação da estabilidade da rocha circundante do suporte de ancoragem (cabo).
Objeto de detecção: âncoras e cabos de minas
Método de detecção: método de reflexão de onda elástica para medir comprimento e características dinâmicas estruturais
Princípio da medição de força por análise sexual

1. Ensaios não destrutivos, sem destruir o efeito de ancoragem, a pré-tensão e a carga de trabalho da haste de ancoragem e do cabo;
2. O comprimento de qualquer haste de ancoragem ou cabo pode ser detectado sem qualquer processamento prévio;
3. A força máxima de ancoragem (tração) de qualquer haste ou cabo de ancoragem pode ser testada sem qualquer tratamento prévio;
4. A pré-carga e a carga de trabalho de qualquer haste de ancoragem e cabo podem ser testadas sem qualquer processamento prévio;
5. Ele pode monitorar as mudanças de carga de trabalho de qualquer parafuso de ancoragem e cabo por um longo tempo, avaliar o estado de tensão do parafuso de ancoragem e do cabo em operação e, assim, avaliar a estabilidade do sistema de ancoragem;
6. Teste conveniente, exibindo diretamente o comprimento, a força de ancoragem final, a força de pré-tensão (aperto) e a carga de trabalho das hastes e cabos de ancoragem;
7. O equipamento é fácil e rápido de operar, com boa repetibilidade de sinal e poucos fatores humanos. Um teste pode ser concluído em poucos minutos.
8. Alta precisão de teste, a precisão do teste de comprimento pode chegar a mais de 95%, e a precisão do teste de força pode chegar a mais de 92%;
9. O host é altamente integrado, com baixo consumo de energia, design intrinsecamente seguro, desempenho estável e alta confiabilidade;
10. Modo de transmissão de dados: transmissão USB2.0;
11. Gerar relatórios de testes automaticamente;

1. Tensão de trabalho: DC5.5～7.5V;
2. Resposta de frequência do sinal de vibração: 1 Hz ~ 10 kHz;
4. Precisão de leitura do sinal de vibração: 1 μs;
5. Precisão de leitura da frequência do sinal de vibração: 1 Hz;
6. Erro de consistência de leitura do sinal de vibração: ≤0,5%
7. Erro de consistência na leitura da frequência do sinal de vibração: ≤0,5%;
8. Taxa de amostragem de estado: 200 kHz ~ 1 MHz, comutação automática;
9. Alimentado por bateria, o tempo de trabalho contínuo não é inferior a 8 horas;
10. Tipo à prova de explosão: Tipo intrinsecamente seguro para mineração, marca à prova de explosão "Exib I"
11. Alta precisão de amostragem: a precisão de amostragem do instrumento AD é de 24 bits, a taxa de amostragem é de 1000 kHz e a precisão do comprimento pode chegar a 8 mm
12. Baixo consumo de energia e longo tempo de trabalho contínuo: a tensão de trabalho do instrumento é de apenas 6 volts, o consumo de energia é de 0,8 watts e a bateria pode ser usada por 30 horas com uma única carga;

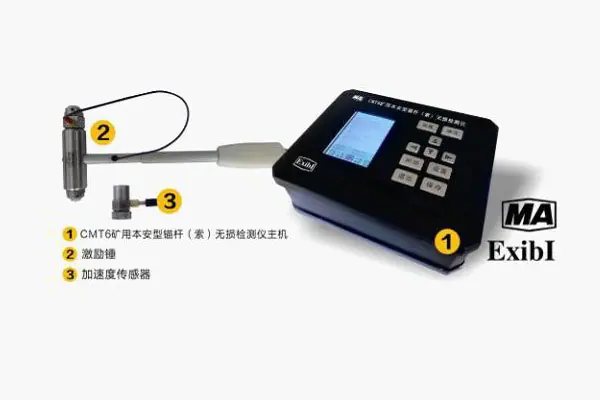

1. Uma unidade principal do instrumento de teste não destrutivo de cabo e parafuso de ancoragem intrinsecamente seguro para mineração
2. Fixação de instalação de parafuso de ancoragem e cabo e sensor 1 conjunto
3. Sensor de carga de trabalho 1
4. Excitador de força - martelo dinamométrico 1
5. Martelo de medição do comprimento do cabo de ancoragem 1
6. Uma fonte de emissão supermagnética em forma de arma
7. 1 linha de sinal
8. 1 linha de carregamento e transmissão
9. Carregador 1
10. 1 manual de instruções
11. Um chassi de aviação
