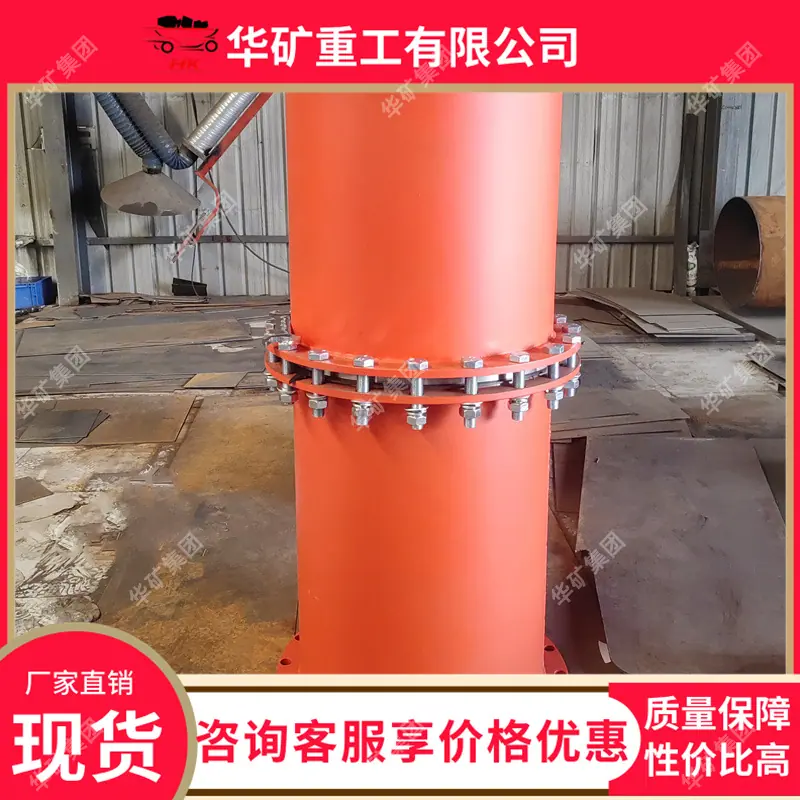

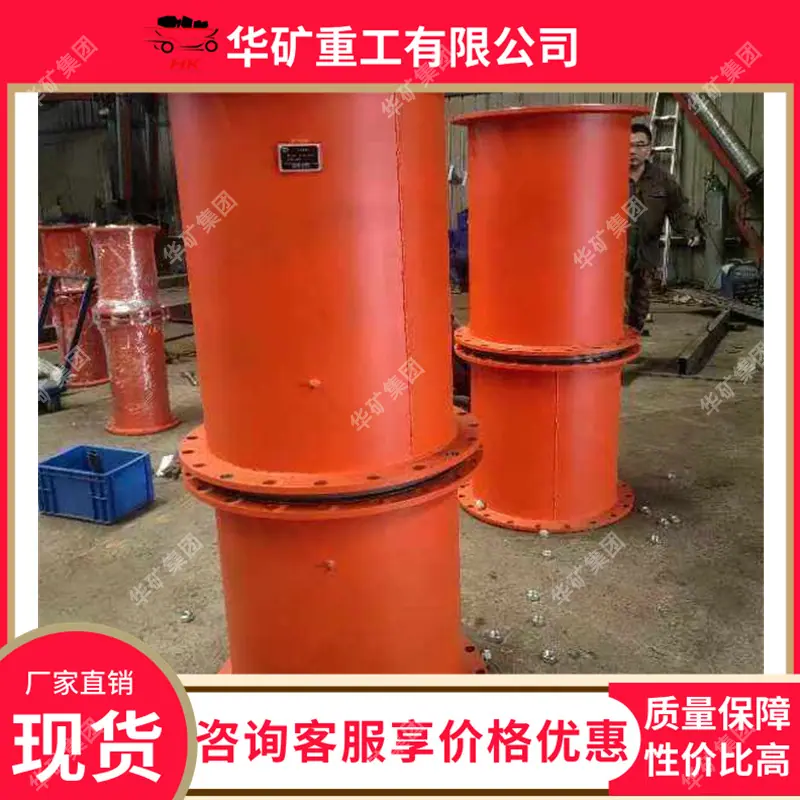

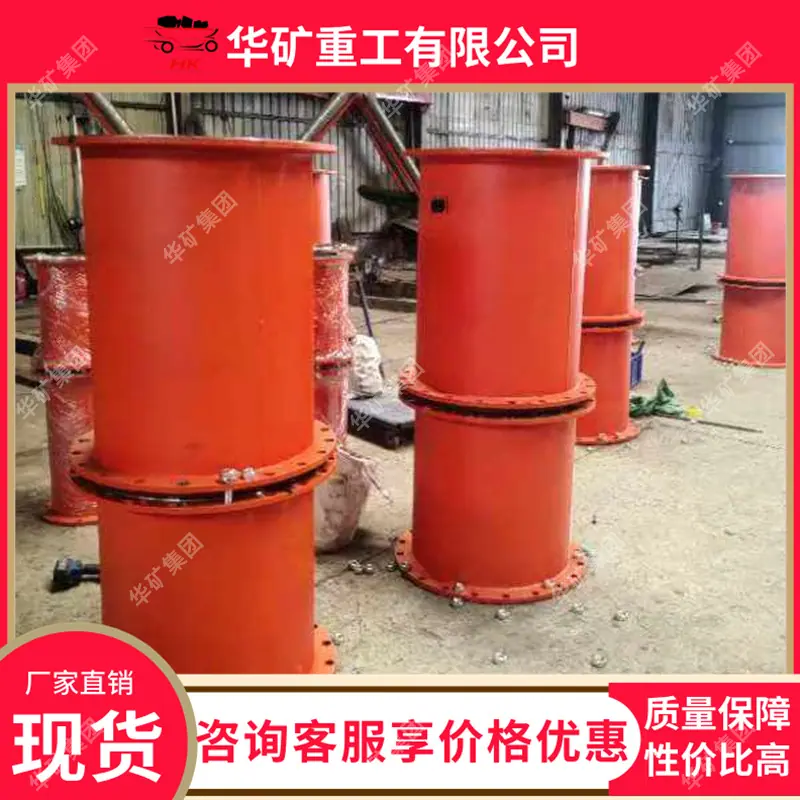

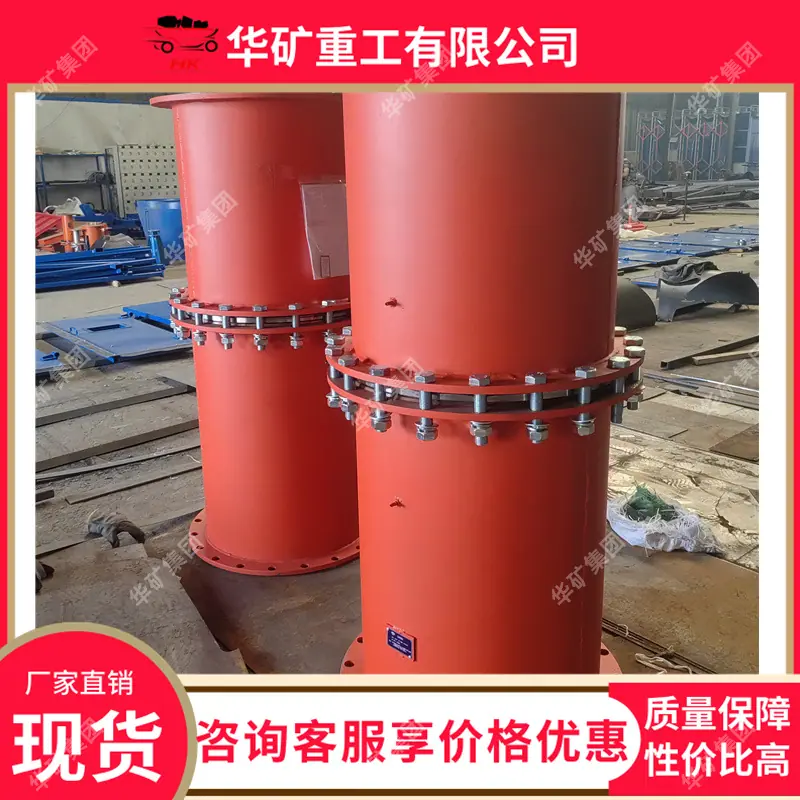

Medidor de Vazão por Placa de Orifício para Mineração, Instalação Integrada, Material Resistente ao Desgaste, Medidor de Vazão por Placa de Orifício de Passagem Direta Tipo Fkl

Introdução do produto medidor de vazão de orifício:

O medidor de vazão de orifício é usado para medir o fluxo de gás na tubulação de extração de gás. Quando o gás passa pela placa de orifício através da tubulação, a vazão aumentará e uma diferença de pressão será gerada em ambos os lados da placa de orifício. Existe uma relação constante entre a vazão e a diferença de pressão. A vazão do gás na tubulação pode ser calculada pela diferença de pressão. O medidor de vazão de orifício consiste em uma placa aceleradora com uma abertura central adicionada à tubulação de extração de gás, seções verticais de tubo em ambos os lados da placa de orifício e um tubo de pressão. Quando o gás flui através da placa de orifício na tubulação, o feixe de fluxo formará uma contração local. Sob a condição de pressão total constante, a contração aumenta a vazão e reduz a pressão estática, e uma diferença de pressão estática será gerada antes e depois da placa borboleta. Nas mesmas condições de seção transversal do gasoduto, quanto maior a vazão do gás, maior a diferença de pressão gerada, de modo que a vazão do gás pode ser determinada medindo a diferença de pressão. O medidor de vazão de orifício consiste em uma placa de orifício, um bico de pressão e um tubo de aço. Ao estimar a faixa de medição da quantidade de extração de gás e o valor Δh da diferença de pressão da coluna de água, o tamanho do diâmetro do orifício é razoavelmente selecionado. Geralmente, a faixa de medição da diferença de pressão do orifício Δh é 100 ~ 1000Pa.

Parâmetros do produto do medidor de vazão de orifício:

Diâmetro nominal: DN50-DN1000

Pressão nominal: 0,25-20Mpa

Método de tomada de pressão: tomada de pressão de conexão angular, tomada de pressão de flange, etc.

Material do orifício: 1Crl8Ni9Ti etc.

Câmara do anel, material do flange: aço carbono ou aço inoxidável, etc.
