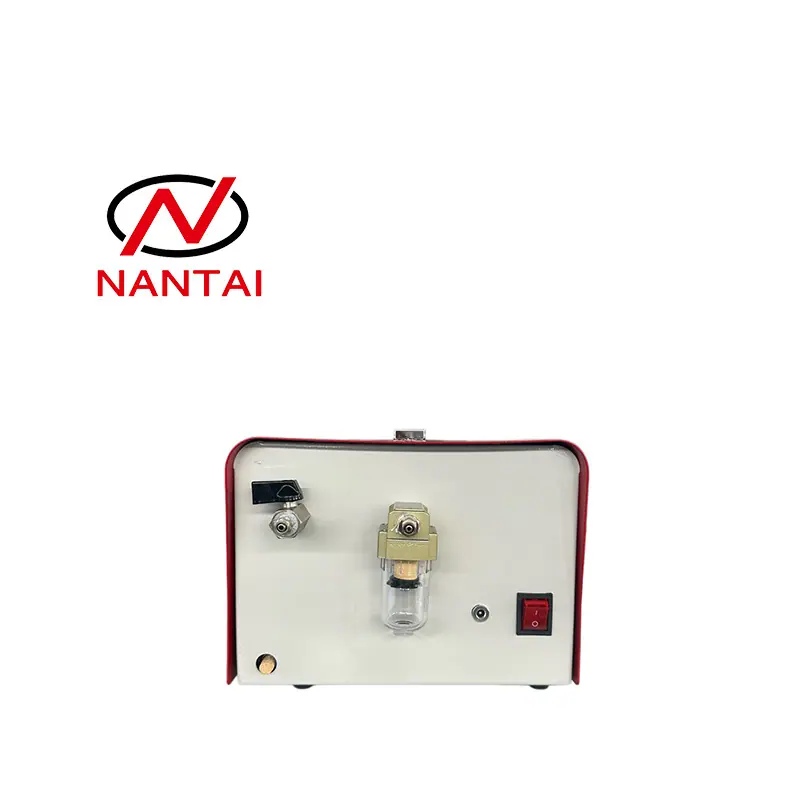

Qm100 Testador de Estanqueidade de Pacote de Bateria de Nova Energia Equipamento Portátil de Detecção de Vazamento por Pressão Diferencial
Quantidade
- • Número de produto：QM100
- • Tipo de Produto：Equipamento Portátil de Detecção de Vazamentos por Pressão Diferencial
- • Adequado： de pacotes de baterias de potência, módulos de bateria, carcaças, tubulações de refrigeração, conectores de alta tensão e outros componentes para veículos de nova energiaPressão diferencialTeste de vedação
2. Visão geral do produto
QM100O testador de estanqueidade é especialmente desenvolvido para sistemas de baterias de nova energia.Equipamento de Detecção de Vazamento por Pressão Diferencial de Alta Precisão, adota o princípio maduro de detecção de pressão diferencial da indústria, quantifica o vazamento pela quantidade de variação na diferença de pressão, não é afetado pelas flutuações de temperatura e umidade ambientais e possui resultados de detecção estáveis e confiáveis. O equipamento adota um design integrado portátil, considerando as necessidades de uso de múltiplos cenários, como P&D de laboratório, verificações pontuais na linha de produção e reparo e inspeção pós-venda. É uma ferramenta essencial de inspeção de qualidade para os processos de produção e manutenção de baterias e pode evitar efetivamente riscos de segurança, como entrada de água, curtos-circuitos e incêndios causados por falha de vedação.
III. Parâmetros Técnicos Principais
|
projeto |
Especificações |
Observação |
|
Princípio de detecção |
Detecção de Vazamento por Pressão Diferencial |
Determine a quantidade de vazamento comparando a diferença de pressão entre a cavidade de referência e a cavidade sob teste. |
|
Método de controle de pressão |
Controle de pressão servoassistido em malha fechada |
Estabilização de alta precisão da pressão inflacionária, sem risco de sobrepressão |
|
Faixa de pressão de teste |
0~600 kPa(Padrão) |
Pressão do ar>0,6 MPa |
|
Precisão de detecção |
±0,1 kPa |
Erro linear em escala real≤0,5% do fundo de escala |
|
Resolução de Vazamento |
0,1 kPa |
CustomizávelIdentificável0.01kpaMicrovazamentovalor,satisfazerIP68Requisitos de teste de impermeabilidade |
|
modo de teste |
Detecção de pressão positiva (configuração padrão) |
Suporta pressão negativa / Modo Misto de Pressão Positiva e Negativa Personalizado |
|
Processo de teste |
inflável → Estabilização de tensão→ teste → escape |
O tempo de cada etapa pode ser definido independentemente, adaptando-se a diferentes ritmos |
|
Tempo de teste de ciclo único |
3~99 sAjustável |
Depende do volume da peça de trabalho que está sendo testada e dos requisitos de estabilização de tensão |
|
método de controle |
4.3 Tela sensível ao toque de polegadas+ Controle duplo por botão físico |
Fácil de operar, suporta parâmetrosconfigurar |
|
Exibir conteúdo |
Pressão em tempo real, valor de vazamento, status do teste, progresso do processo |
Julgamento automático / Falha E transmitir por voz |
|
modo de teste |
Manual/Função de comutação automática |
Ligar no modo automático padrão |
|
Requisitos de fonte de ar |
0,4~0,8 MPaAr comprimido limpo e seco |
Filtro de precisão padrão, filtra impurezas da fonte de ar |
|
Fonte de energia |

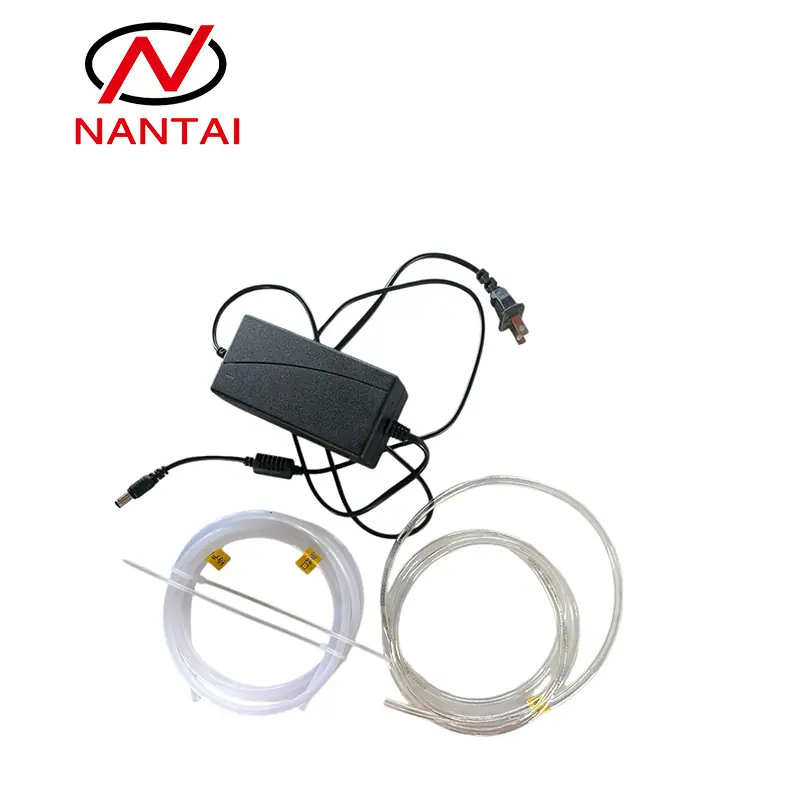

CC 24V（Configuração PadrãoAC220V Adaptador de energia |
Suporte para veículo CC Adaptador de energia, adequado para operações de campo |
|
ambiente de trabalho |
temperatura:0~45℃;umidade:≤85% UR(sem condensação) |
|
|
Nível de proteção do equipamento |
IP40 |
Design à prova de poeira e respingos de grau industrial |
|
Tamanho do equipamento |
320×180×150 mm(referência) |
Maleta portátil com alça superior |
|
peso do equipamento |
sobre 5kg |
|
|
Padrões aplicáveis |
GB/T 31467.3-2015、GB/T 4208-2017(PI Nível de proteção） |
Atender aos padrões de teste de impermeabilidade para pacotes de baterias de veículos de nova energia |
