A Máquina Hidráulica de Enrolar Chapas CNC é um equipamento de dobra e conformação de chapas metálicas que integra transmissão mecânica, acionamento hidráulico e controle de sistema CNC. Sua função principal é controlar cooperativamente o levantamento, a rotação e o deslocamento dos eixos dos rolos por meio do sistema CNC, enrolando chapas metálicas em diversas peças de trabalho rotativas, como cilindros, arcos e cones. É um equipamento central comumente usado para processamento de chapas metálicas em indústrias como metalurgia, indústria química, construção naval, vasos de pressão, estruturas de aço e máquinas de construção, e é amplamente adaptado às necessidades de enrolamento e conformação de peças de trabalho como grandes tanques, tubulações, seções de torres e cascos de caldeiras.

Este tipo de equipamento utiliza um programa digital como seu núcleo de controle, permitindo a configuração de parâmetros, operação automática e nivelamento preciso para o processo de laminação de chapas. Ele aborda eficazmente os pontos problemáticos das máquinas de laminação de chapas manuais e semiautomáticas tradicionais, como grandes erros de operação humana, precisão repetitiva insuficiente e dificuldade na conformação de peças complexas. É adequado para as necessidades convencionais de produção em massa e conformação de alta precisão de formas irregulares e é um equipamento integrado eletromecânico-hidráulico comumente usado no campo moderno de processamento de metais.

O equipamento opera com base no princípio da deformação plástica por flexão de chapas metálicas. O movimento dos eixos dos rolos é coordenado e controlado por um sistema CNC, fazendo com que a chapa metálica sofra gradualmente deformação plástica contínua sob a ação de compressão e rotação dos eixos dos rolos, formando finalmente o formato do corpo rotativo desejado. O processo completo inclui cinco estágios: alimentação e posicionamento, descida dos eixos dos rolos, rotação e enrolamento, conformação precisa, e descarregamento e nivelamento. Todo o processo está sob controle de malha fechada pelo sistema CNC, permitindo a conformação com um único carregamento, reduzindo erros causados por intervenção manual e garantindo consistência na precisão para peças dentro do mesmo lote.

De acordo com as diferentes estruturas de eixo de rolo e características funcionais, as dobradeiras hidráulicas CNC de chapa podem ser divididas em duas grandes categorias principais, adaptadas às necessidades de diferentes cenários de processamento:

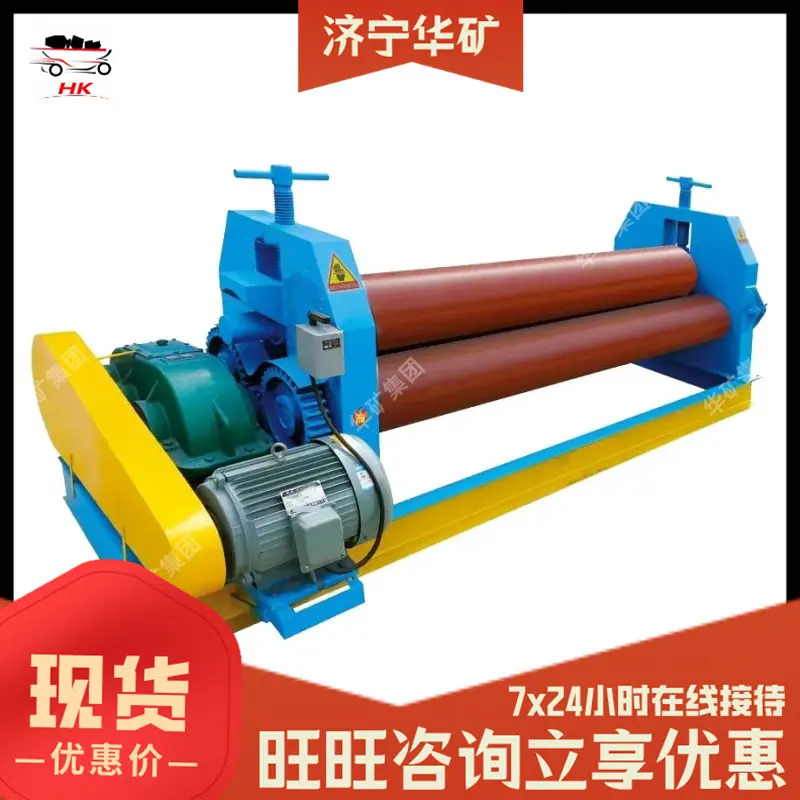

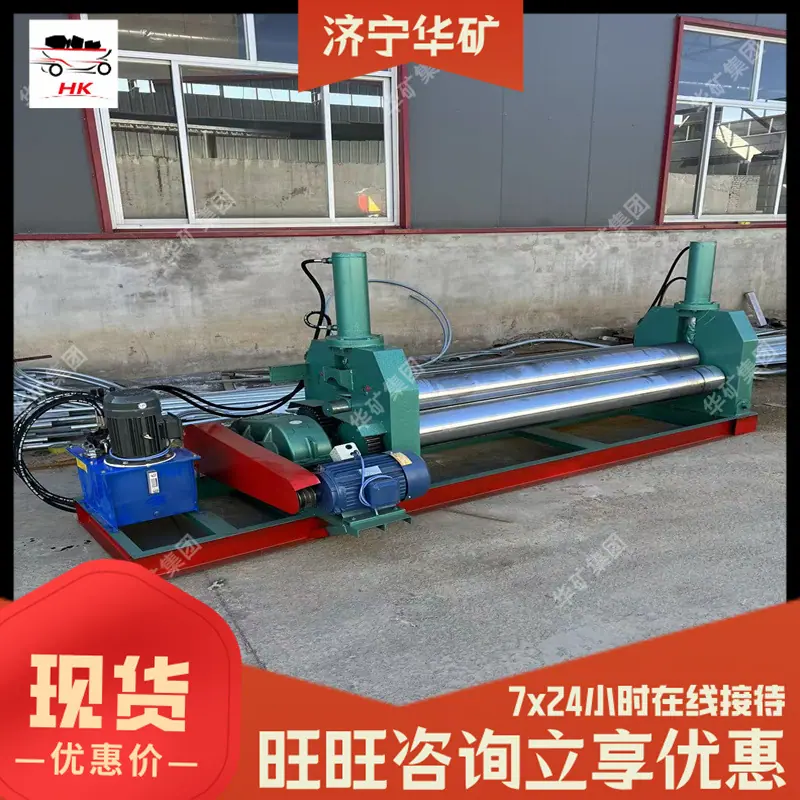

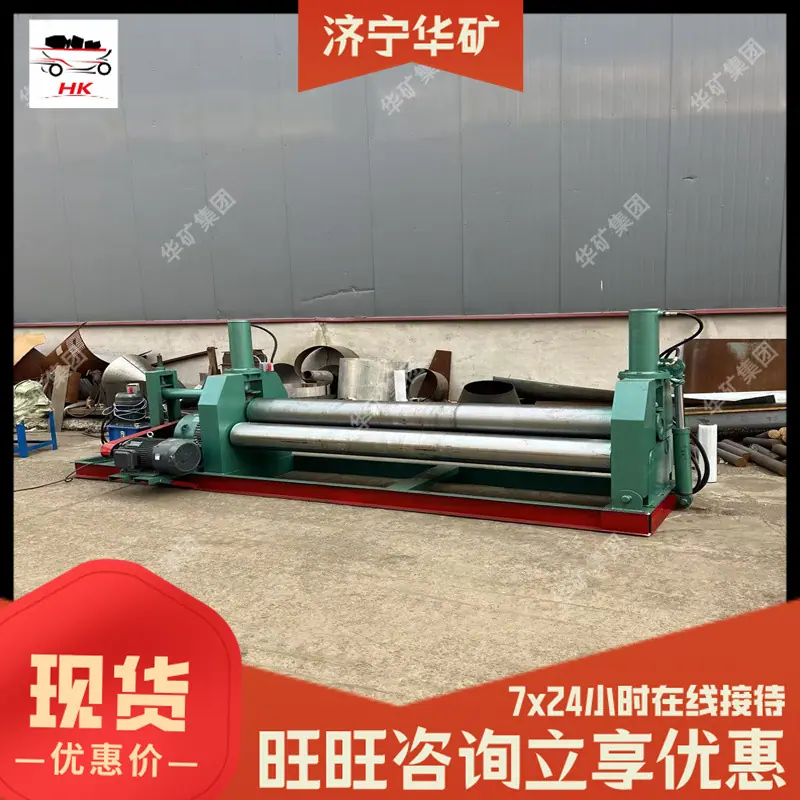

1. Máquina Hidráulica CNC de Dobra de Chapas de Três RolosInclui estruturas subdivididas como tipos simétricos, assimétricos e de ajuste descendente horizontal. A estrutura central possui um rolo superior que pode ser levantado, abaixado e girado, com dois rolos inferiores atuando como rolos acionados para fornecer torque rotacional. Entre estes, a dobradeira de chapas hidráulica simétrica de três rolos possui uma estrutura estável e é fácil de manter, adequada para curvar cilindros e peças curvas a partir de chapas de espessura convencional. A dobradeira de chapas assimétrica de três rolos pode completar a pré-curvatura das extremidades da chapa através do movimento auxiliar do rolo lateral, reduzindo a borda reta restante. A dobradeira de chapas de ajuste descendente horizontal se adapta à curvatura de cilindros de grande diâmetro ajustando a posição do rolo inferior e oferece boa conveniência operacional. Este tipo de máquina geralmente tem excelente custo-benefício e é um equipamento modelo básico amplamente utilizado na indústria de processamento de metais.

2. Máquina Hidráulica CNC de Dobra de Chapas de Quatro RolosUtiliza uma estrutura de ligação de quatro rolos com um rolo superior, um rolo inferior e dois rolos laterais. O rolo superior é responsável por pressionar para baixo, os rolos laterais podem ser levantados/baixados ou transladados, e o rolo inferior fornece potência rotacional ativa. Este modelo de máquina pode completar a pré-curvatura de ambas as extremidades da chapa e a laminação de um cilindro completo após uma única alimentação, eliminando a necessidade de virar a chapa. A borda reta restante é pequena, a precisão da conformação é boa e é adequado para as necessidades de laminação de peças de trabalho de alta precisão e formas complexas. Também facilita a integração com linhas de produção automatizadas e é adequado para cenários de produção com altos requisitos de eficiência de processamento e precisão do produto acabado.

Além disso, para requisitos especiais de condições de trabalho, existem também modelos personalizados segmentados na indústria, como dobradeiras hidráulicas CNC verticais e dobradeiras hidráulicas CNC especiais para navios, que podem ser adaptados a cenários de uso especiais, como espaço limitado na oficina e processamento de chapas de grande porte na indústria naval.

Em comparação com equipamentos tradicionais de calandragem de chapas manuais e semiautomáticos, as calandras hidráulicas CNC para chapas possuem múltiplas vantagens de adaptabilidade em termos de desempenho de processamento, estabilidade operacional e outros aspectos:

• A precisão de processamento é estável：O equipamento coleta dados de posição e velocidade do eixo do rolo em tempo real através do sistema CNC, corrige dinamicamente os parâmetros de operação, a precisão de posicionamento dos eixos dos rolos pode atingir cerca de 0,05 mm, os erros de circularidade e curvatura da chapa metálica enrolada são controlados dentro de uma faixa razoável, a consistência de conformação das peças na mesma batelada é boa, o que pode reduzir a carga de trabalho da correção secundária subsequente.

• Alto grau de automação：O equipamento suporta uma interface gráfica de operação. Os operadores só precisam inserir parâmetros básicos como espessura da chapa, raio de laminação alvo e velocidade dos rolos, e o sistema pode calcular automaticamente a trajetória de operação correspondente para completar o processo subsequente de posicionamento automático, prensagem e laminação, eliminando a necessidade de ajuste manual repetido das posições dos rolos e reduzindo a dependência da experiência do operador.

• Forte adaptabilidade às condições de operação：A estrutura principal da máquina é uma estrutura de aço de alta resistência feita de perfis de aço, que é soldada e depois submetida a recozimento geral. Possui boa rigidez e resistência à deformação, e pode suportar as grandes forças de extrusão durante o processo de laminação de chapas; os eixos dos rolos são feitos de aço forjado de alta resistência e são tratados com revenimento, têmpera e retificação de precisão. Eles exibem boa dureza superficial e resistência ao desgaste, e podem se adaptar às necessidades de processamento de várias chapas de metal dúctil, como aço de baixo carbono convencional, aço de baixa liga e aço inoxidável.

• Operação e manutenção fáceis e sem preocupações：O sistema hidráulico adota unidades de bombeamento, blocos de válvulas e projetos de tubulação padronizados, resultando em saída de pressão estável e menor dificuldade no diagnóstico de problemas diários. O sistema CNC possui uma função de memória de parâmetros, permitindo que parâmetros de processamento comumente usados sejam recuperados com o pressionamento de um único botão, eliminando a necessidade de configuração repetida de parâmetros a cada vez. Isso melhora efetivamente a suavidade operacional durante a produção em lote.

• Configuração abrangente de segurança e proteção：Modelos convencionais são equipados com funções como limitação de curso e proteção contra sobrecarga. Quando o eixo do rolo sai da faixa definida ou o equipamento está sobrecarregado, a proteção de desligamento automático pode ser acionada, reduzindo a probabilidade de danos aos componentes do equipamento e garantindo a segurança das operações de produção.

1. Suporta ajustes personalizados. Com base na faixa de processamento da placa do usuário e nos requisitos de tamanho da peça de trabalho, o comprimento do eixo do rolo e os parâmetros de pressão do equipamento podem ser ajustados para se adaptar às necessidades de processamento de peças de trabalho não padronizadas em diferentes indústrias. Alguns modelos podem ser equipados com inclinação hidráulica e dispositivos auxiliares de descarregamento automático para reduzir a intensidade de trabalho de carregamento e descarregamento de chapas pesadas.

2. Adequado para a usinagem de peças de trabalho irregulares, para peças de trabalho especiais como as cônicas ou de curvatura variável, o sistema pode controlar os eixos dos rolos para realizar movimento diferencial ou deslocamento escalonado, completando o processo de conformação de corpos rotativos irregulares, expandindo assim a cobertura de processo do equipamento.

3. O desempenho do controle de consumo de energia é bom. O sistema hidráulico usa uma configuração de potência de economia de energia, a saída de pressão é estável durante a operação e não há perda de potência desnecessária. O custo de eletricidade para operação contínua de longo prazo está dentro de uma faixa razoável, atendendo às necessidades de controle de consumo de energia da produção normal das empresas.

4. A configuração dos componentes principais é opcional. Modelos convencionais podem ser equipados com sistemas CNC de marcas como Siemens, Fanuc, etc., de acordo com as necessidades do usuário. Combinado com acionamento independente por motor hidráulico para os eixos dos rolos, exibe boa velocidade de resposta de funcionamento e precisão de sincronização, adaptando-se às necessidades de aquisição em diferentes níveis de orçamento.

5. O desempenho da vida útil é considerável. A estrutura central do equipamento passou por tratamento de envelhecimento, e peças facilmente desgastadas, como eixos de rolo, são tratadas com processos resistentes ao desgaste. Sob manutenção regular, ele pode atingir operação estável de longo prazo, reduzir a frequência de substituição do equipamento e trazer aos usuários suporte de processamento estável de longo prazo. </doc_start> O conteúdo acima evita completamente declarações extremas ou não conformes. Todos os parâmetros e funções estão alinhados com cenários reais de aplicação industrial. Por favor, informe-nos a qualquer momento se precisar ajustar os detalhes.
