Retificadora de Superfície Horizontal Retangular Série M7130 Retificadora de Superfície 7130*1000 Grande Máquina de Retificação com Placa Eletromagnética Refrigerada a Água

》》Introdução Detalhada e Parâmetros de Especificação da Máquina-Ferramenta《《

I. Descrição Funcional e de Recursos

1. Este produto é uma retificadora de superfície com eixo horizontal, com cabeçote de retificação móvel e mesa retangular. Ele retifica as superfícies planas de várias peças de trabalho usando a periferia da roda de retificação. Também pode usar a face frontal da roda de retificação para retificar as superfícies verticais das peças de trabalho. Dependendo do tamanho e formato da peça de trabalho, ela pode ser firmemente fixada em um mandril eletromagnético ou aparafusada à mesa de trabalho.

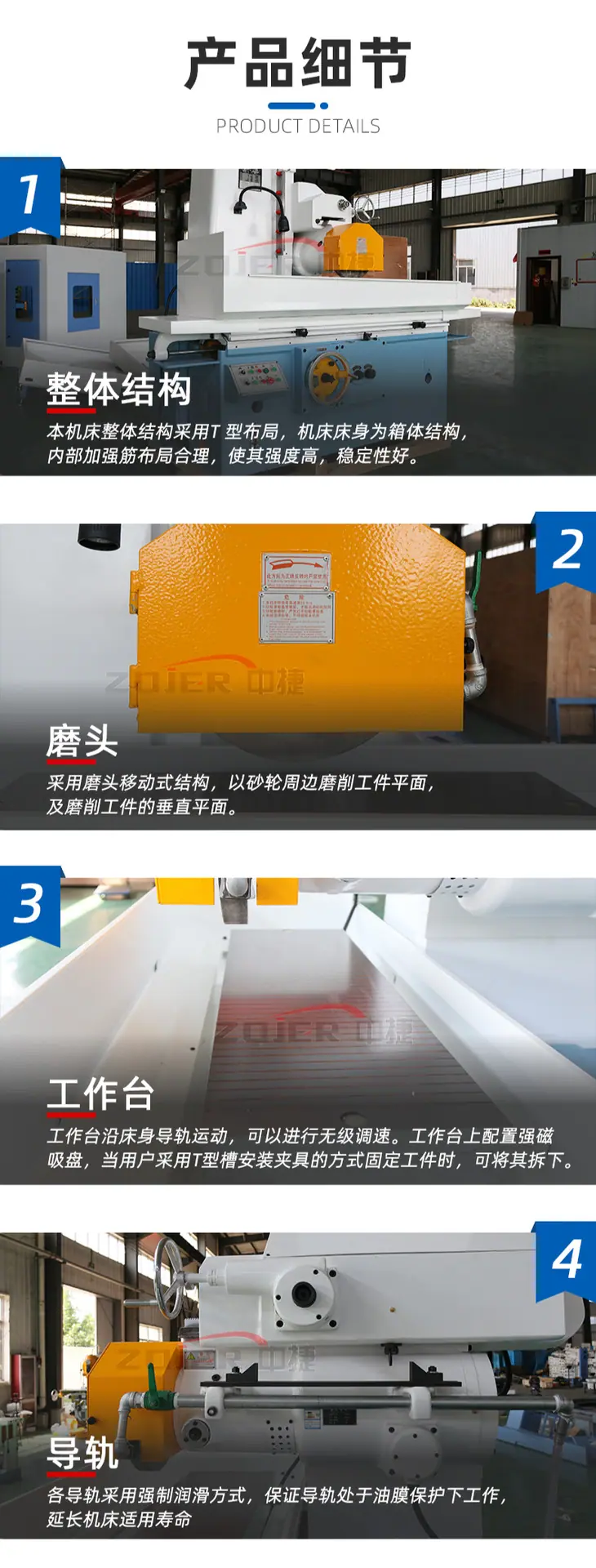

2. A estrutura geral desta base de máquina adota um layout em forma de T. O corpo da cabeça de retificação move-se para frente e para trás ao longo dos trilhos de guia deslizantes (eixo Z), o carro deslizante move-se para cima e para baixo ao longo dos trilhos de guia da coluna (eixo Y) e a mesa de trabalho move-se para a esquerda e para a direita ao longo dos trilhos de guia da base (eixo X). O fuso gira em sentido horário.
3. A base da máquina-ferramenta é de estrutura em caixa com um layout razoável de reforços internos, conferindo-lhe alta resistência e boa estabilidade. A mesa move-se ao longo das guias da base e pode ter controle de velocidade infinitamente variável.
4. A coluna é montada na bancada da máquina, e um carro é montado na guia da coluna. Um mecanismo de engrenagem de alimentação vertical é instalado no meio da guia. A precisão da transmissão é alta, a intercambialidade é boa e a manutenção é conveniente. Um junta universal é usada para conexão durante a transmissão, o que pode compensar o erro de centro entre o fuso de esferas e o eixo do redutor.
5. O rolamento do fuso adota uma estrutura de bucha bipartida, tem forte resistência ao impacto e pode realizar retificação de carga pesada.
6. O movimento horizontal da cabeça de retificação está disponível tanto nos modos hidráulico quanto manual, tornando a operação conveniente; o movimento vertical da cabeça de retificação está disponível tanto nos modos de elevação/abaixamento rápido motorizado quanto nos modos de avanço manual.
7. O tanque de água de resfriamento adota uma estrutura de precipitação e separação tipo funil, o que é benéfico para melhorar a qualidade da superfície de retificação.
8. A lubrificação forçada é usada para cada trilho guia para garantir que ele opere sob proteção de película de óleo, estendendo a vida útil da máquina-ferramenta.

2. Principais especificações e parâmetros técnicos
