Dispositivo à Prova de Explosão com Vedação de Água Fbq para Explosão Interna e Alívio de Pressão em Tubulações, Equipamento de Proteção contra Explosão com Vedação de Água para Túneis

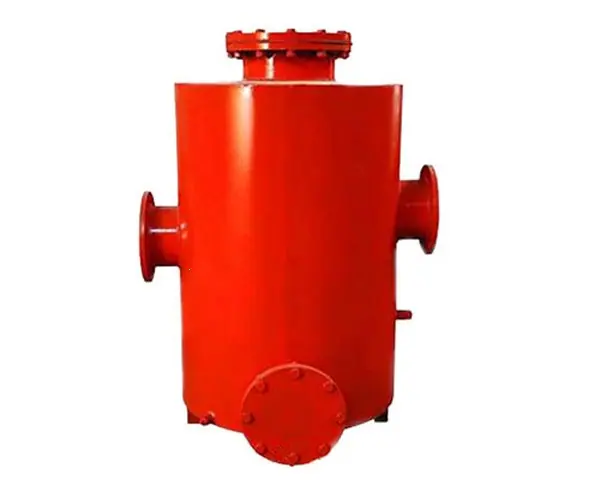

Introdução ao produto à prova de explosão FBQ Water Seal

O dispositivo à prova de explosão selado a água tipo FBQ é uma instalação de segurança essencial para o sistema de extração e utilização de gás. Ele é instalado nas tubulações no lado de sucção e na extremidade de exaustão da bomba de extração de gás para proteger o equipamento da estação de bombeamento de extração subterrânea e do solo e a segurança do equipamento.

Parâmetros técnicos do dispositivo à prova de explosão com selo d'água FBQ

Modelo FBQ-3

Altura do cilindro à prova de explosão (mm) 1300

Diâmetro do cilindro à prova de explosão (mm): 1050

Diâmetro do cano à prova de explosão (mm): 400

Diâmetro de entrada e saída (mm) 300

Altura do dispositivo à prova de explosão (mm) 1575

Largura do tubo à prova de explosão (mm) 1330

Massa (kg) 540

Princípio de funcionamento do dispositivo à prova de explosão de vedação de água FBQ

Quando o gás é extraído, o gás entra na água através do cotovelo de entrada de ar, depois precipita da água e é descarregado pelo cotovelo de saída de ar. O selo d'água isola as tubulações de entrada e saída. Quando ocorre uma extremidade, ela não pode ser conectada devido ao isolamento do selo d'água. Neste momento, a placa de borracha do dispositivo de alívio de pressão é aberta para liberar a pressão, protegendo o equipamento na e abaixo do poço, a estação de bombeamento de extração e descarga e a segurança dos usuários.
