Transportador de Correia para Mineração Tipo DJ Transportador de Correia de Grande Inclinação Fabricante Largura da Correia Uso Pesado Usina de Energia Mina de Carvão

Introdução ao produto transportador de correia de grande ângulo DJ

O transportador de correia corrugada de grande inclinação tipo DJ possui uma estrutura onde "laterais" corrugadas de borracha flexível e extensível são aderidas a ambos os lados de uma correia transportadora de borracha plana. Entre as laterais, uma divisória transversal com certa resistência e elasticidade é fixada, formando um canal em forma de caixa. Isso permite o transporte contínuo de materiais dentro do canal. Pode ser amplamente utilizado em departamentos como carvão, grãos, materiais de construção, indústria química, hidrelétrica e metalurgia. Pode transportar vários materiais a granel com uma densidade aparente de 0,5-2,5 t/m³ dentro de uma faixa de temperatura ambiente de -15℃ a +40℃. Para transportar materiais com requisitos especiais, como alta temperatura, ou materiais contendo substâncias ácidas, alcalinas, oleosas ou solventes orgânicos, devem ser usadas correias transportadoras laterais especiais. O ângulo de inclinação de transporte pode variar de 0° a 90°.

Características estruturais do transportador de correia de grande ângulo tipo DJ

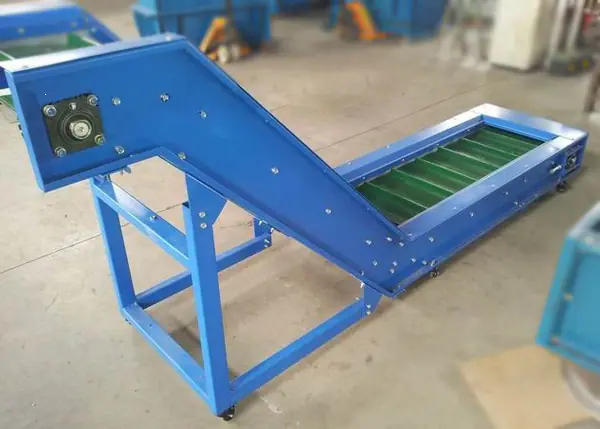

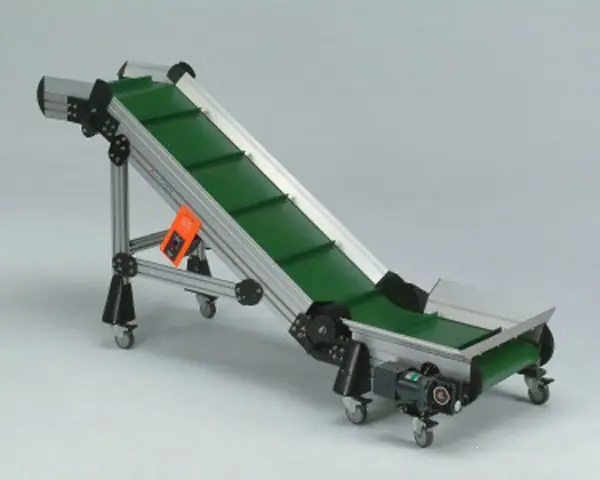

Para alcançar melhores condições de alimentação e descarga de material, esta máquina adota um arranjo em forma de "Z". Ou seja, possui uma seção horizontal superior, uma seção horizontal inferior e uma seção inclinada. O material é alimentado na seção horizontal inferior e descarregado na seção horizontal superior. A conexão entre a seção horizontal superior e a seção inclinada usa uma estrutura curva convexa, e a conexão entre a seção horizontal inferior e a seção inclinada usa uma estrutura curva côncava para alcançar uma transição suave da correia transportadora.

1. Seção horizontal superior: Para se adaptar aos diferentes requisitos de altura de descarga, a estrutura da cabeça é dividida em estrutura da cabeça de tipo baixo (altura da estrutura da cabeça H0 = 1000 mm), estrutura da cabeça de estilo chinês (altura da estrutura da cabeça H0 = 1100 ~ 1500 mm). ) e estrutura principal de tipo alto (altura da estrutura principal H0 = 1600 ~ 2000 mm); e correspondentemente, a seção horizontal superior é equipada com uma estrutura de segmento de arco convexo de tipo baixo e pernas de estrutura intermediária de tipo baixo (equipadas com altura de estrutura principal H0 = 1000 mm). Estrutura de seção de arco convexo de estilo chinês e pernas de estrutura intermediária de estilo chinês (equipadas com altura da estrutura da cabeça H0 = 1100 ~ 1500 mm), estrutura de seção de arco convexo de alto estilo e pernas da estrutura intermediária de alto estilo (equipadas com altura da estrutura da cabeça H0 = 1600 ~2000 mm).

2. Seção Inclinada: Independentemente de a seção horizontal utilizar pés de quadro intermediários tipo baixo, tipo médio ou tipo alto, a seção inclinada utilizará pés de quadro intermediários tipo baixo. Quando o ângulo de inclinação do transportador β≥45°, deverão ser utilizados pés de quadro intermediários tipo baixo.

3. Seção horizontal inferior: A seção horizontal inferior adota pernas de estrutura intermediária de tipo baixo.

Características do produto do transportador de correia de grande ângulo tipo DJ

1. Economize espaço e investimento.

2. Grande capacidade de transporte e forte versatilidade.

3. Ângulo de Inclinação do Transportador: 0°-90°

4. Fácil de manter, os rolos e outras peças são iguais aos dos transportadores de correia comuns.

5. Ampla gama de aplicações: metalurgia, mineração, docas, alimentos, produtos químicos, materiais de construção, etc.
