Descrição do Produto: Imager de Núcleo de Perfuração
Introdução Básica do Produto
O imageador de poço é um equipamento especializado para inspeção de engenharia e levantamento geológico usado para obter informações visuais da parede interna do poço. Sua função principal é coletar dados como a estrutura da parede do poço e características geológicas por meio de sensores, e uni-los para gerar imagens claras da parede do poço, auxiliando os técnicos a julgar a estrutura geológica, defeitos de engenharia e o status de instalação de equipamentos dentro do poço.

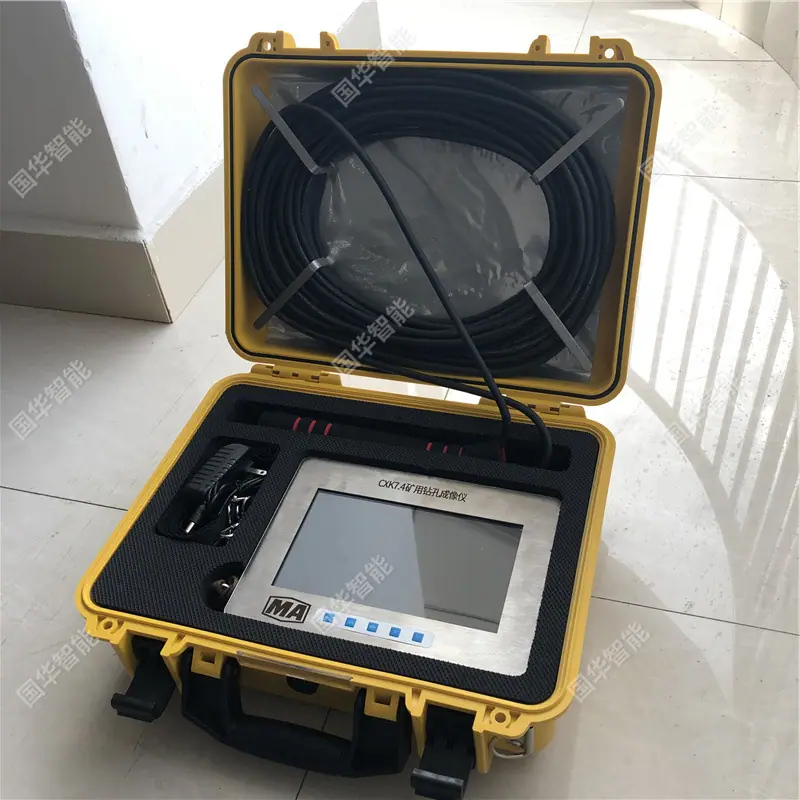

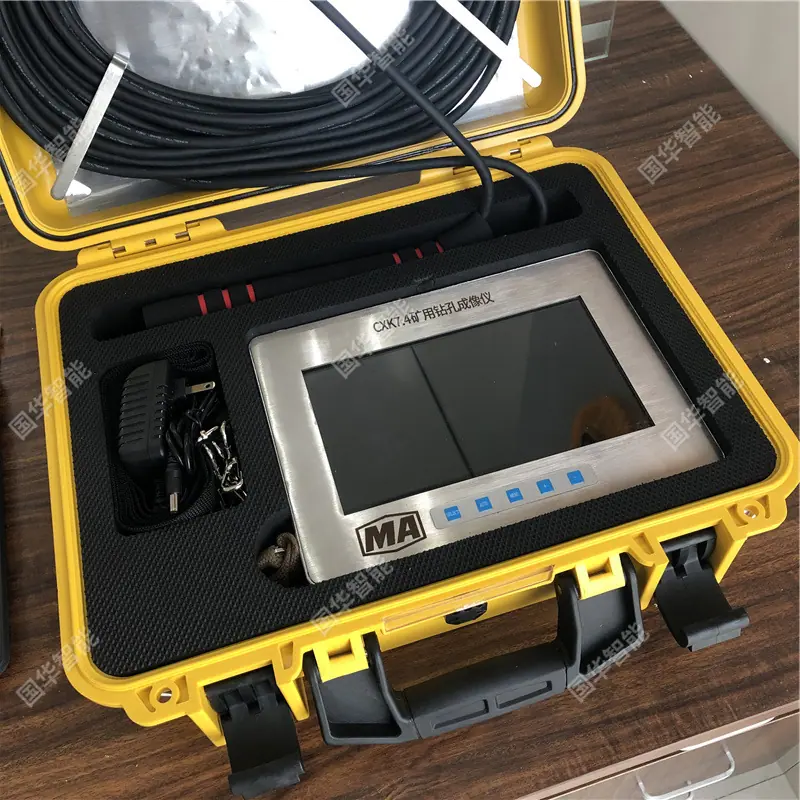

A estrutura principal de um imageador de poço geralmente inclui uma sonda de imagem, cabos de transmissão de sinal, um contador de profundidade, um host de processamento e software de análise de suporte: Durante o uso, a sonda de imagem é baixada para a posição predeterminada no poço por meio de um cabo especialmente feito. As informações da parede coletadas pela sonda são transmitidas para o host no solo através do cabo, e o contador de profundidade registra sincronicamente a posição da sonda. Uma bússola eletrônica registra informações direcionais. O host armazena em tempo real os dados brutos, que podem ser posteriormente processados pelo software de suporte para completar a junção de imagens, a medição de parâmetros e a saída dos resultados.
Dependendo do caminho da tecnologia de imagem, os princípios de funcionamento dos imageadores de poço variam ligeiramente: Imageadores de poço ópticos dependem de câmeras de alta resolução acopladas a fontes de iluminação para fotografar diretamente a parede do poço e obter imagens intuitivas; Imageadores acústicos, ou seja, imageadores ultrassônicos de poço, funcionam emitindo ondas ultrassônicas e recebendo os sinais refletidos da parede do poço, gerando uma imagem da parede do poço com base nas diferenças de refletividade; Imageadores elétricos de poço, por outro lado, medem as diferenças de resistividade na parede do poço através de eletrodos de alta densidade, mapeando e gerando uma imagem de distribuição elétrica que reflete as diferenças litológicas.
Categorias de Produtos Comuns
Classificado por tecnologia de imagem
Os produtos convencionais atuais no mercado são divididos em três categorias, cada tipo adaptado a diferentes condições de poço: A primeira categoria são os imageadores ópticos de poço, que dependem de câmeras ópticas para imageamento direto e são adequados para uso em poços preenchidos com ar ou com fluido límpido, apresentando imagens intuitivas e claras com boa resolução. A segunda categoria são os imageadores acústicos, ou ultrassônicos, de poço, que dependem de reflexões ultrassônicas para gerar imagens e têm requisitos menores para a transparência do fluido do poço, tornando-os utilizáveis tanto em poços preenchidos com água quanto com lama. A terceira categoria são os imageadores elétricos de poço, que dependem de eletrodos de alta densidade para medir as diferenças de resistividade na parede do poço para imageamento e podem refletir as diferenças litológicas na parede do poço, frequentemente usados para trabalhos de mapeamento geológico, e também são adequados para poços preenchidos com água ou lama.
Classificado por cenário de aplicação
A primeira categoria são os imageadores de poços de engenharia geológica de uso geral, adequados para inspeção rotineira de poços em geologia de engenharia geral e hidrogeologia. Eles podem se adaptar a vários tipos de poços, como verticais, horizontais e inclinados, e também atendem às necessidades de diferentes profundidades de poço. São usados principalmente para observar estruturas geológicas, como litologia de estratos, falhas, fraturas e carste. A segunda categoria são os imageadores de poços intrinsecamente seguros para mineração, projetados especificamente para cenários com riscos inflamáveis e explosivos, como minas de carvão subterrâneas. Eles podem se adaptar às condições de trabalho adversas de minas de carvão subterrâneas úmidas e empoeiradas, podem realizar imageamento completo da parede do poço e gravação de vídeo, e também podem capturar imagens de áreas-chave. São usados principalmente para observar estruturas como direção e espessura da camada de carvão, desenvolvimento de falhas e fraturas, e localização de cavidades aquíferas, e são compatíveis com poços subterrâneos de diferentes diâmetros. A terceira categoria são os imageadores de TV de poço, uma subcategoria de produtos de imageamento óptico. Eles usam câmeras de alta definição e fontes de luz para obter diretamente imagens de vídeo da parede do poço. São frequentemente usados para inspeção de poços de fundações em estacas para observar visualmente defeitos como vazios, trincas e segregação dentro do concreto, analisar a integridade do corpo da estaca, e também podem ser usados para verificar resultados de sondagem de poço.
Vantagens do produto
Pode obter diretamente informações visuais da parede interna do furo. Em comparação com métodos tradicionais que dependem de inferência de testemunho ou detecção indireta, os resultados são mais intuitivos, permitindo aos técnicos observar diretamente a verdadeira condição interna e reduzir erros de inferência baseada na experiência.
Múltiplos parâmetros quantitativos dentro do furo podem ser obtidos, medindo diretamente o comprimento, a largura, o ângulo de mergulho e a direção de fraturas. Ele também pode medir o diâmetro do furo e as dimensões geométricas dentro do revestimento. Os dados obtidos podem ser usados para análise quantitativa, fornecendo uma base confiável para projeto e construção.
Ampla gama de aplicações, pode suportar vários tipos de perfuração, como vertical, horizontal e inclinada. Existem modelos correspondentes disponíveis para perfuração de engenharia rasa, de dezenas de metros, até perfuração geológica, com profundidade de milhares de metros.
Os dados coletados podem ser armazenados a longo prazo e exportados a qualquer momento, facilitando a análise posterior de reprodução e o arquivamento do projeto. Resultados padronizados, como gráficos de barras e o diagrama completo da parede do furo, também podem ser gerados, sendo convenientes para a saída de relatórios de exploração ou inspeção.
Soluções de adaptação correspondentes são projetadas para diferentes condições de trabalho: a imagem óptica atende às necessidades de observação de alta resolução de poços com água limpa, a imagem acústica não é afetada pela turbidez do fluido do poço e modelos especiais para o fundo do poço atendem aos requisitos de segurança à prova de explosão. Soluções de produto adequadas podem ser encontradas para todas as diferentes condições de local.
Ponto de venda do produto
Muitos modelos possuem um bom grau de integração funcional, permitindo a aquisição simultânea de imagens, medição de profundidade, registro de orientação e outras tarefas ao abaixar a sonda uma vez, obtendo dados completos para toda a seção do poço e reduzindo etapas repetitivas de trabalho de campo.
O produto suporta ajustes personalizados. Sondas, comprimentos de cabo e classificações de pressão com parâmetros correspondentes podem ser selecionados com base no diâmetro de perfuração, profundidade do furo e requisitos de suporte de pressão do projeto, permitindo a adaptação às necessidades personalizadas de diferentes projetos.
O software de análise de suporte possui funções completas, suporta costura automática de imagens, anotação de parâmetros, exportação de dados em vários formatos e geração de resultados padronizados. Ele pode gerar diretamente os resultados da análise para uso em relatórios, reduzindo a carga de trabalho do processamento de dados posterior.
Produtos padronizados maduros estão disponíveis para diferentes cenários de aplicação, desde a exploração geológica convencional até a inspeção de engenharia de fundações em estacas e a detecção de minas de carvão subterrâneas, com desempenho estável.
Muitos modelos portáteis foram lançados. Esses modelos são relativamente pequenos e leves, e a unidade principal pode operar independentemente. Eles são adequados para trabalho de campo e operações em locais subterrâneos, têm baixos requisitos para as condições de operação do local e podem ser operados por uma única pessoa.
