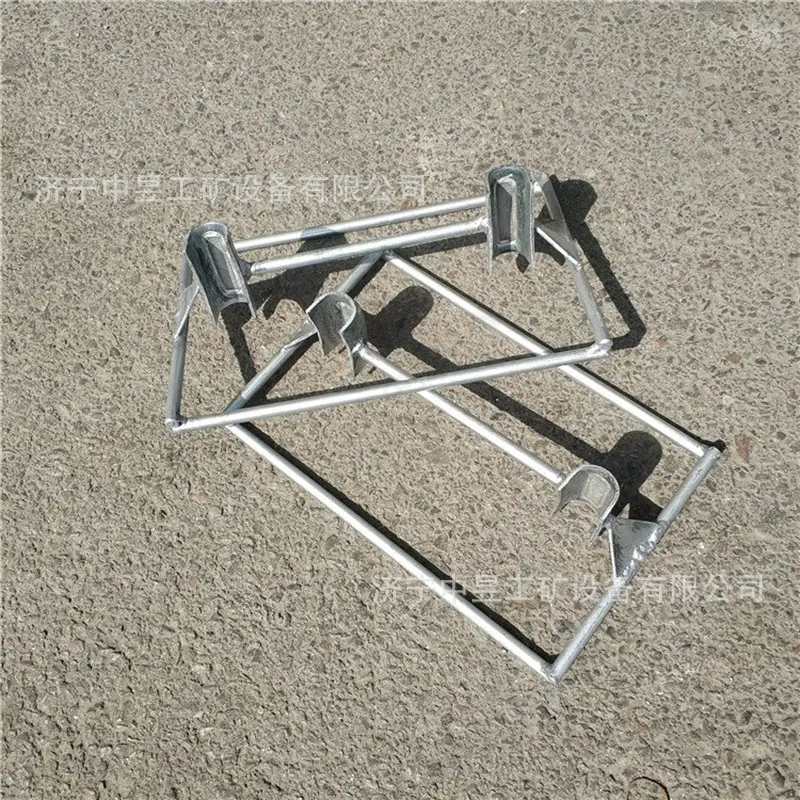

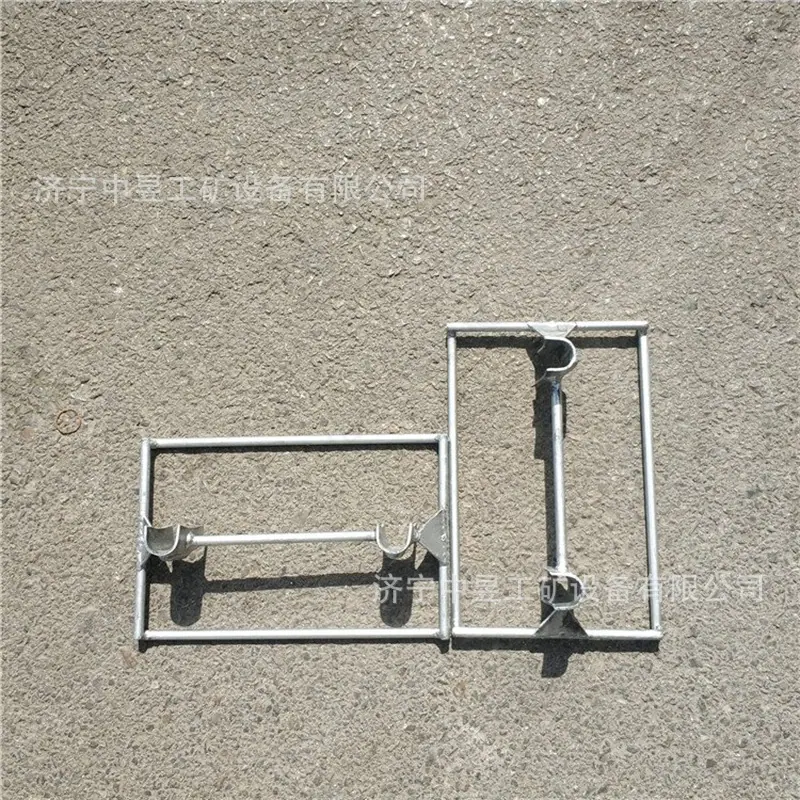

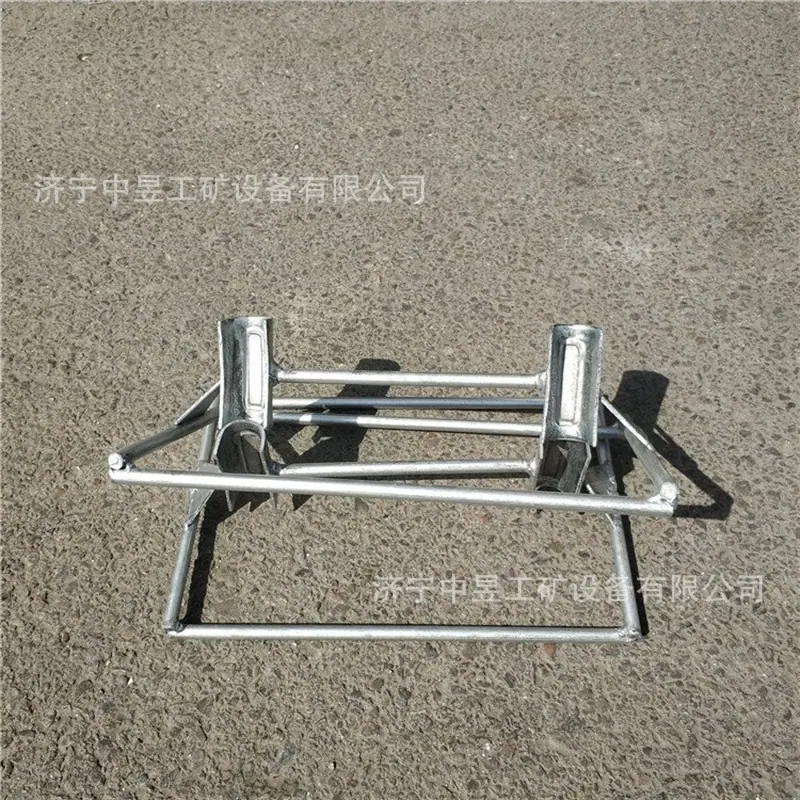

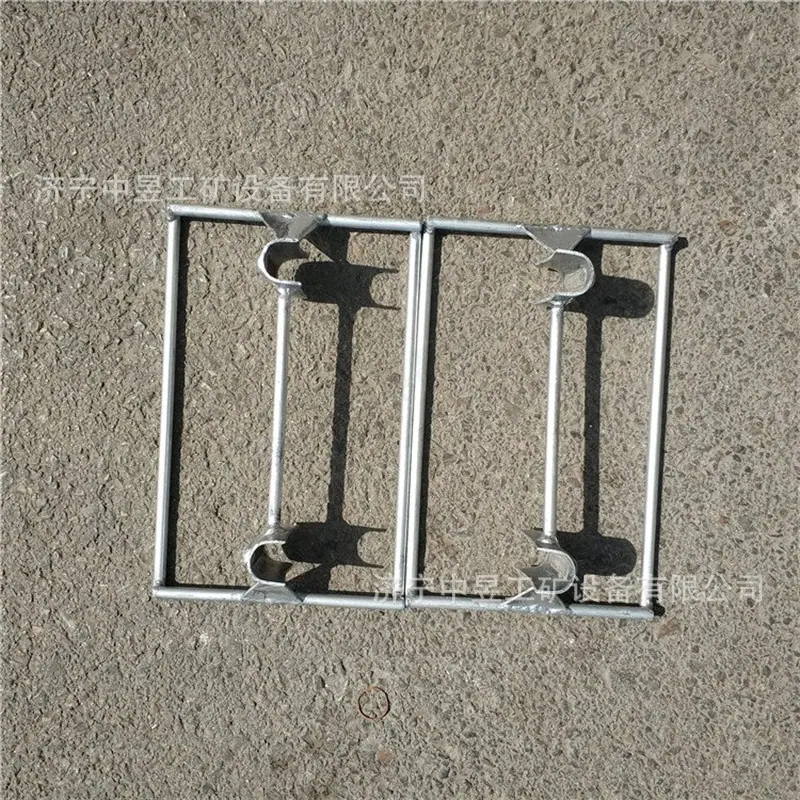

Suporte de Âncora de Espiral Tipo II e Tipo III Âncora Magnética Instalação Suporte de Trilho de Cimento

A estrutura de ancoragem de estacas helicoidais é uma ferramenta e equipamento chave na construção de vias férreas. É usada principalmente para fixar com precisão estacas helicoidais em dormentes de concreto, garantindo a precisão da posição da estaca e a estabilidade estrutural. É amplamente utilizada na construção de ferrovias modernas, metrôs e linhas de transporte pesado, melhorando significativamente a eficiência da colocação de trilhos e a qualidade da engenharia.

I. Funções e Papéis Principais

A função principal da estrutura de ancoragem é posicionar precisamente os pinos helicoidais no processo de ancoragem de enxofre ou no processo de luva pré-embutida. Isso inclui controlar sua posição central, verticalidade e altura, evitando assim desvios causados pela operação manual. Após o uso da estrutura de ancoragem, as tolerâncias posicionais e geométricas da instalação dos pinos podem ser controladas dentro de uma faixa muito pequena, garantindo a distribuição uniforme da força do sistema de fixação subsequente e a suavidade da via.

2. Principais características

Posicionamento de alta precisão
O suporte de ancoragem é projetado com um molde para garantir que o erro de centralização da estaca roscada no furo do dormente seja inferior a 1 mm e o desvio na verticalidade seja inferior a 1°, atendendo aos requisitos de construção de linhas de alto padrão.

Alta eficiência de construção
Em comparação com o alinhamento manual tradicional, o uso de quadros de ancoragem permite operações em lote, especialmente no processo de "anti-ancoragem". Com a construção de dormentes invertidos, a inserção de pregos pela parte inferior, coordenada com os moldes das placas de ancoragem, reduz significativamente a contaminação da vala do leito da via, melhorando a velocidade operacional e a utilização do canteiro.

Adequado para vários tipos de dorminhocos
Existem quadros de ancoragem especiais no mercado adequados para dormentes de concreto Tipo II e Tipo III e dormentes de ponte, e vários tipos também foram desenvolvidos, como ancoragem positiva, ancoragem reversa e aqueles com funções de atração magnética, para se adaptar às necessidades de diferentes cenários de construção.

Operação intuitiva, qualidade controlável
A estrutura do quadro de ancoragem é simples, e os trabalhadores podem começar após um treinamento simples. Durante a construção, o parafuso de ancoragem é posicionado e fixado antes da inserção, evitando profundidade insuficiente ou inclinação devido a erros táteis e melhorando a estabilidade geral da qualidade da ancoragem.

Suporte para atualizações de processos ecologicamente corretos
Com a promoção de novos processos, como conduítes plásticos embutidos, as estruturas de ancoragem também estão se desenvolvendo em direção à leveza e modularidade. Combinado com métodos de construção sem enxofre, isso reduz as emissões de gases tóxicos e a geração de resíduos sólidos, contribuindo para a construção ferroviária verde.
