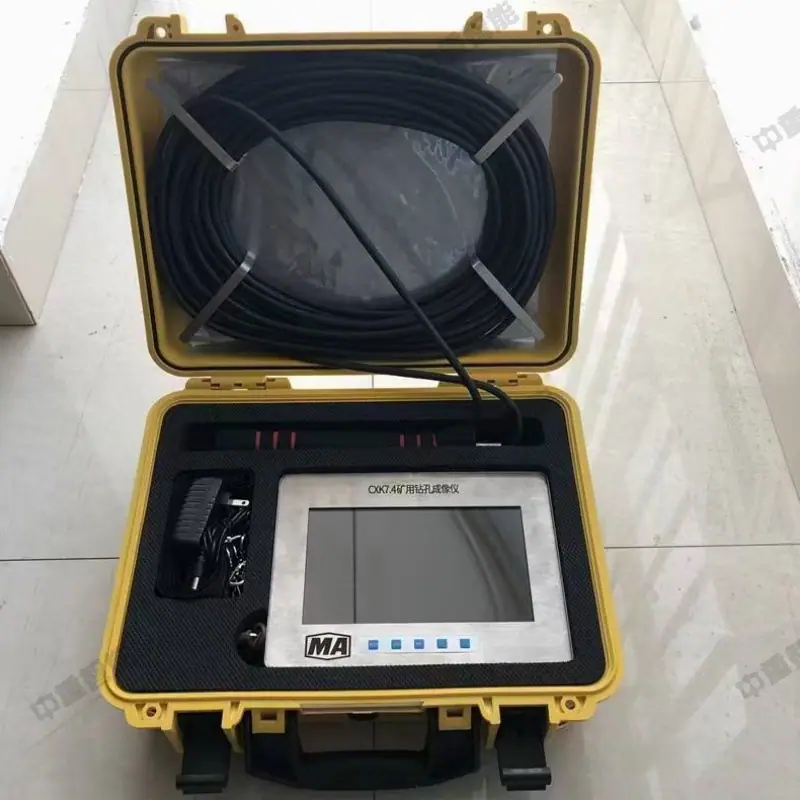

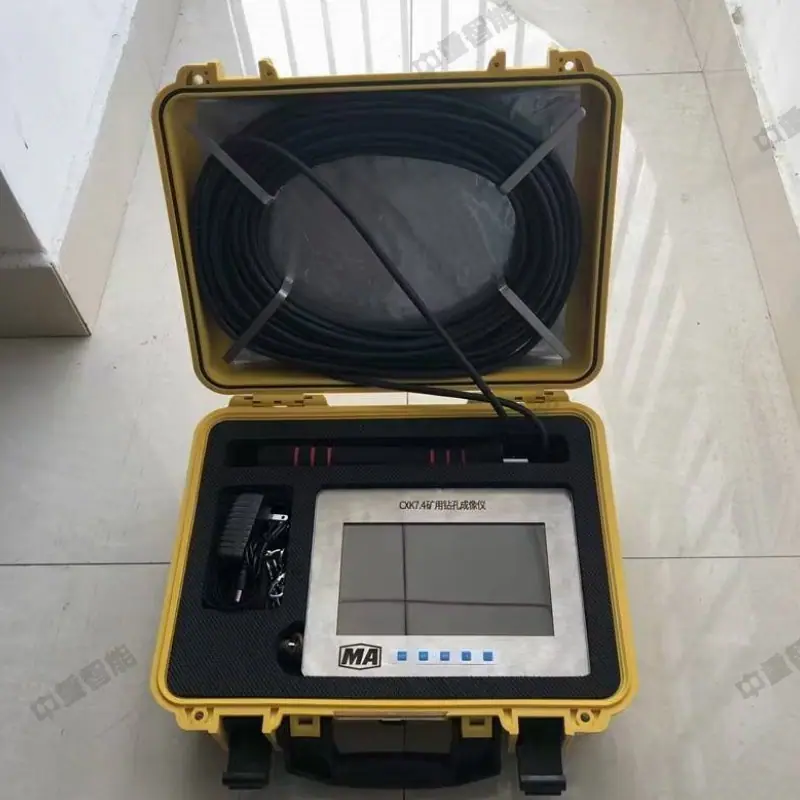

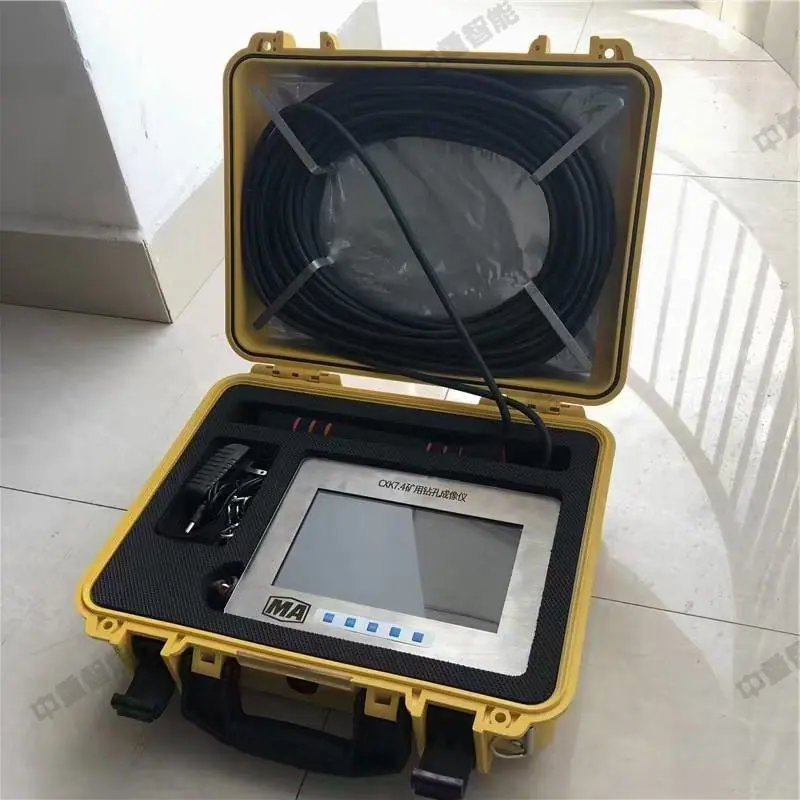

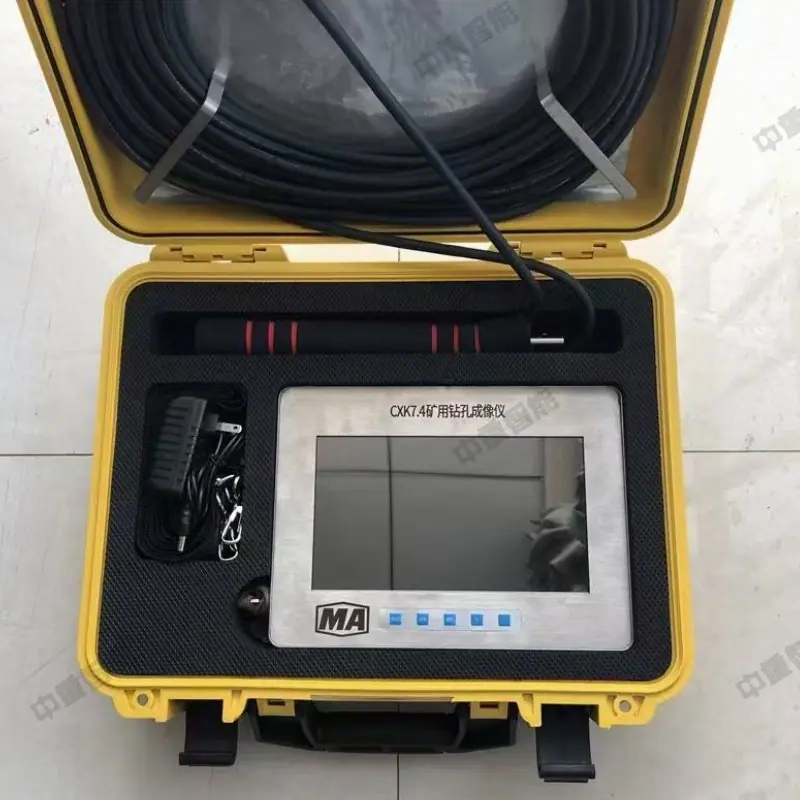

Instrumento de Imagem para Perfuração de Mina de Carvão Cxk7.4 Captura Imagens com Display Intuitivo, Instrumento de Imagem para Perfuração de Mina de Carvão

Introdução ao produto de imagem de perfuração de mineração:

O instrumento é adequado para todos os tipos de inspeções de poços sob condições adversas em minas de carvão. Ele pode criar imagens e registrar toda a parede do poço, capturar imagens de peças importantes e ampliar peças. É usado principalmente para observar a ocorrência e desenvolvimento de fissuras, aquíferos, cavernas cársticas e a localização de saídas de aquíferos; observar a tendência, espessura, inclinação e inclinação das camadas de carvão e outros corpos de minério, o grau de ganga intercalar e rachaduras de separação com a camada rochosa superior, etc.; distinguir várias estruturas geológicas, como corpos de minério, corpos rochosos, camadas de carvão e camadas de solo. O aparelho adota tecnologia embarcada e é desenvolvido com base no sistema Android. Ele integra funções como aquisição e armazenamento de imagens de poços, aquisição e armazenamento de vídeo, medição de trajetória de poços, medição de profundidade, expansão e emenda de imagens, e completa as necessidades de observação abrangentes e intuitivas do usuário para poços em uma única medição.

Parâmetros do produto do imager de perfuração de mineração:

• Tipo de Produto Portátil

• Tempo de trabalho contínuo não inferior a 8 horas

• Formato de gravação de vídeo MPEG-4

• Tela colorida sensível ao toque de 7 polegadas

• Capacidade de armazenamento não inferior a 32G

• Peso do produto: unidade principal cerca de 2,5 kg, contador cerca de 1 kg

A sonda 26T pesa cerca de 0,8 kg, a sonda 42T pesa cerca de 1,2 kg

• O erro de medição de profundidade não é superior a ±1%

• Intensidade de luz não inferior a 1.000 Lux

• Faixa de medição de inclinação: ±90°, precisão: ±0,2°, resolução: 0,01°

•Faixa de medição de azimute 0°~360°, precisão ±1,5°, resolução: 0,01°

• Faixa de medição do ângulo de orientação da ferramenta 0°~360°, precisão ±1,5°, resolução: 0,01°

• Resolução não inferior a 700 linhas
