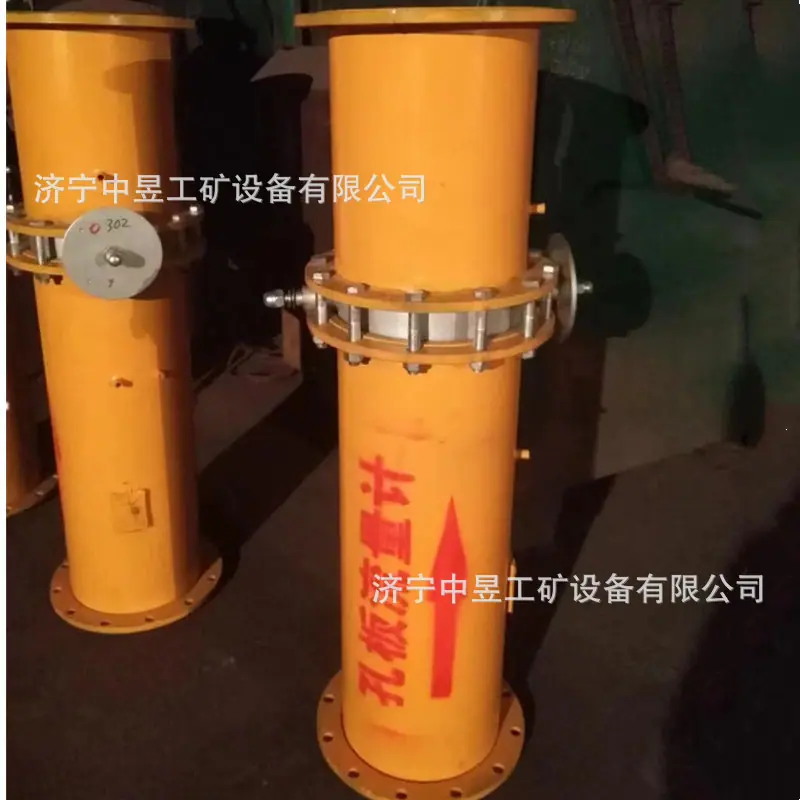

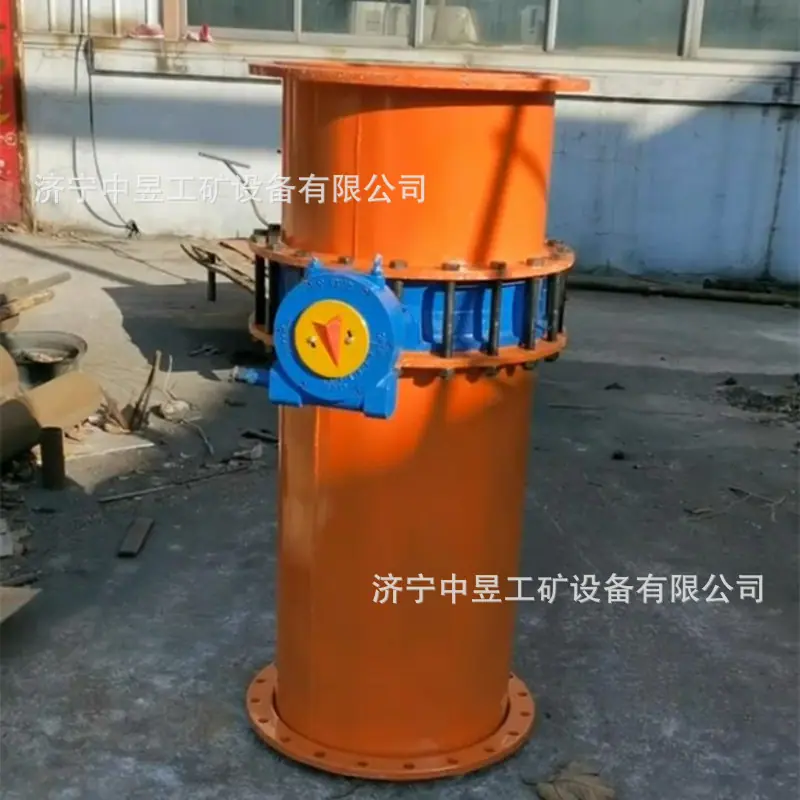

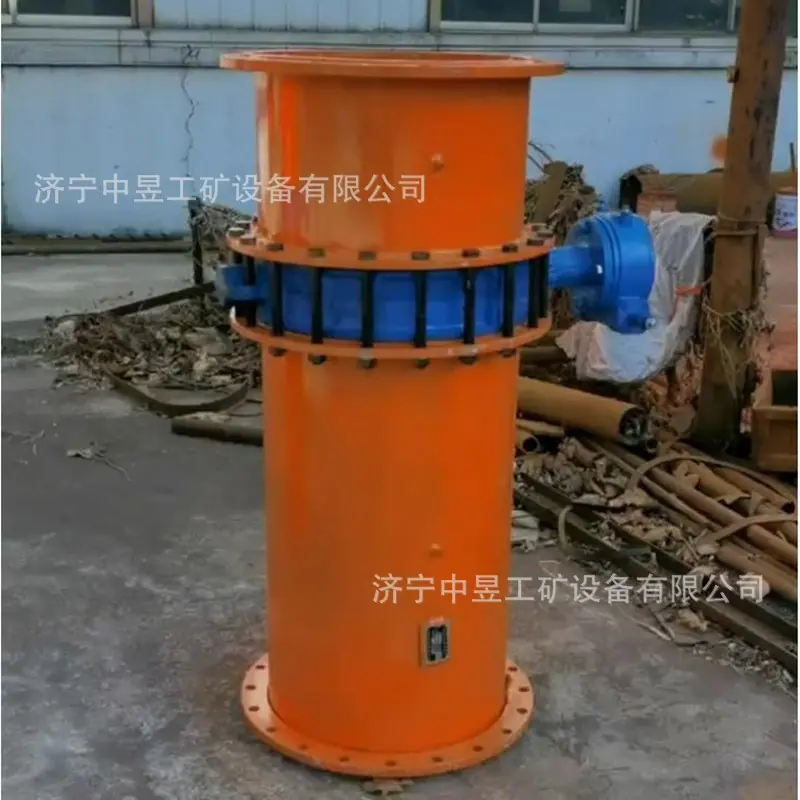

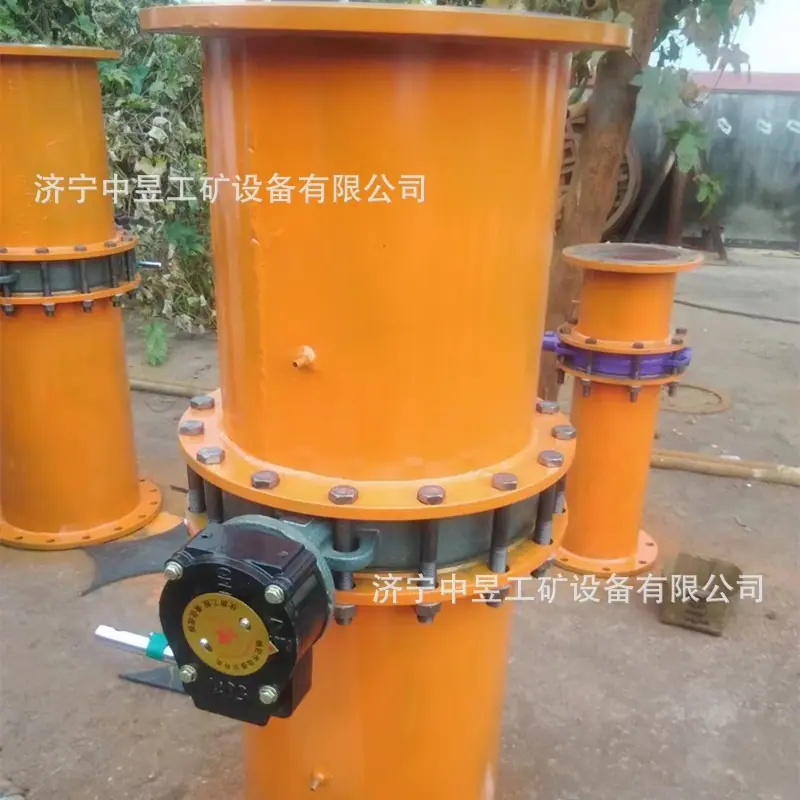

Medidor de Vazão de Orifício Rotativo para Mineração Dn350, Medidor de Vazão de Orifício para Gasodutos Subterrâneos

O medidor de vazão por orifício rotativo é um instrumento de medição de vazão projetado para ambientes industriais complexos, especialmente adequado para monitorar o fluxo de gás ou líquido em condições de trabalho com alta poeira e alta resistência, como minas de carvão, plantas químicas e minas.

Princípio de Funcionamento: Medição Inteligente Baseada em Pressão Diferencial

Medidores de vazão por orifício rotativo são um tipo de medidor de vazão por pressão diferencial. Sua medição é baseada na relação funcional entre a diferença de pressão gerada e a vazão quando um fluido passa por um dispositivo de estrangulamento. Quando o fluido flui através de uma placa metálica com furos circulares (placa de orifício), o fluxo se contrai, a velocidade do fluxo aumenta e a pressão estática diminui, criando uma diferença de pressão através da placa de orifício. Essa diferença de pressão é diretamente proporcional ao quadrado da vazão. Ao medir essa diferença de pressão com um transmissor de pressão diferencial, a vazão em tempo real pode ser calculada.

Ao contrário das placas perfuradas fixas tradicionais, o design rotativo permite que a placa perfurada mude de estado girando a alça:

Estado de medição: O disco de orifício é inserido verticalmente na tubulação, formando uma restrição e gerando uma diferença de pressão;
Estado de bypass: A placa de orifício gira paralelamente à direção do fluxo, permitindo que o meio passe sem resistência, reduzindo a resistência do sistema.
