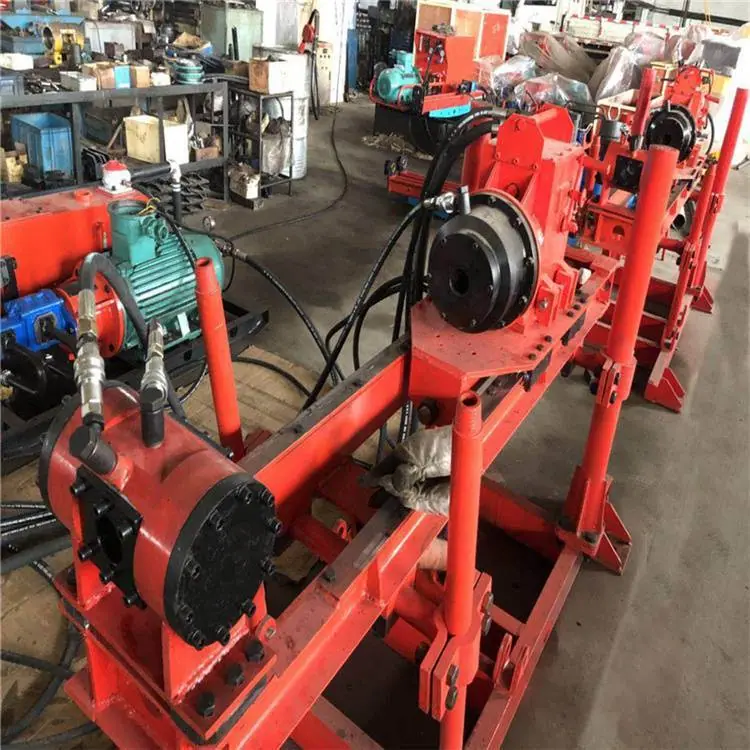

A sonda de perfuração tipo Y-4 é a sonda de perfuração diamantada axial do nosso país. Possui um design avançado, layout razoável, estrutura compacta, operação flexível, é robusta e durável, tem boa desmontagem, é conveniente para realocação e fácil de reparar. Pode ser usada para exploração de depósitos minerais sólidos, geologia de engenharia e exploração de águas subterrâneas, exploração superficial de petróleo e gás, injeção de barragens, ventilação de túneis e perfuração de drenagem.
Os principais parâmetros técnicos:
1、Profundidade de perfuração haste de perfuração 43mm: 1000 m
Haste de perfuração 50mm: 700 m
2、Velocidade do Rotador：（Oito Velocidades para Frente）135～1588 r/min；
(Duas velocidades reversas) 110; 338 r/min
Curso vertical: 600 mm
Diâmetro interno do eixo: 68 mm
Carga máxima: 54 kN
Grande força de extração: 72 kN
3、Velocidade de içamento do guincho (Terceira camada): 1,09; 2,02; 2,89; 4,18 m/s
Grande capacidade de elevação (corda única): 30 kN
4、Dispositivo Móvel
Curso do cilindro móvel: 400 mm
Distância da sonda de perfuração do colarinho do furo: 250 mm
5. Potência (configurada de acordo com as necessidades do usuário)
Motor elétrico, 30kW, 1470r/min
Motor a diesel, 36,75kW, 2000r/min
6、Peso (excluindo a unidade de alimentação): 1500 kg
7、Dimensões externas (comprimento×largura×altura): 2640×1100×1750 mm
