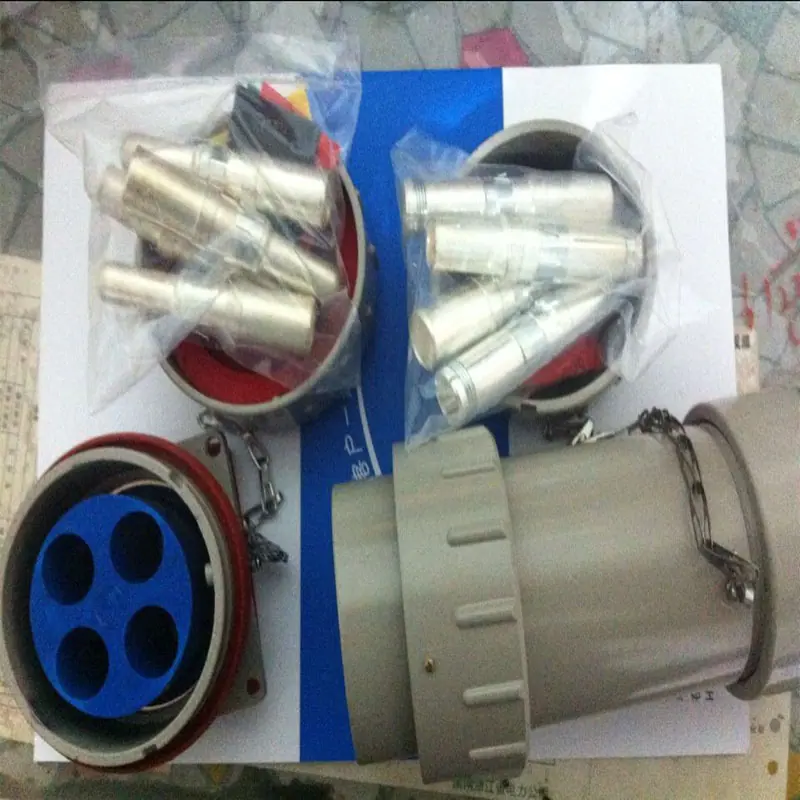

Parafuso de Plug à Prova de Explosão AC

Atmosferas de gás explosivas das classes IIA, IIB e IIC. *Especificar se a classe IIC é necessária

Grupo de Temperatura TI~T6

Tirar o pó das áreas dos 20º e 21º distritos

Escopo aplicável Significado do grupo

1.1 Divisão de áreas perigosas em ambientes com gases explosivos

Diferentes países e regiões dividem as áreas de risco de explosão de acordo com seus próprios padrões. Nosso país divide os ambientes com gás explosivo em Zona 0, Zona 1 e Zona 2 com base na frequência e duração da aparição de misturas de gás explosivas. (Consistente com a IEC - Comissão Eletrotécnica Internacional)

Zona 0: Um ambiente onde ocorrem misturas de gases explosivos continuamente ou por um longo período de tempo.

Zona 1: Um ambiente onde podem ocorrer misturas de gases explosivas durante a operação normal.

Zona 2: Um ambiente onde é improvável a ocorrência de misturas de gases explosivas durante a operação normal ou onde as misturas de gases explosivas só existem por um curto período de tempo.

A Zona 0 geralmente existe apenas no espaço interno de gás de recipientes selados, tanques de armazenamento, etc. No processo de projeto real, a Zona 1 raramente existe e a maioria dos casos pertence à Zona 2.

1.2 Os equipamentos elétricos à prova de explosão são divididos em duas categorias:

Equipamento elétrico classe I para minas subterrâneas de carvão

Equipamento elétrico Classe II usado em locais que não sejam minas

1.3 Os equipamentos elétricos de Classe II são divididos em três categorias: IIA, IIB e IIC de acordo com sua lacuna máxima de segurança de teste ou relação mínima de corrente de ignição para misturas de gases explosivos; e é dividido em seis grupos de T1 a T6 de acordo com sua temperatura máxima superficial.

1.4 As misturas de gases explosivos são agrupadas de acordo com a sua temperatura de ignição. Consulte a Tabela 1.

1.5 As misturas de gases explosivos são classificadas de acordo com seu intervalo máximo de segurança experimental (MESG) ou relação mínima de corrente de ignição (MICR), ver Tabela 2.

tabela 1

Grupo

Temperatura de ignição t(℃)

T1

450

T2

300

T3

200

T4

135

T5

100

T6

85

mesa 2

categoria

Máxima Distância Experimental Segura (MESG)(mm)

Relação mínima da corrente de ignição

ⅡA

≥0,9

>0,8

ⅡB

0,5<0,9

0,45≤MICR≤0,8

ⅡC

≤0,5

<0,45

Natureza: Sob condições de teste especificadas, a razão entre a corrente mínima de ignição de uma mistura explosiva de gás ou vapor e a corrente mínima de ignição de uma mistura explosiva de metano. A China classifica gases e vapores que são substâncias perigosas em Grupo IIA, Grupo IIB e Grupo IIC de acordo com sua razão de corrente mínima de ignição. Uma razão de corrente mínima de ignição ≤ 1,0 e > 0,8 é Grupo IIA; ≤ 0,8 e > 0,45 é Grupo IIB; ≤ 0,45 é Grupo IIC. Por exemplo, etano, etileno e acetileno são substâncias perigosas dos Grupos IIA, IIB e IIC, respectivamente.

A carcaça é fundida sob pressão em liga de alumínio ZL102, com um revestimento em pó eletrostático de alta pressão na superfície. Os fixadores expostos são feitos de aço inoxidável. Possui soquetes de múltiplas especificações para fácil manutenção.fonte de energia. Pode ser equipado com um interruptor principal, fornecendo proteção contra sobrecarga, curto-circuito, etc. Também pode ser equipado com uma função de proteção contra fuga de corrente, conforme necessário.

Roteamento de cabos

Está em conformidade com os requisitos das normas GB3836-2000 e IEC60079

Marca à prova de explosão: Exde II BT4, *Exde II CT4

Nível de Proteção: IP55, *IP65

Grau anticorrosivo: WF1

Tensão Nominal: AC220V/380V/50HZ

Corrente nominal: 16A, 32A

Número de polos :IP+N+PE 3P+N Número de circuitos:2, 3, 4, 6

Rosca de entrada: G2~G3

Rosca de saída de cabo: G1 1/2
