Régua de Medição de Plataforma Liga de Alumínio Régua Dobrável de Medição Trilho Completo com Medição de Limite de Altura Várias Especificações Régua de Plataforma

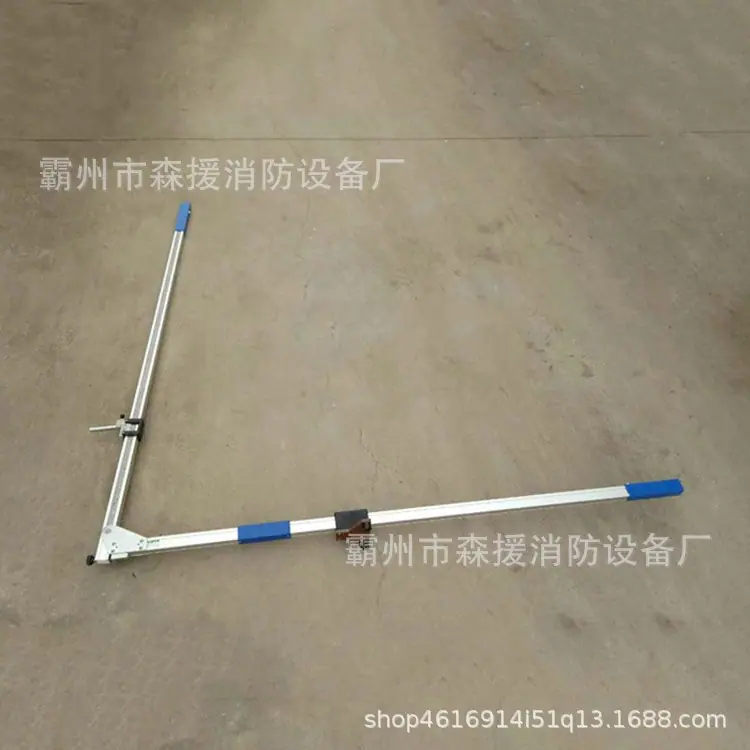

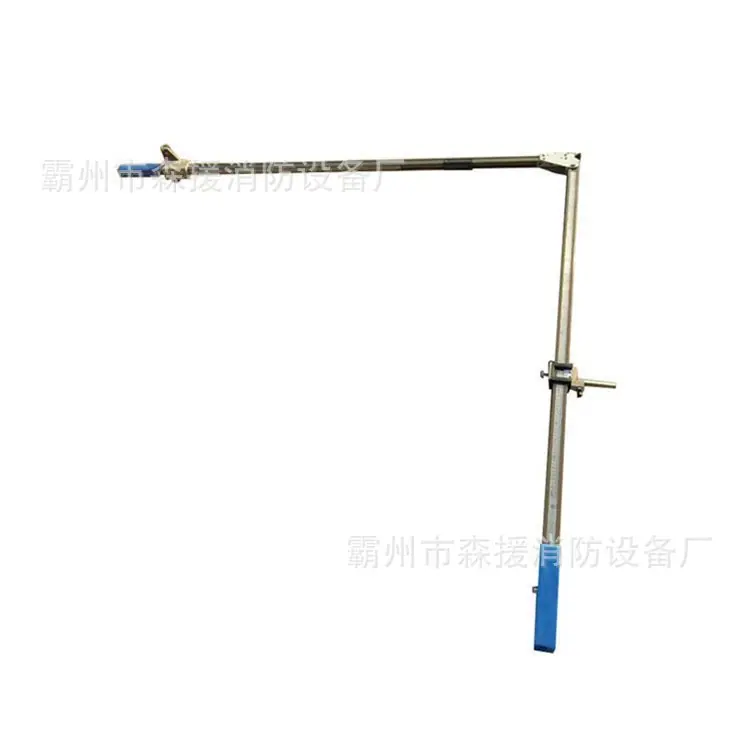

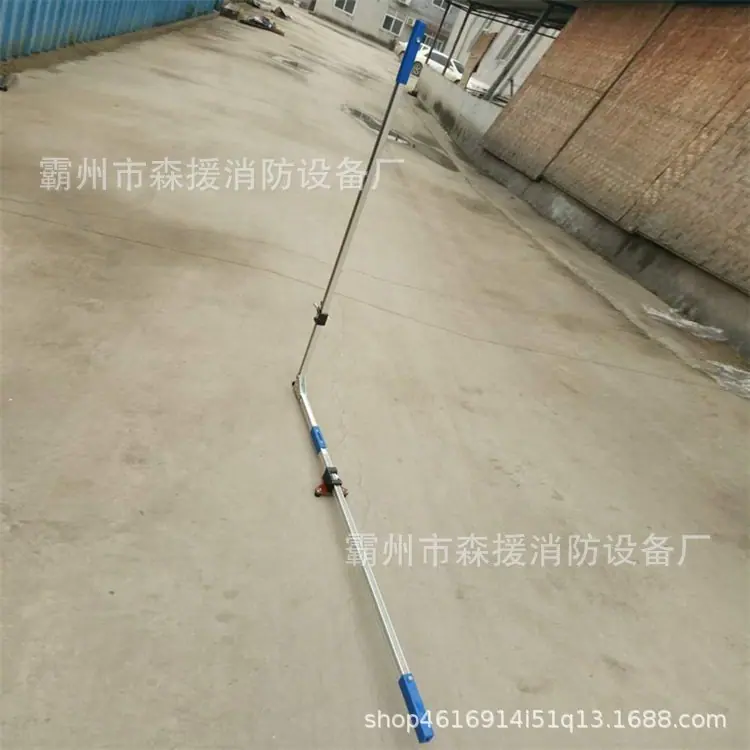

A régua de medição da plataforma é uma ferramenta de medição especial usada para medir a distância entre o centro dos trilhos ferroviários e a lateral da plataforma e a altura entre a superfície superior do trilho e o plano da plataforma.

Faixa de medição horizontal (distância entre o centro do trilho e a superfície da plataforma):1500mm-----2200mm Precisão: ±1mm

Faixa de medição de altura (distância do topo do trilho até a superfície plana da plataforma):200mm------1300mm Precisão: ±1mm

【Instruções】

1. Abra a régua vertical para que fique na posição vertical e aperte os parafusos de fixação.

2. Coloque a placa isolante na parte superior do trilho e faça com que as duas sondas se encaixem firmemente na parte interna do trilho.

3. Abra a haste de suporte da régua vertical para permitir que o ímã se encaixe no parafuso de ajuste.

4. Solte o parafuso de aperto da estrutura, puxe a barra transversal de modo que a borda esquerda da base de suporte da plataforma fique nivelada com a borda da plataforma.

5. Faça com que a haste de suporte da plataforma se encaixe na superfície da plataforma, deslize a estrutura da régua vertical até que a bolha horizontal esteja centralizada e aperte os parafusos de fixação da estrutura.

6. O valor na escala alinhado pela linha vermelha (刻线) na lupa é a leitura da distância do centro da bitola até a borda da plataforma; o valor na escala alinhado pelo '0' da escala vertical é a leitura da distância do topo do trilho de aço até a superfície da plataforma.

7. Após a conclusão da medição, dobre a haste de suporte da plataforma no assento da haste de suporte, afrouxe os parafusos de fixação para dobrar a régua vertical e prenda-a ao ímã.

【Precauções】

1. Evite colisões com forças externas o máximo possível durante o uso.

2. Manuseie com cuidado e não deixe cair nem jogue.

3. Antes do uso, deve ser inspecionado e certificado por uma agência de inspeção profissional. Durante o uso, inspeções periódicas devem ser realizadas, e o tempo recomendado é de três meses.
