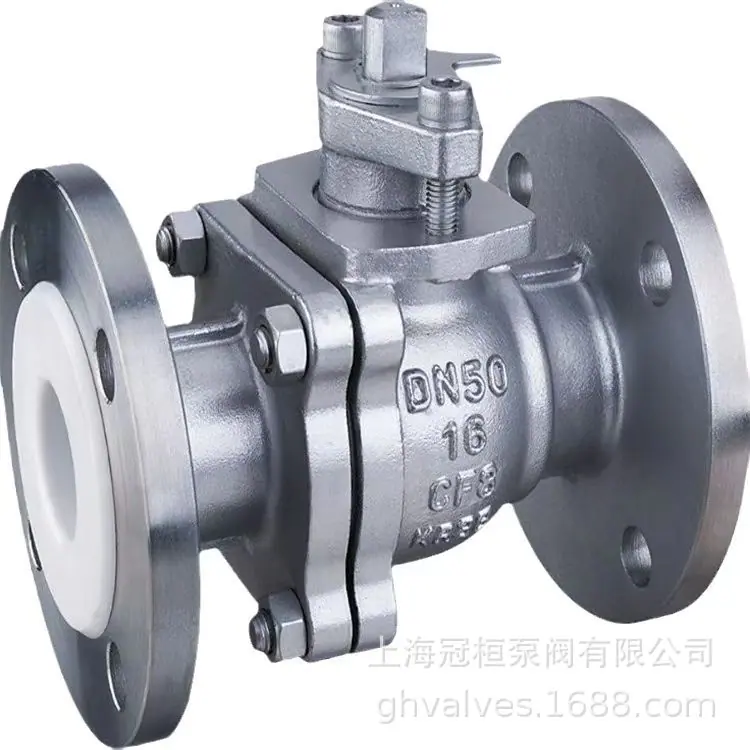

Q41F-10P Válvula de Esfera em Aço Inoxidável Válvula de Esfera Manual Vedação Macia Válvula de Esfera Industrial
110 dias
Mín. R$ 26.100 (60 un.)
Quantidade
Q41F-10P For details, Please contact customer service to rePort 0
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Modo de acionamento
Manual
Marca
Crown
Formulário de conexão
Flange
Mídia aplicável
Steam
Categoria de válvula 3C
Industry
Especificações e modelos
Q41F-10P For details, Please contact customer service to rePort 0
Forma
Ball type
Modo de acionamento
Manual
Marca
Crown
Formulário de conexão
Flange
Mídia aplicável
Steam
Categoria de válvula 3C
Industry
Especificações e modelos
Q41F-10P For details, Please contact customer service to rePort 0
Forma
Ball type
Modo de acionamento
Manual
Marca
Crown
Formulário de conexão
Flange
Mídia aplicável
Steam
Categoria de válvula 3C
Industry
Especificações e modelos
Q41F-10P For details, Please contact customer service to rePort 0
Forma
Ball type
Detalhes do produto
O texto nas imagens pode ser traduzido
características do produto
Meio Aplicável: Água, Gás, Produtos de Petróleo, Gás Natural e Meios Corrosivos Ácido-Alcalinos
Temperatura aplicável: -196～350℃
Método de acionamento: Manual, pneumático, elétrico, hidráulico, etc.
Diâmetro Nominal: dn15～250mm 1/2＂～10＂
Principais peças e materiais
|
número de série
não. |
Nome da peça
|
Material
|
|
|
GB
|
astm
|
||
|
1
|
corpo da válvula
|
WCB-C
|
a216-wcb
|
|
2
|
anel de vedação
|
PTFE
|
PTFE
|
|
3
|
esfera
|
1cr18ni9ti
|
ss304
|
|
4
|
noz
|
35
|
a194-2h
|
|
5
|
pregos
|
35crmoa
|
a193-b7
|
|
6
|
Corpo direito
|
WCB-C
|
a216-wcb
|
|
7
|
Junta
|
Grafite flexível + aço inoxidável
|
b12.10-304/f.g
|
|
8
|
enchimento
|
PTFE
|
PTFE
|
|
9
|
Prensa-gaxeta
|
WCB-C
|
a216-wcb
|
|
10
|
Posicionando peças
|
25
|
a105
|
|
11
|
Anel de retenção
|
65 minutos
|
aisi 1066
|
|
12
|
lidar
|
kt33
|
a47-667 gr.32510
|
|
13
|
Tronco
|
1cr33
|
a276-410
|
|
14
|
parafusos
|
35
|
a193-b7
|
|
15
|
Arruela de pressão
|
PTFE
|
PTFE
|
especificações
|
Base do projeto
|
série gb
|
série de API
|
|
|
padrões de projeto
|
gb/t12237
|
api6d
|
ansi b16.34
|
|
Comprimento da conexão do flange
|
gb/t12221
|
api6d
|
ansi b16.10
|
|
Comprimento da estrutura (soldada)
|
gb/t15188.1
|
api6d
|
ansi b16.10
|
|
Flange de conexão
|
gb/t9113
jb/t79 hg20592 |
ansi b16.5 b16.47
|
|
|
Extremidade de solda de topo
|
gb/t12224
|
ansi b16.25
|
|
|
Teste e Inspeção
|
gb/t9092
|
api6d
|
api598
|
pressão de teste
|
Nível de pressão
|
Pressão de teste (MPa)
|
||
|
Pressão nominal (pn)
|
Classe de libra (classe)
|
Teste de shell
|
Teste de vedação
|
|
1,0
|
-
|
1,5
|
1.1
|
|
1.6
|
-
|
2,5
|
1,76
|
|
2,5
|
-
|
3.8
|
2,75
|
|
4,0
|
-
|
6,0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3,0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15,0
|
11,0
|
|
-
|
10k
|
2.4
|
1,5
|
|
-
|
20 mil
|
5.8
|
4,0
|
