Calibração de Balança de Correia com 10kg 20Kg/M Código de Corrente Xhlm Código de Corrente de Ciclo 80kg Código de Suspensão 7.2- 8.2m de Comprimento

Shanghai Shirun Industrial Co., Ltd. | Pode ser enviado para inspeção pelo Instituto de Metrologia | Suporta personalização não padrão |

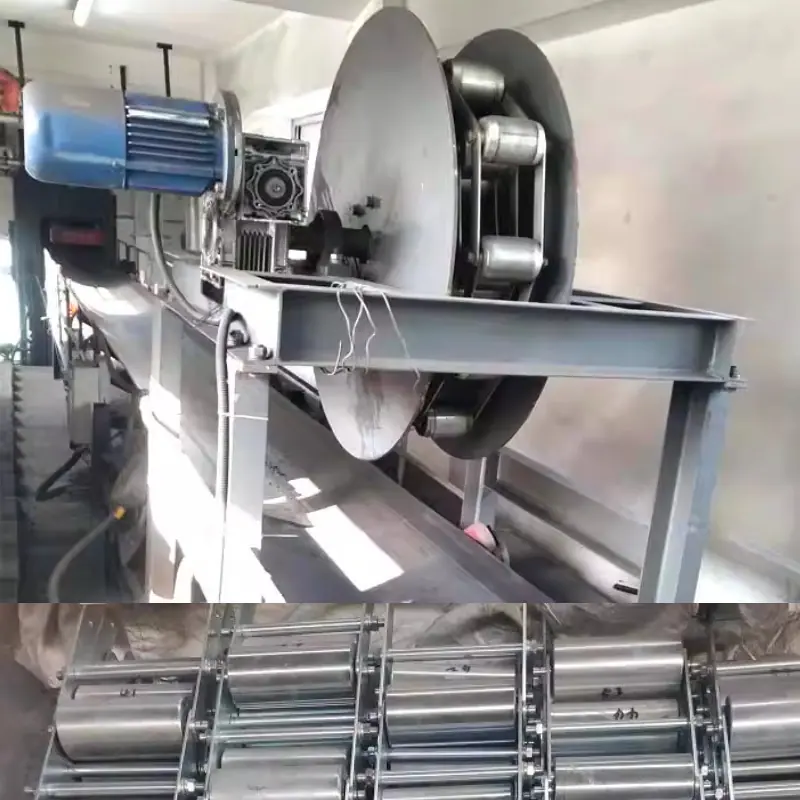

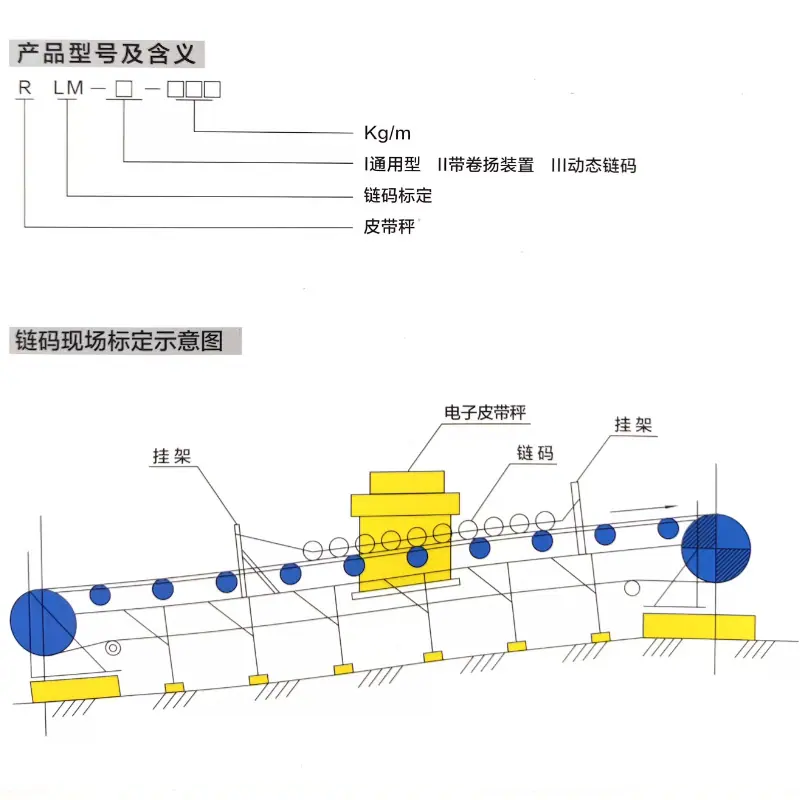

O dispositivo de código de corrente circulante é um dispositivo de padrão de calibração dinâmico em circuito fechado desenvolvido para balanças de correia eletrônicas. O conjunto completo de equipamentos é instalado acima da balança de correia e consiste em um anel de código de corrente padrão em circuito fechado, um suporte de estrutura de aço, um sistema de elevação elétrica, um sensor de velocidade, um instrumento de calibração dedicado e um sistema de controle PLC. Pesos estáticos tradicionais só podem completar a calibração estática de zero da balança de correia e não podem replicar a tensão, a resistência dos roletes e a inércia de rolamento do material durante a operação da correia, resultando em desvios significativos entre os resultados da calibração e as condições reais de trabalho. A calibração com materiais reais consome materiais e mão de obra, envolve procedimentos tediosos e é difícil de implementar no local. O anel de corrente fechado do código de corrente circulante circula sincronicamente com a correia transportadora, aplicando continuamente uma carga simulada padrão à seção de pesagem da balança de correia, replicando altamente as condições reais de operação do transporte de materiais a granel. Ele completa a comparação de valor dinâmico e a correção de erro da balança de correia, atendendo aos requisitos obrigatórios de verificação metrológica, reduzindo significativamente os custos de calibração da empresa e melhorando a confiabilidade dos dados de medição.

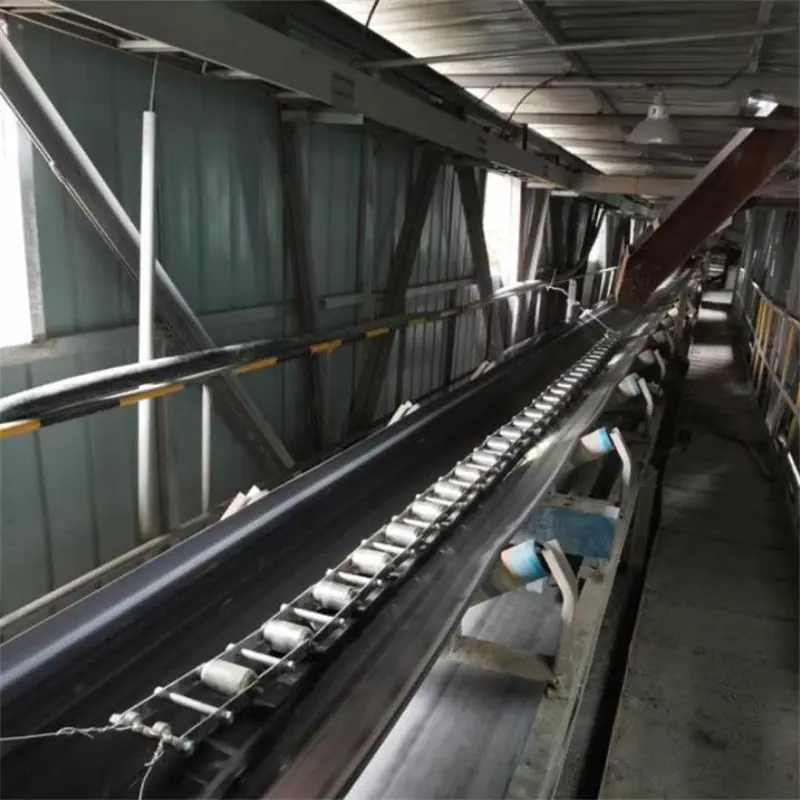

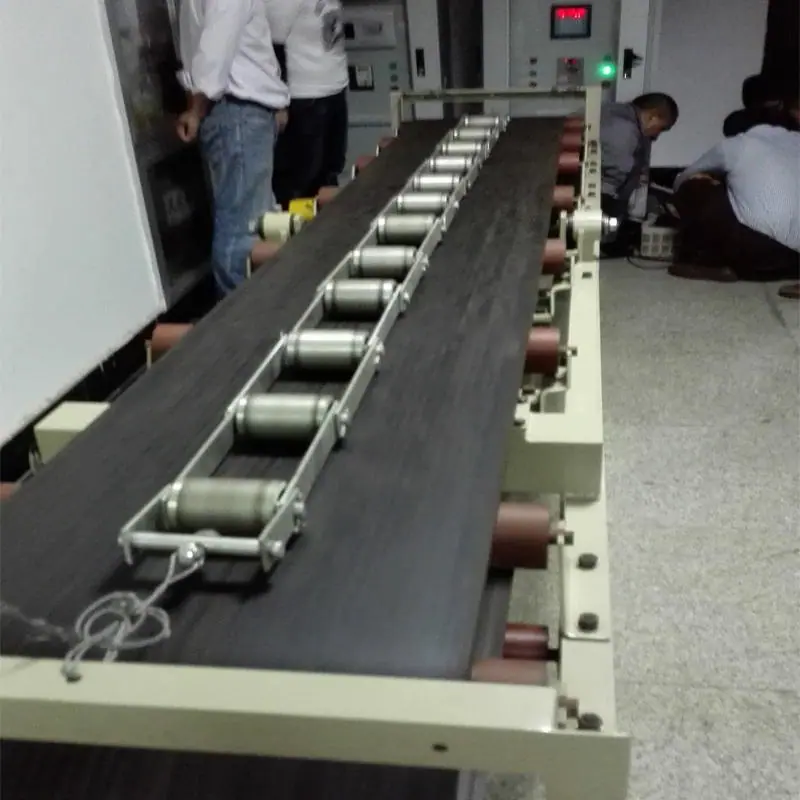

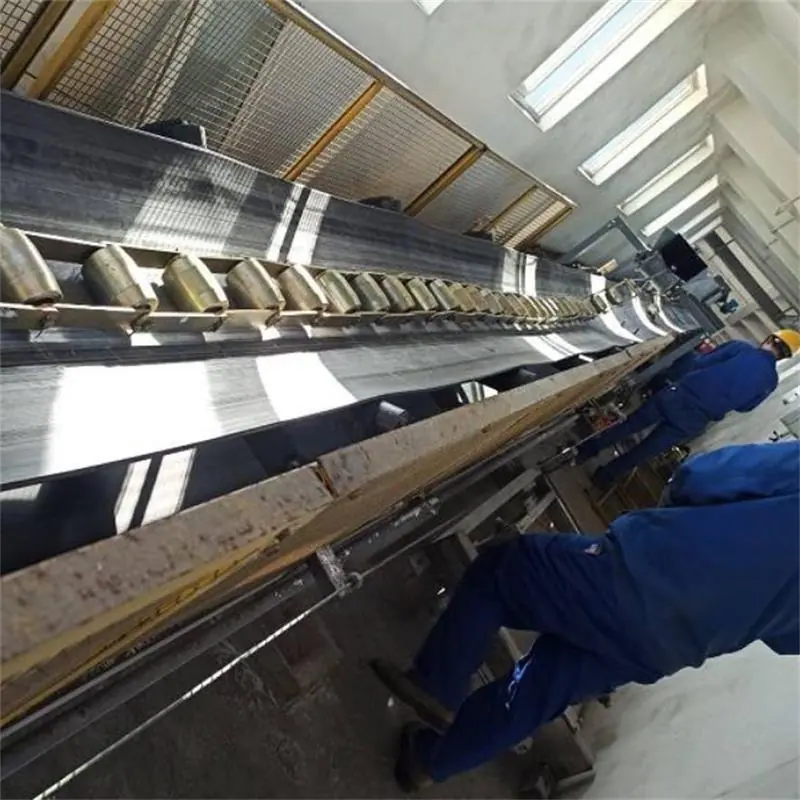

Durante a operação de calibração, o mecanismo de elevação elétrica abaixa suavemente o código de corrente de malha fechada sobre a superfície da correia. O código de corrente rola síncronamente em um movimento circulatório, impulsionado pelo atrito da correia. O peso por metro do código de corrente é um valor fixo padrão. Um instrumento dedicado coleta a velocidade da correia e o número de rotações do código de corrente, calcula automaticamente o peso cumulativo teórico e o compara com os dados exibidos pelo instrumento de balança de correia para determinar o erro e corrigir os parâmetros. Após a conclusão da calibração, uma operação de um toque levanta todo o conjunto de códigos de corrente da correia. Isso não afeta a operação normal de transporte da linha de produção. O equipamento suporta dois modos de operação: operação local e controle remoto da sala de controle central, adaptando-se às necessidades de locais de automação industrial.

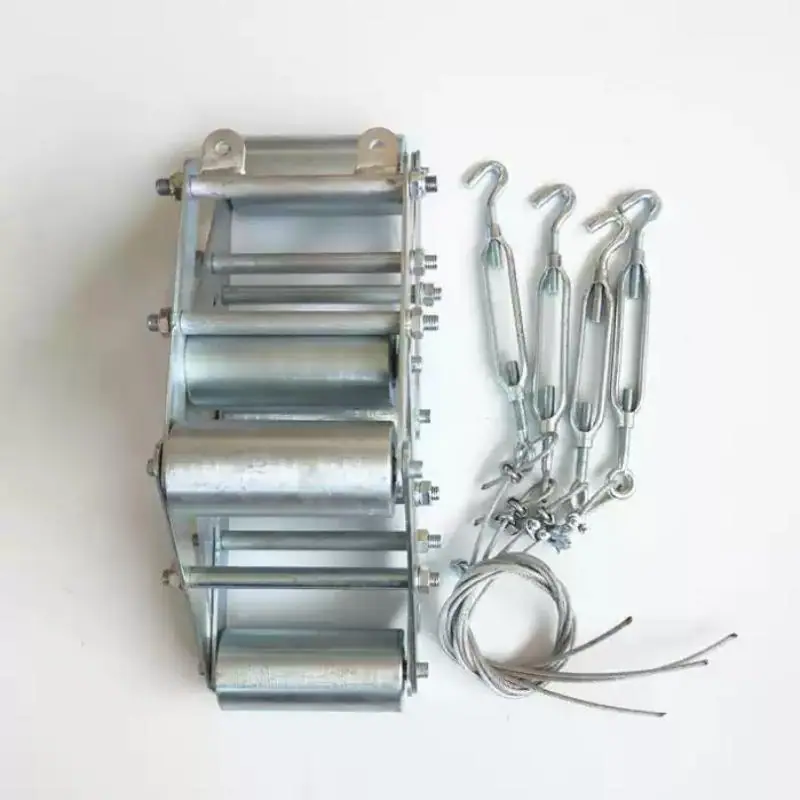

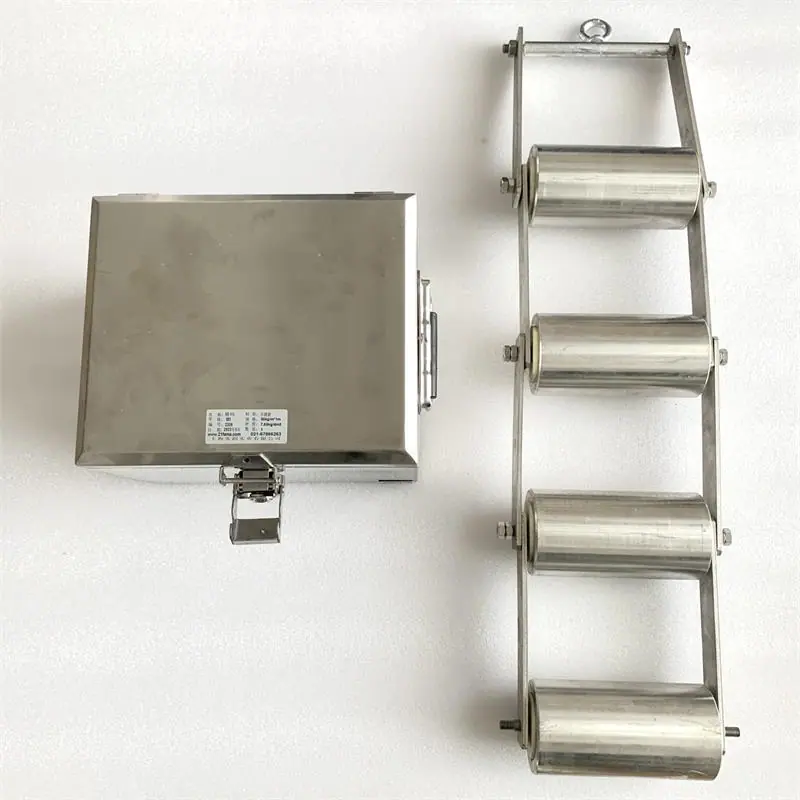

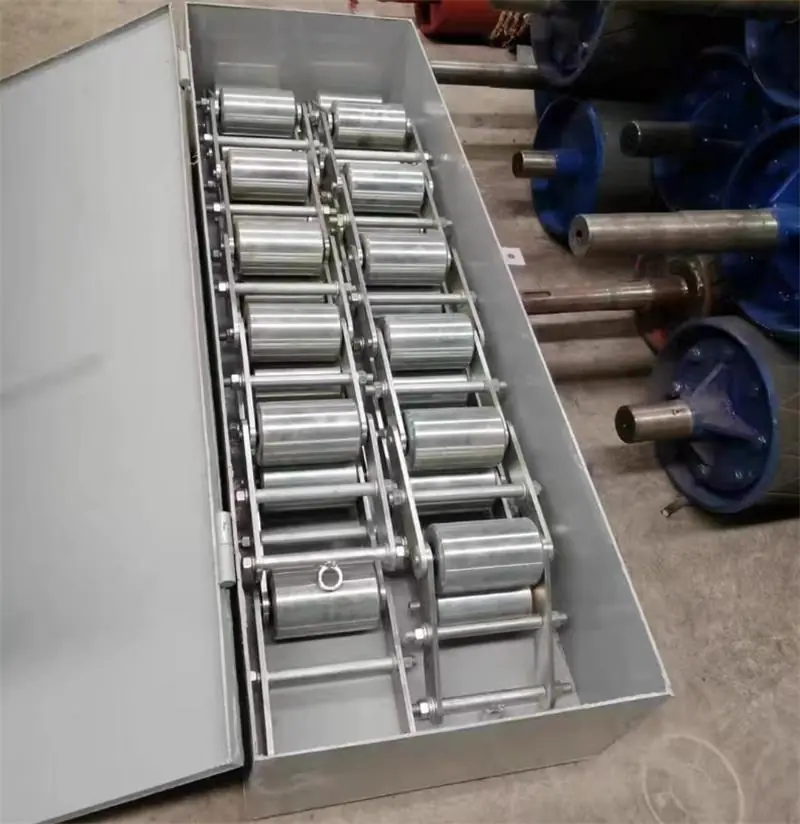

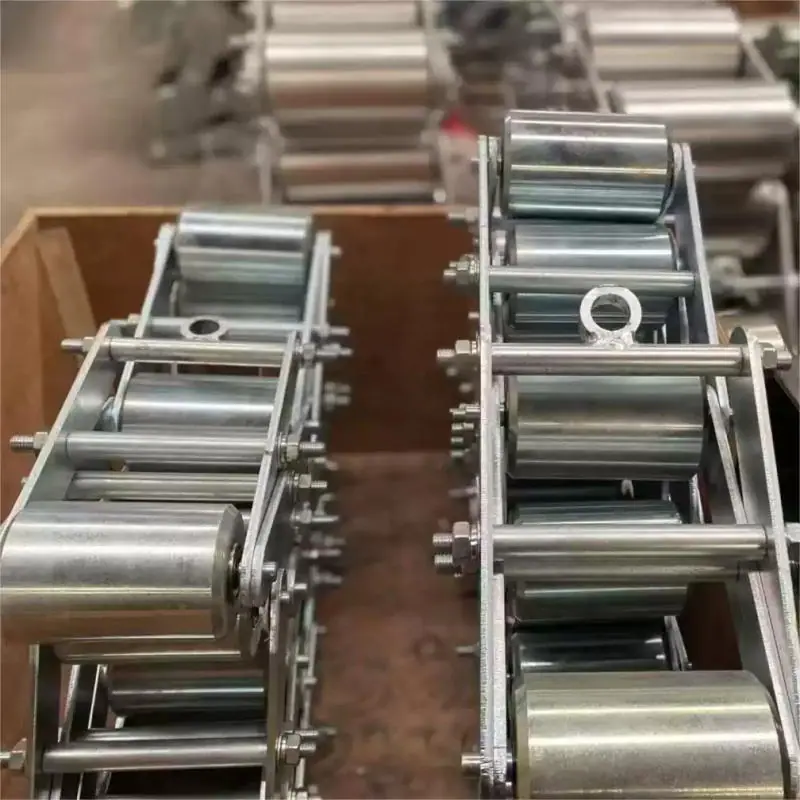

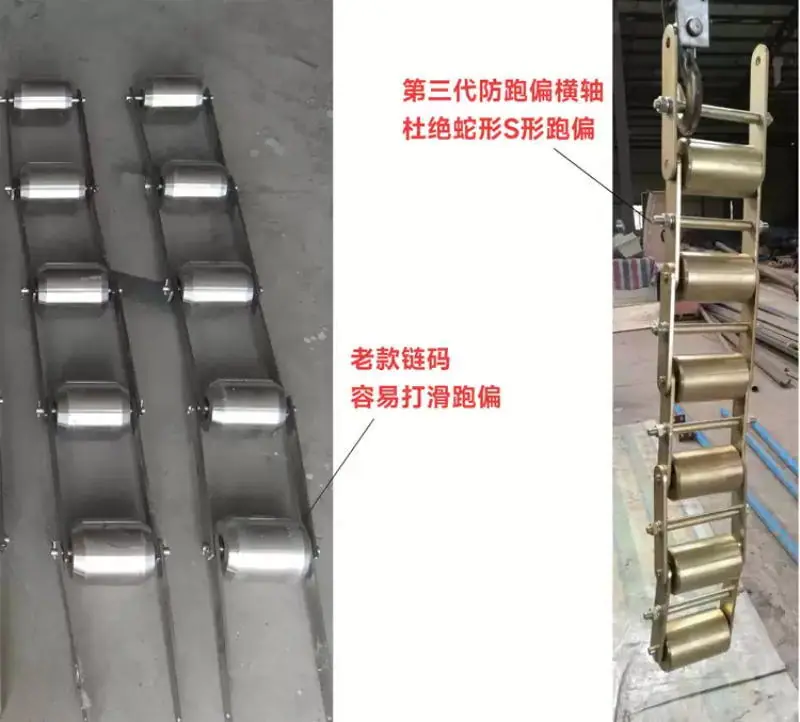

1. Anel de Corrente de Código Fechado Padrão：Componentes de medição principais, estrutura de circuito fechado com corrente de baldes de rolo em aço fundido / aço inoxidável 304, usinagem CNC, peso dos blocos de balde individuais rigorosamente calibrado, erro de peso linear unitário melhor que ±0,05%, rolo gira flexivelmente sem emperrar, tratamento de superfície de galvanização a quente anticorrosivo, material opcional de aço inoxidável adequado para ambientes com névoa salina costeira, úmidos e corrosivos.
2. Base de suporte para estrutura de aço：Formado por soldagem de aço estrutural, jateado, desoxidado e tratado anticorrosivo. Processado sob medida de acordo com a largura no local e o ângulo de inclinação da correia. Instalação estável, resistente a vibrações. Adequado para condições de inclinação de transportador de correia de 0-18°.

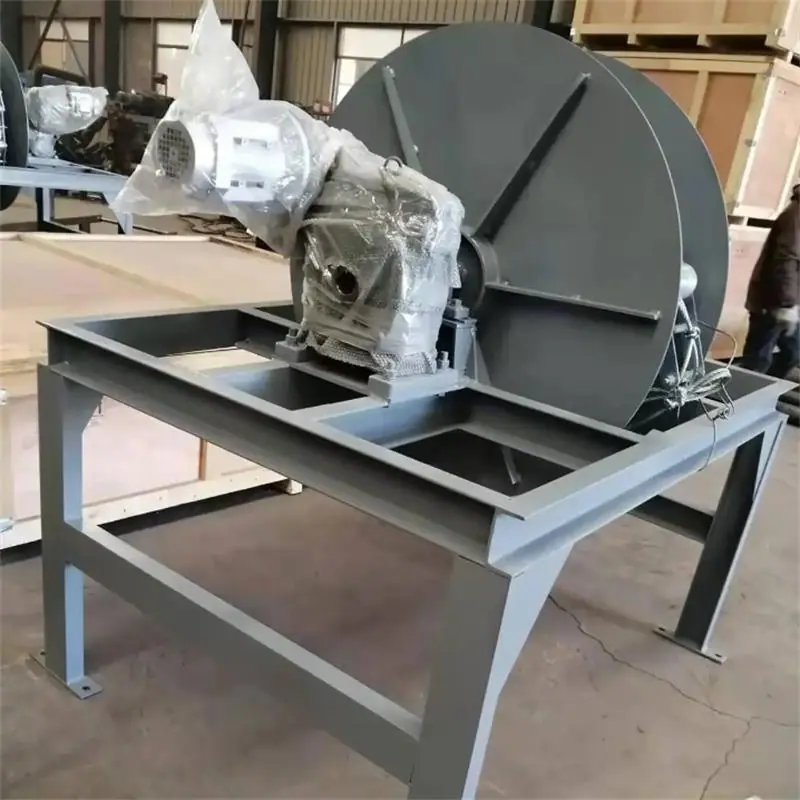

3. Sistema de Atuação de Elevação Elétrica：Mecanismo de elevação por haste de empurrar elétrica / guincho, operação suave, curso de elevação 800‑1400mm, descida com uma tecla, elevação, modos manual e automático duplos, equipado com proteção de parada de emergência para falhas.
4. Componente do sensor de velocidade：Unidade de medição de velocidade de alta precisão, aquisição em tempo real da velocidade de funcionamento da correia, garantindo cálculo preciso do fluxo.
5. Instrumento de Calibração Especializado e Sistema de Controle Elétrico：Controle integrado por PLC, pode exibir vazão instantânea, peso acumulado, número de ciclos de operação, alarmes de falha, suporta saída de sinal 4-20mA, pode se conectar ao sistema DCS, os dados podem ser armazenados, impressos, transmitidos remotamente, conveniente para arquivamento de registros.

✅ Alta precisão de calibração, conforma-se às condições reais de trabalho：O erro dinâmico acumulado do sistema é melhor que ±0,1%, o que pode atender à verificação de balanças eletrônicas de correia de classe 0,5. Ele simula o transporte contínuo de materiais, e os resultados da verificação são reconhecidos pela autoridade metrológica e podem passar pela verificação periódica obrigatória.

✅ Alto grau de automação, operação que economiza mão de obra：Conclusão em uma tecla de abaixamento, verificação e elevação, pode ser operado por uma única pessoa, suporta controle local no local + controle remoto central, reduz a carga de trabalho do pessoal no local e não interfere no ritmo de produção da linha de produção.

✅ Material sólido e durável, longa vida útil：O corpo principal é feito de blocos de aço fundido, galvanizados a quente para anticorrosão, aço inoxidável 304 é opcional, resistente a poeira, água da chuva e erosão por spray de sal. Sob condições normais de manutenção, a vida útil do equipamento pode chegar a 15-20 anos, com baixa taxa de falha e pequena carga de trabalho de manutenção.

✅ Especificações completas, suporta personalização não padrão： Adequado para transportadores de correia com largura de 500-2200mm; peso unitário de linha opcional de 5-150kg/m; o comprimento do código da corrente e o curso de elevação podem ser personalizados de acordo com a vazão da balança de correia e o comprimento da seção de pesagem; calibração de ponto único e multiponto são ambas realizáveis; adequado para sistemas de transportadores de correia com vazão máxima de 10000t/h.

✅ Reduzir os custos totais de uso：Substitui a verificação física tradicional de materiais, economizando uma grande quantidade de transferência de material, pesagem e entrada de mão de obra. Inspeção e manutenção diárias simples, reduz disputas de medição da balança de correia, garante a precisão da medição para liquidação comercial.

✅ Melhorar os serviços de metrologia de suporte：Os Produtos Industriais Shirun de Xangai passam por uma inspeção de peso para cada conjunto ao sair da fábrica, e registros de inspeção de fábrica são fornecidos. O suporte está disponível para enviar produtos ao Instituto Nacional de Metrologia para verificação, e um certificado de verificação será emitido; se a verificação metrológica for reprovada, o serviço pós-venda será fornecido, eliminando o risco metrológico do cliente.

folha

Amplamente utilizado em cenários como sistemas de transporte de carvão em usinas termelétricas, usinas de lavagem de carvão em minas de carvão, carregamento e descarregamento de materiais a granel em portos e terminais, linhas de produção de agregados em minas, metalurgia e aço, cimento e materiais de construção, transporte de matérias-primas químicas, e armazenamento e transferência de grãos, é usado para liquidação comercial, verificação periódica e calibração e depuração diária de balanças de correia eletrônicas para avaliação interna, e é um instrumento de medição padrão indispensável para empresas industriais e de mineração garantirem a precisão da medição da balança de correia.

1. O peso linear da unidade de código de corrente deve, de preferência, ser selecionado de acordo com 60%-80% da vazão máxima da balança de correia para garantir que a carga de calibração cubra a faixa de trabalho principal do equipamento e atinja o melhor efeito de calibração. 2. O comprimento efetivo do código de corrente precisa ser maior que o comprimento da seção de pesagem da balança de correia para garantir que a carga cubra totalmente a área de pesagem. 3. Para ambientes costeiros e altamente corrosivos, preferem-se códigos de corrente de aço inoxidável. Para condições de trabalho externas com muita poeira, recomenda-se o tipo de aço fundido galvanizado a quente espessado. 4. Por favor, forneça a largura da correia, velocidade da correia, inclinação da correia, capacidade da balança de correia e o espaço de instalação no local. Nosso gerente de vendas pode fornecer aos clientes um plano de seleção gratuito.

A Shanghai Shirun Industrial Co., Ltd., como fabricante de balanças de grande porte, possui especificações padrão para pesos de corrente circulante em estoque para entrega rápida. Os cronogramas de produção personalizados não padrão são organizados de acordo com os requisitos do projeto. Cada produto vem com um relatório de inspeção de fábrica e suporta inspeção pelo Instituto de Metrologia. Fornecemos documentação técnica, desenhos de instalação e orientação remota para instalação e depuração. Técnicos podem ser agendados para serviço no local. Durante o período de garantia do produto, danos não causados por humanos são cobertos por serviços de reparo e substituição de peças sobressalentes. Damos as boas-vindas a todos os clientes para ligar para fazer perguntas, solicitar desenhos e cotações de produtos e para visitar nossa fábrica pessoalmente.
