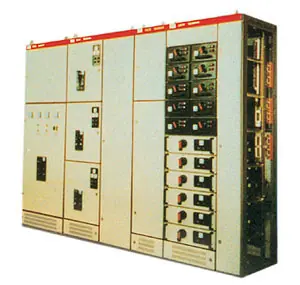

Gabinete de chaveamento extraível de baixa tensão série GCS Gabinete de força Gabinete de distribuição completa de baixa tensão Gabinete elétrico auxiliar de conversão de frequência Fornecimento

Descrição do produto:
    O Conjunto de Manobra de Baixa Tensão Tipo GCS Extraível é utilizado em sistemas de geração, distribuição e controle centralizado de motores em corrente alternada trifásica com frequência de 50 Hz, tensão nominal de trabalho de 400 V (690 V), corrente nominal de 4000 A e abaixo, e em compensação de capacitores em sistemas de geração, suprimento e distribuição. É amplamente utilizado em usinas de energia, indústria de petróleo, química, metalurgia, têxtil, edifícios altos e outros locais. Também pode ser utilizado em grandes usinas de energia, sistemas petroquímicos e outros locais com alto grau de automação e que requerem interface com computador. O Conjunto de Manobra de Baixa Tensão Tipo GCS Extraível (doravante denominado dispositivo) é um conjunto de manobra extraível de baixa tensão projetado e desenvolvido por um grupo de projeto conjunto com base nos requisitos das autoridades competentes, uma ampla gama de usuários de energia e institutos de projeto. Ele está em conformidade com as condições nacionais, possui indicadores de desempenho técnico, pode se adaptar às necessidades de desenvolvimento do mercado de energia e pode competir com produtos importados existentes.

Este dispositivo é adequado para os sistemas de distribuição de usinas de energia, petróleo, químico, metalúrgico, têxtil, cimento, edifícios altos e outras indústrias. Em locais com alto grau de automação, como grandes usinas de energia e sistemas petroquímicos, onde é necessária uma interface de computador, ele serve como um conjunto de painel de distribuição completo de baixa tensão para distribuição de energia, controle centralizado de motores e compensação de potência reativa em sistemas de geração e fornecimento de energia com frequência AC trifásica de 50(60)Hz, tensão nominal de trabalho de 380V(400), (600) e corrente nominal de 4000A e abaixo.
O projeto deste equipamento está em conformidade com normas como IEC439-1 "Painéis de manobra e controle de baixa tensão", GB7251 "Painéis de manobra e controle de baixa tensão" e ZBK36001 "Painéis de manobra e controle de baixa tensão extraíveis".
。

Características estruturais:

Unidade Funcional
     Molde de altura de gavetaNúmero é160 mm, dividido em1/4Unidade,1/2Unidade,1Unidade,1Unidade,2Unidade,3Seis séries de tamanhos de unidade, a corrente nominal do circuito da unidade tem630A、400A、250A、125A、63Ae outras especificações.
