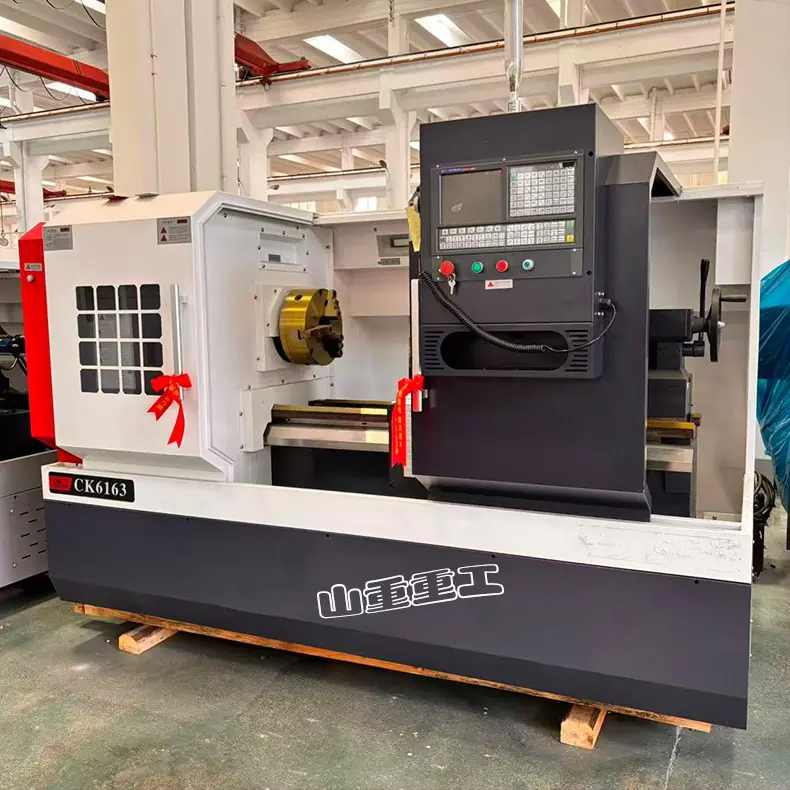

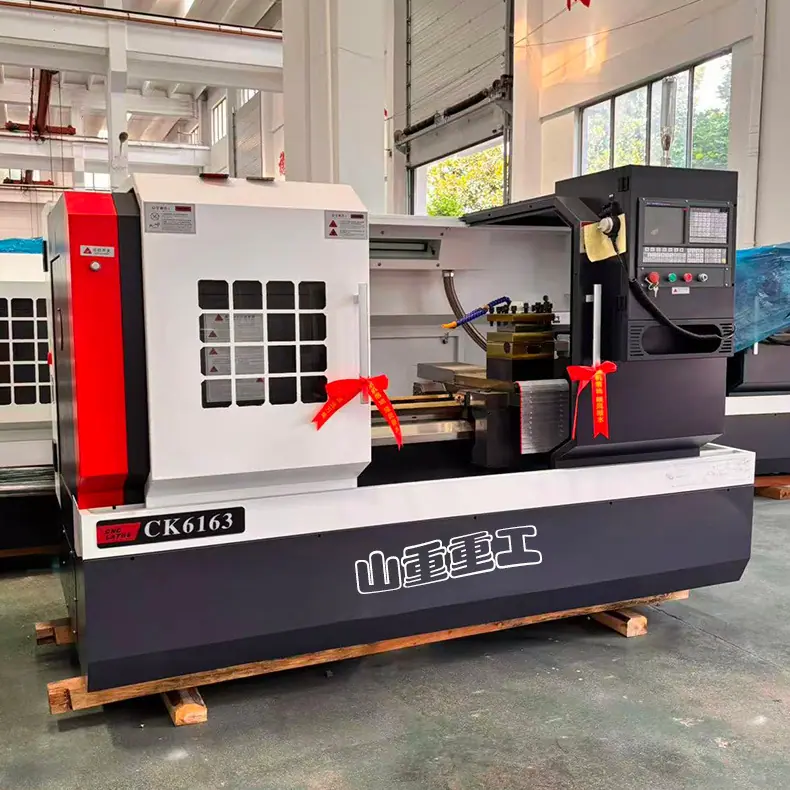

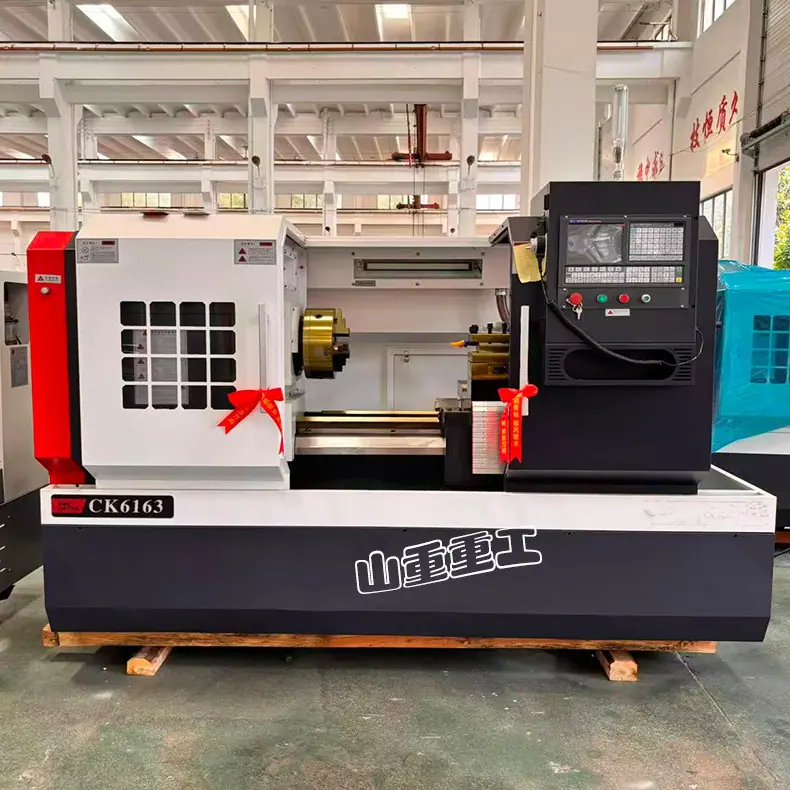

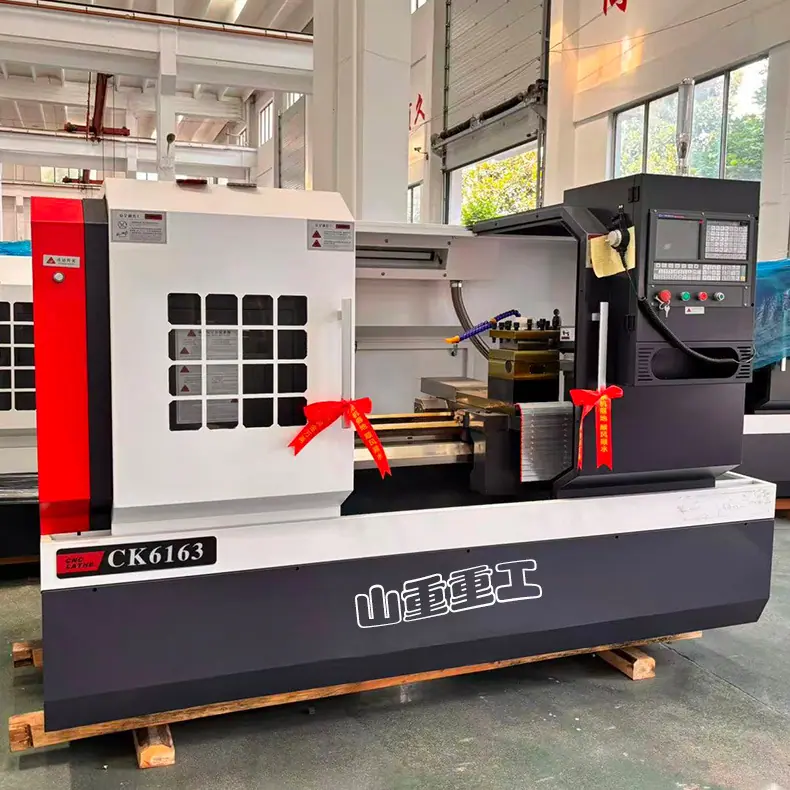

Torno CNC CK6163 Totalmente Automático Horizontal de Corte de Metal com Grande Diâmetro de Passagem Universal Fornecido pelo Fabricante
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CK6163 (modelos e especificações completos) |
|
Mudança manual |
|||
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630 (diâmetro de giro 630-1250 opcional) |
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
350 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1500 (comprimento de processamento de 1m-10m opcional) |
|
Largura da grade da cama |
Largura da guia |
milímetros |
550/600/755 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
3 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
104 |
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica Φ120/MT5 |
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Frequência variável de 3 velocidades VF. 3 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
10-1000 |
|

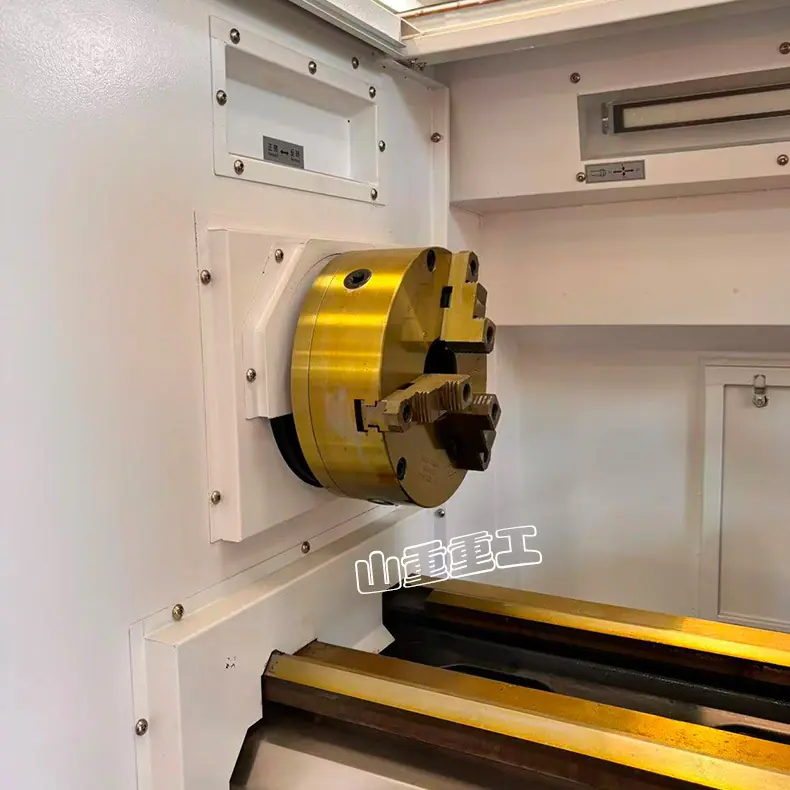

Especificações do mandril |
Mandril |
milímetros |
Manual de 3 garras Φ315 |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
4 Elétrico 4 Posições Elétrico 4 Posições |
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
32x32 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
320 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
850/1350/1850/2850/3850/4850/5850 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
4000 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
6.000 |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
Φ100 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
Motor de fuso |
Motor do fuso principal |
kW |
11 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
Peso da máquina Peso da máquina |
Peso para 1000 |
kg |
3700 |
|
Peso para 1500 |
kg |
4100 |
|
|
Peso para 2.000 |
kg |
4500 |
|
|
Peso para 3000 |
kg |
5300 |
|
|
Peso para 4000 |
kg |
6100 |
|
|
Peso para 5000 |
kg |
6900 |
|
|
Peso para 6000 |
kg |
7700 |
|
|
Dimensões Dimensão global |
Dimensão para 1000 |
milímetros |
3300x1750x1850 |
|
Dimensão para 1500 |
milímetros |
3800x1750x1850 |
|
|
Dimensão para 2000 |
milímetros |
4300x1750x1850 |
|
|
Dimensão para 3000 |
milímetros |
5300x1750x1850 |
|
|
Dimensão para 4000 |
milímetros |
6300x1750x1850 |
|
|
Dimensão para 5000 |
milímetros |
7300x1750x1850 |
|
|
Dimensão para 6000 |
milímetros |
8300x1750x1850 |
