Módulo Booster de Bateria de Lítio 18650 5/9/12V Carga e Descarga UPS Proteção Ininterrupta Placa de Carregamento Integrada Porta USB 1A

Entrada: DC5VSaída: 5V/9V/12V opcionalquandoSaída 5Vhora: Corrente máxima1000mA

quandoSaída 9Vhora: Corrente máxima500mAquandoSaída 12Vhora: Corrente máxima350mA

Atenção: Fonte de alimentação de carregamentoatualresponderMaior que＞corrente de saída.

carregarpoder：UPSsaída﹢﹣Conecte a carga, recomendação normal<5W,Transitório<8W。

A principal função:

1) Carregamento de bateria de lítio

2) Proteção da bateria de lítio (curto-circuito, sobretensão, subtensão)

3) Saída de reforço 5v/9v/12v opcional

4) Equipado com porta de carregamento universal TIPO C, DC5V diretoEntrada para carregar bateria de lítio

5) Indicação LED de duas coreslâmpada,A luz vermelha fica sempre acesa durante o carregamento.Quando totalmente carregado, a luz verde permanece acesa e o carregamento para automaticamente

6）Função de alimentação ininterrupta em caso de queda de energia do UPSprincípio

Quando o poderQuando conectado, a carga é alimentada diretamente pela fonte de alimentação através do circuito de reforço

Uma vez desligada a energia, a bateria é automaticamente ligada para fornecer energia à carga através do circuito de reforço

Após a energia retornar, o fornecimento de energia será restaurado para a carga e a bateria será carregada ao mesmo tempo.

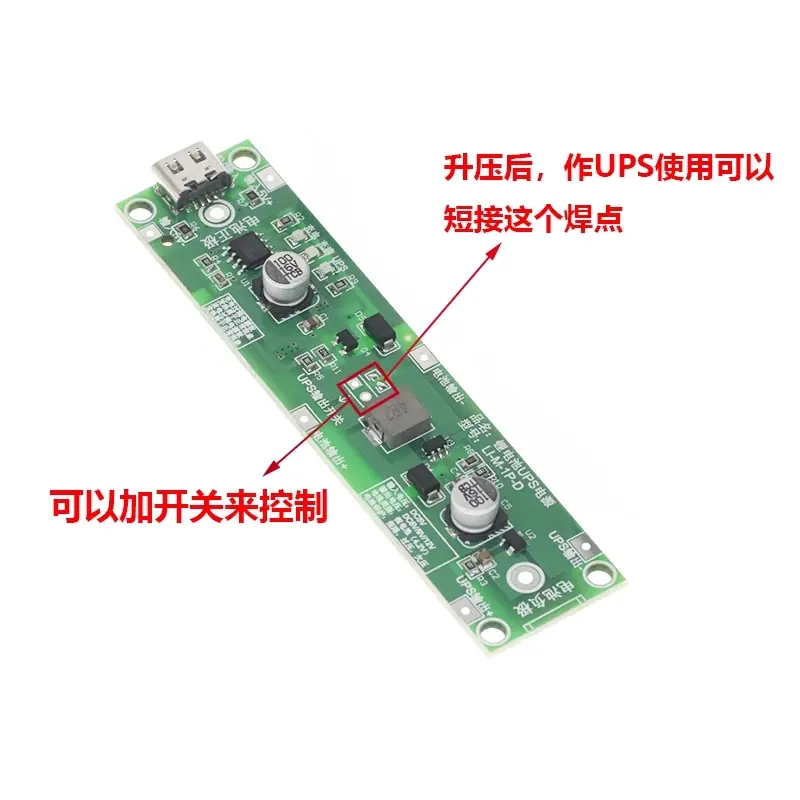

7）Descrição da interface (veja acimafoto):TIPO-CBoca e marcadigitar5V+、5V-Para porta de alimentação externa,2Você pode escolher um deles.

Marcado comUPS+eUPS-Para a interface de saída. A caixa da bateria é soldada na parte traseira18650Bateria de lítio.Fio de solda para foraConecte outras baterias de lítio.

Descrição do Boost Board:A parte de reforço usa um interruptor para controlar sua operação e desligamento.

Também é possível curto-circuitar diretamente através do jumper pad. (O interruptor precisa ser preparado por você)

1. ComoAo usar UPS, o interruptor de saída do UPS precisa ser curto-circuitado, a saída permanece ligada em tempo real e a bateria pode ser iniciada a qualquer momento quando a energia estiver desligada.(Preste atenção especial a este ponto durante o uso, muitos clientes esquecem de fazer curto-circuito)。

2. Usado como fonte de energia móvel,A interface do interruptor de saída do UPS é equipada com um interruptor que desliga quando não está em uso e não há perda estática. Se você não quiser conectar o interruptor, também pode causar um curto-circuito.,Após a conclusão do teste, a luz indicadora de saídadesmantelarPode reduzir de dez a vinteConsumo de corrente em mA.

3. Durante a operação, é possível devido a (toque acidental, conexão incorreta，curto-circuito(Aguarde etc.) A placa entra em modo de proteção e não emite（Proteção contra sobrecarga da bateria de lítio, proteção contra descarga excessiva, proteção de limite de corrente, proteção contra superaquecimento, proteção contra curto-circuito na saída）， você pode conectar o cabo na porta de carregamento após a solução de problemas.5V é suficiente para ativar a re-saída.4.Se você encontrar uma situação em que a energia é desconectada, mas ainda assim consegue continuar a descarregar, você pode5VPorta de entrada única paralela1KOs resistores esquerdo e direito podem resolver isso.5.Durante as operações de soldagem, certifique-se de que o ferro de solda esteja aterrado (e o fio terra da régua de energia seja condutor), e é melhor usar luvas antiestáticas.

Tamanho do módulo:89*22*22,4mm (Caixa de bateria de montagem na superfície traseira)

89*22*38,5mm (O compartimento da bateria é conectado diretamente na parte traseira)

O diâmetro do furo de montagem do módulo é3mm
