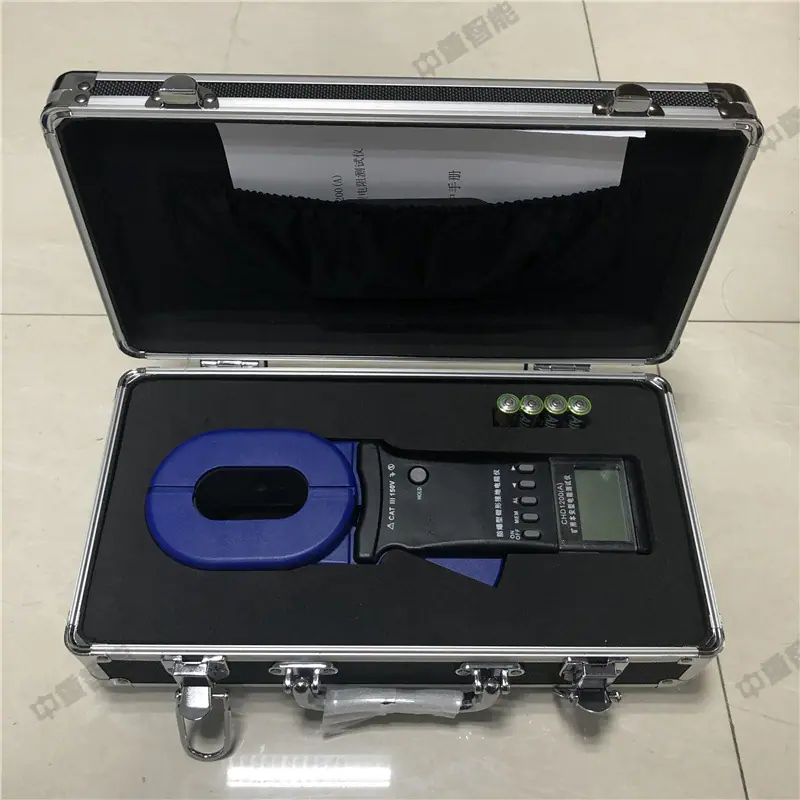

CHD1200(UMA) O testador de resistência portátil tem baixo consumo de energia e é fácil de operar. É um testador de resistência portátil para uso em mineração

O testador de resistência é um instrumento portátil com leituras estáveis e confiáveis, apresentando um design de carcaça aerodinâmico em forma de arco para facilitar a operação, baixo consumo de energia e peso leve. Este instrumento é amplamente utilizado no ambiente de minas de carvão subterrâneas com gases inflamáveis e outras condições de trabalho para detectar o valor total de resistência de uma única rede. Ele também é adequado para uso como instrumento de teste em unidades de produção e estoque.

O testador de resistência de aterramento tipo grampo é um instrumento portátil de detecção de aterramento que não requer a desconexão do condutor de descida de aterramento ou o uso de hastes de aterramento auxiliares. Ele pode medir rapidamente o valor de resistência abrangente do loop de aterramento através do princípio de indução eletromagnética das garras de bobina dupla. É uma ferramenta comumente usada para a manutenção de sistemas de aterramento em áreas como energia, química e comunicação.

I. Princípio de Funcionamento Central

Suas garras possuem bobinas de tensão e bobinas de corrente embutidas: A bobina de tensão emite um sinal AC de alta frequência, induzindo um potencial E no circuito de aterramento em teste. A bobina de corrente mede simultaneamente a corrente I gerada no circuito. O instrumento calcula diretamente o valor da resistência usando a fórmula R=E/I. O resultado final é o valor combinado da resistência do eletrodo de aterramento e da resistência do condutor de aterramento, não a resistência de aterramento de ponto único.

Este princípio determina que ele deve contar com um circuito fechado para completar a medição, tornando-o mais adequado para sistemas de aterramento multiponto. O aterramento independente de ponto único requer a criação artificial de um loop através do método de dois ou três pontos para completar o teste.
