Tubo de Aço Pequeno Avançado para Forepoling Guohua Suporte Avançado de Maciço Rochoso Injeção Tubo de Aço Suporte de Prevenção Injeção Tubo de Aço Pequeno

Introdução Básica do Produto

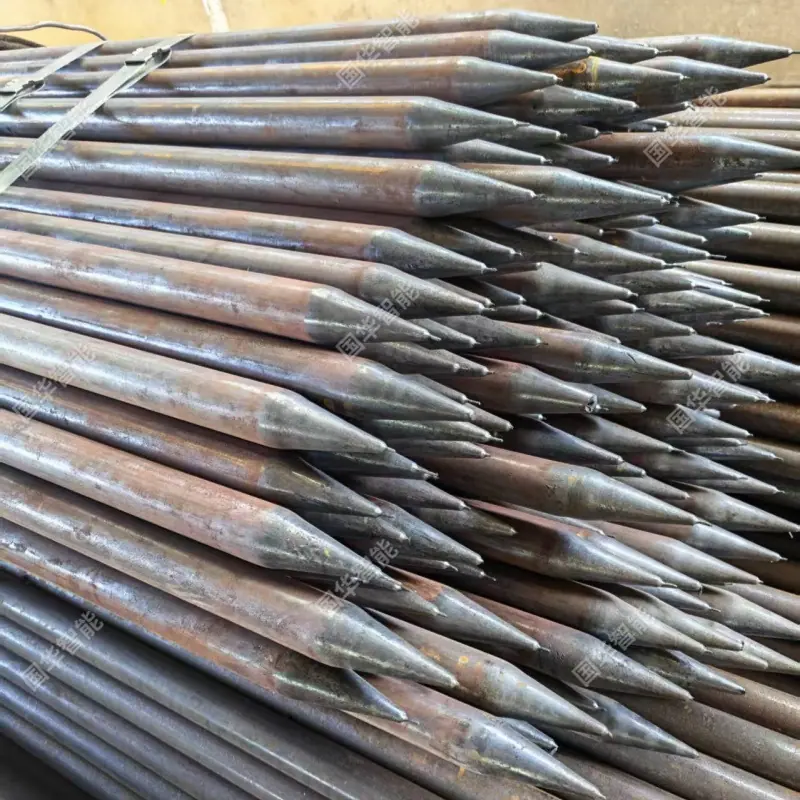

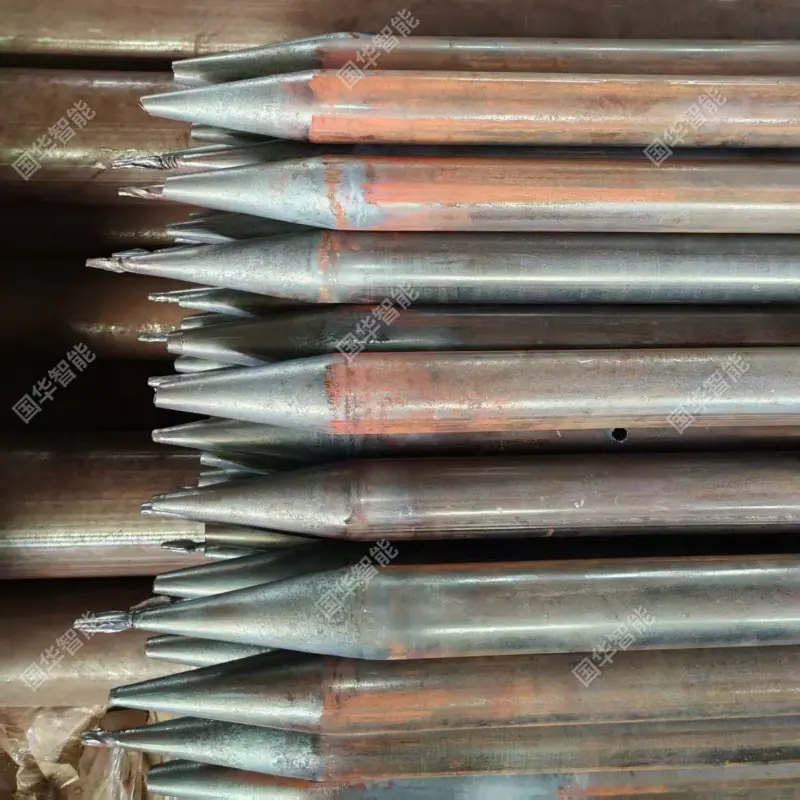

Os tubos pequenos de pré-suporte também são comumente chamados de tubos pequenos de injeção ou tubos de flor de aço. São conexões de tubos de pequeno diâmetro especializadas usadas para pré-suporte e reforço do solo em túneis e engenharia subterrânea, e são frequentemente usados em conjunto com quadros de arco de aço. Geralmente são feitos de tubos de aço carbono sem costura ou soldados, com especificações convencionais de 30-50 mm de diâmetro e 3-5 m de comprimento. O corpo do tubo possui furos de injeção em formato de ameixa, a extremidade frontal é cônica para facilitar a inserção na rocha circundante, e a extremidade traseira possui uma seção não perfurada de 30-100 cm para parada da injeção. Anéis de reforço de aço também são soldados na boca do tubo para aumentar sua resistência. Durante a construção, eles são cravados no solo ao longo da linha de contorno da escavação do túnel em um ângulo para fora de 5°-15°. Argamassa de cimento, argamassa de dupla injeção cimento-vidro solúvel em água e outros materiais são injetados através dos tubos na massa rochosa circundante. Isso liga o solo solto e fraturado e as fissuras da rocha em um todo, aumentando a autossustentação da rocha circundante e prevenindo problemas como desmoronamento e areia movediça durante a escavação. São amplamente utilizados em vários cenários de engenharia subterrânea, como túneis NATM de cobertura rasa, galerias de mina e reforço de taludes.
Vantagens Práticas Essenciais
A avançada luva para tubos pequenos é adaptada em múltiplas dimensões às condições geológicas complexas e variáveis da engenharia subterrânea, formando várias características que se adequam à construção no local:
O volume de equipamento necessário para dar suporte à construção é pequeno, e os requisitos de espaço operacional são baixos, permitindo operações de implantação suaves mesmo dentro da estreita face do túnel.
O plano de construção pode ser ajustado de forma flexível de acordo com as mudanças geológicas no local. Para rochas circundantes com diferentes durezas e teores de umidade, diferentes materiais de injeção e configurações de parâmetros podem ser adaptados.
Durante o processo de injeção, a calda pode permear uniformemente nas camadas circundantes através dos furos de transbordamento no corpo do tubo, reduzindo a perda ineficaz de calda e melhorando a uniformidade do reforço da camada.
As conexões da tubulação em si podem atuar como componentes de suporte de carga para suportar parte da carga da rocha circundante e trabalhar em conjunto com a camada de consolidação formada pela injeção para aumentar a estabilidade geral do sistema de suporte.
Os custos de entrada de material e construção gerais são controláveis, e possui boa viabilidade econômica em cenários como túneis de seção pequena e média e tratamento de colapsos localizados.
O fluxo de processamento para conexões de tubos acabadas é maduro. No local, elas podem ser cortadas e ajustadas em comprimento de acordo com as necessidades reais, adaptando-se aos requisitos de tamanho especiais de diferentes seções de trabalho.
Principais Categorias de Produtos
Tubos de aço pré-perfurados podem ser classificados por forma estrutural, tecnologia de processamento, etc. Diferentes tipos são precisamente adaptados a cenários de engenharia diferenciados:
Dividir pela contagem de camadas estruturais
Tubo pequeno avançado de camada única: Um tubo pequeno convencional disposto em uma única fileira, é o tipo básico com a maior proporção de aplicação em engenharia, adequado para as necessidades básicas de suporte avançado de seções de maciço rochoso convencionais.
Jateamento avançado de tubos pequenos em camada dupla: Uma combinação de duas fileiras de tubos pequenos com comprimentos diferentes e ângulos de inserção para fora diferentes é disposta, formando duas camadas de anéis de consolidação por grauteamento pelos tubos da camada interna e externa, respectivamente, adequado para cenários que requerem suporte reforçado, como portais de túneis, rocha circundante extremamente fraturada e camadas de alta tensão.
Dividido por processo de tratamento de superfície
Tubos guia pequenos de aço carbono comum: Sem tratamento anticorrosivo adicional na superfície, adequados para cenários de suporte temporário de curto prazo em camadas secas convencionais.
Conduíte pequeno galvanizado anticorrosivo: O corpo do tubo é tratado com galvanização a quente ou revestimento de liga, adequado para estratos úmidos e levemente corrosivos, estendendo a vida útil dos acessórios do tubo.
Dividido pela forma de arranjo dos furos de injeção
Tubo de Injeção Pequeno com Furos em Flor de Ameixa Padrão: Os furos de injeção são dispostos uniformemente em um padrão de flor de ameixa em intervalos fixos, adequados para as necessidades de injeção e reforço da maioria das rochas circundantes comuns.
Tubo de Injeção Pequeno com Poros Graduados: Ajusta o diâmetro e o espaçamento dos furos de injeção ao longo do comprimento do tubo para se adaptar às necessidades diferenciadas de permeação de injeção dos estratos em diferentes profundidades.
Pontos de venda do produto principal
Diferentes subtipos de tubulação de aço por jateamento (超前小导管) possuem características de adaptação distintas, adaptadas a diferentes cenários de engenharia:
Galeria de tubos pequena avançada de camada dupla: Formada pela combinação de duas camadas de tubos em ângulos diferentes para criar anéis de reforço sobrepostos, pode controlar eficazmente o recalque da abóbada do arco de rocha circundante e da superfície do solo. É adequada para condições de trabalho especiais, como entrada e saída de túnel "escavação zero" e rocha circundante fraturada de alta tensão. Seu desempenho de suporte é comparável ao de estruturas de suporte de galeria de tubos no mesmo cenário.
Conduíte pequeno resistente à corrosão com revestimento de liga: Tratado com revestimento de liga Galfan, pode permanecer intacto por muito tempo em um ambiente de névoa salina. Em estratos especiais com alta umidade e corrosão ácido-alcalina, pode retardar significativamente a taxa de corrosão das conexões de tubos e melhorar a estabilidade de suporte a longo prazo.
Tubo-guia pequeno de espessura de parede gradiente: Aumenta apropriadamente a espessura da parede do tubo em áreas chave de concentração de tensão, o que nem afeta a inserção suave do tubo-guia na rocha circundante, nem reduz a resistência estrutural das partes centrais de suporte de carga, e pode manter a estabilidade morfológica por um longo tempo em projetos de reforço de taludes externos chuvosos.
Tubo Pequeno de Transição de Diâmetro Variável: Adota um design de diâmetro variável com transição de curva cúbica para reduzir a resistência ao fluxo durante o processo de injeção, diminuir a perda de pressão da injeção, permitir que a calda permeie mais suavemente nas camadas profundas circundantes e melhorar o efeito de reforço da rocha circundante profunda.
Tubos Pequenos Usinados de Alta Precisão: Controle os erros de retilinidade e ovalidade das conexões de tubos através de equipamentos de inspeção online. As extremidades dos tubos são retificadas com precisão com um chanfro de 45°, garantindo um alinhamento suave durante a conexão no local, reduzindo problemas de travamento durante o processo de instalação e melhorando a fluidez da operação de assentamento.
