Instrumento Separador de Camadas Inteligente Guohua, Indicador de Camada na Placa Superior, Gravador de Afundamento da Placa Superior Anti-Corrosão e à Prova de Umidade para Evitar Zonas Cegas

Introdução Básica do Produto
O medidor de delaminação do teto é um equipamento especializado para monitoramento de deslocamento de estratos rochosos usado na fase de suporte de galerias de mina. É usado principalmente para coletar dados de deslocamento de separação dos estratos rochosos em diferentes profundidades no teto da galeria. Através da estrutura de sensoriamento embutida, ele captura separadamente a quantidade de movimento do estrato rochoso dentro e fora da faixa de ancoragem do parafuso, apresenta intuitivamente o estado de deformação dos estratos rochosos do teto e fornece suporte de dados para os técnicos avaliarem o efeito do suporte e identificarem riscos de segurança no teto.

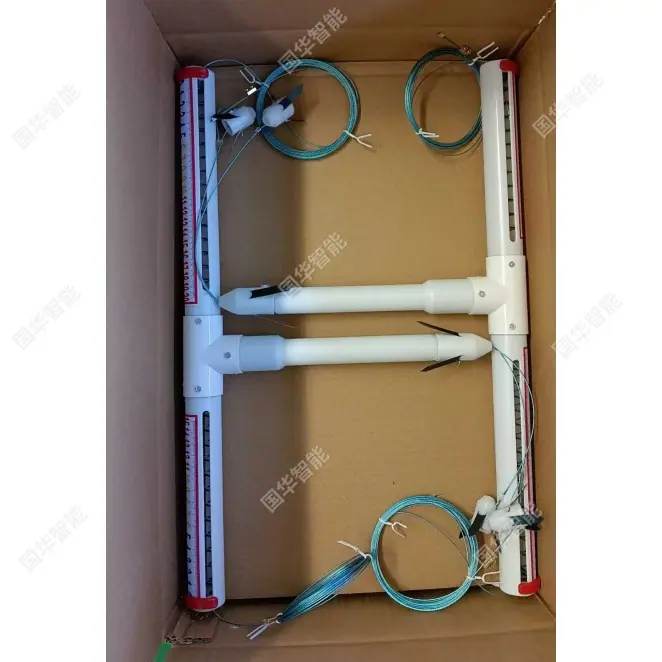

A estrutura central deste tipo de equipamento consiste em uma cabeça de ancoragem, um componente de transmissão de deslocamento, uma unidade de leitura e exibição e uma base fixa. Durante a instalação, as cabeças de ancoragem em diferentes profundidades são fixadas nas posições correspondentes das camadas rochosas do teto. Quando ocorrem separação e movimento nas camadas rochosas, o componente de transmissão de deslocamento acionará síncronamente as mudanças na estrutura indicadora da unidade de exibição, permitindo que o pessoal no local leia diretamente o valor de delaminação na profundidade correspondente. É o dispositivo de monitoramento padrão para inspeções diárias de segurança do teto em galerias subterrâneas de minas de carvão.
Vantagens Práticas Essenciais
O medidor de delaminação de teto passou por adaptação e otimização multidimensionais para condições de trabalho complexas em poços, formando características que correspondem de perto ao uso real em mineração:
Ele pode monitorar simultaneamente o deslocamento da camada rochosa em várias profundidades do teto, distinguir diferentes estados de delaminação dentro e fora da zona de ancoragem do parafuso de ancoragem, ajudar os técnicos a determinar com precisão o local onde ocorre a deformação da camada rochosa e evitar pontos cegos de informação causados pelo monitoramento em uma única profundidade.
Diferentes tipos de equipamentos podem ser adaptados a requisitos de ciclo de monitoramento diferenciados. Modelos mecânicos não requerem fonte de alimentação externa e podem funcionar de forma estável por um longo tempo em becos sem energia, tornando-os adequados para pontos de monitoramento de longo prazo sem supervisão.
O processo de instalação é simples. O pessoal que trabalha no subsolo pode concluir a implantação usando sondas de perfuração com ancoragem convencionais, sem a necessidade de equipamentos de construção de suporte complexos. O investimento humano e de tempo para a instalação no local é controlável.
Forte adaptabilidade ambiental, a carcaça do equipamento e a estrutura de sensoriamento foram seladas e protegidas, o que pode resistir à intrusão de poeira de carvão subterrânea e ao alagamento da galeria, e não é propenso a falhas no ambiente úmido e empoeirado do subsolo.
A operação de leitura tem uma baixa barreira de entrada. O pessoal de inspeção no local, após treinamento básico, pode ler diretamente os valores de delaminação da unidade de exibição sem precisar ser equipado com equipamentos de teste profissionais, adaptando-se ao ritmo de trabalho das inspeções diárias subterrâneas.
Compatíveis com o sistema de monitoramento de teto existente na mina, os modelos digitais podem ser conectados diretamente à rede de sensores subterrâneos, enviando remotamente dados de delaminação para a plataforma de controle em superfície, e são adequados para as necessidades de inspeção não tripulada de minas inteligentes.
Principais Categorias de Produtos
Medidores de delaminação de telhado podem ser categorizados por múltiplas dimensões, e diferentes tipos são precisamente adaptados a cenários de monitoramento diferenciados no poço:
Classificado por método de exibição de leitura
Medidor Mecânico de Delaminação de Telhado: Baseia-se em marcações de escala e um ponteiro para exibir valores de deslocamento, não requer fonte de alimentação, possui uma estrutura simples e é adequado para monitoramento e observação de curto prazo de delaminação em pavimentos temporários.
Medidor de Separação de Telhado com Display Digital: Equipado com uma tela de display digital, exibe diretamente valores precisos de deslocamento, leituras intuitivas, alguns modelos suportam transmissão remota de dados, adequado para cenários de rodovia principais de monitoramento contínuo de longo prazo.
Ao monitorar a profundidade
Medidor de Delaminação de Laje de Telhado Tipo Raso: Monitora a seção de suporte convencional com parafusos de ancoragem de profundidade rasa, adequado para galerias de mineração com profundidades de suporte rasas, usado para observar a deformação da massa rochosa dentro do alcance de ancoragem do parafuso.
Medidor de Deslocamento de Teto Tipo Profundo: Monitora intervalos de estratos rochosos que se estendem até a profundidade do suporte de ancoragem, adequado para poços profundos e galerias de grande vão, pode cobrir simultaneamente o monitoramento de deslocamento da massa rochosa de dois níveis de suporte: parafusos de rocha e cabos de ancoragem.
Classificado por estrutura de instalação
Medidor de Deslocamento de Telhado em T: Usa uma estrutura de display com marcações laterais, pode ser fixado diretamente na superfície rochosa da pista, o ângulo de leitura é adaptado aos hábitos de observação em pé do pessoal de inspeção, é uma categoria convencional com alta proporção de aplicações subterrâneas.
Medidor de trincas tipo split com placa superior: A unidade de detecção e a unidade de exibição são dispostas separadamente, e a unidade de exibição pode ser colocada em um local facilmente acessível ao pessoal, adaptando-se a cenários complexos de túneis com espaços estreitos e observação inconveniente.
Categorizado por função
Medidor Básico de Delaminação de Telhado: Suporta apenas leituras locais no local, adequado para inspeção e monitoramento diários de rodovias convencionais, com custos de uso abrangentes controláveis.
Medidor Inteligente de Deslocamento da Laje Superior: Módulo integrado de armazenamento e transmissão de dados, pode carregar dados de deslocamento em intervalos programados, a plataforma de suporte pode gerar curvas de alteração de deslocamento, adaptado para as necessidades de monitoramento contínuo de minas inteligentes.
Pontos de venda do produto principal
Diferentes subtipos de medidores de delaminação da placa superior têm diferentes áreas de foco em relação à sua adequação para cenários de monitoramento em poço:
Medidor Mecânico de Delaminação de Telhado em T: Estrutura totalmente mecânica sem componentes eletricamente carregados, atende aos requisitos de segurança para uso subterrâneo, marcações de escala claras e resistentes ao desgaste, sem problemas de borrão na leitura após uso prolongado, adequado para cenários de monitoramento de delaminação de curto prazo em estradas temporárias e ao redor de frentes de mineração, sem necessidade de fonte de alimentação ou manutenção posterior.
Medidor de Delaminação de Estratos Profundos com Display Digital: Pode coletar simultaneamente dados de deslocamento de estratos rochosos em múltiplas profundidades, a tela digital exibe diretamente valores numéricos precisos, evitando erros visuais de leituras manuais, adequado para monitoramento de longo prazo de câmaras de grande vão e vias de transporte principais de poços profundos, ajudando os técnicos a entender os padrões de deformação dos estratos rochosos em diferentes níveis.
Medidor Inteligente de Delaminação de Teto em Rede: Suporta acesso ao sistema de monitoramento de segurança de teto existente da mina, pode enviar dados de deslocamento de delaminação em intervalos regulares, a plataforma gera automaticamente curvas de tendência de variação de deslocamento, pode acionar lembretes quando os valores atingem limites predefinidos, adequado para pontos de monitoramento não tripulados em minas inteligentes, reduzindo a entrada de inspeções manuais.
Medidor de Delaminação de Telhado Tipo Split: A unidade de exibição pode ser posicionada de forma flexível em locais facilmente observáveis pelo pessoal, sem ser limitada pelo espaço estreito da pista, adaptando-se a pontos de medição especiais onde a observação é inconveniente, como a face de trabalho da galeria, ao redor de pilares, etc., facilitando a leitura rápida dos dados pelo pessoal de inspeção.
Medidor de Delaminação de Telhado Tipo Anti-corrosivo para Minas: Todas as partes de contato da máquina são feitas de materiais anticorrosivos, adequadas para o ambiente úmido e com gases levemente corrosivos em galerias subterrâneas. Não é propenso a ferrugem e emperramento de componentes durante a operação de longo prazo, estendendo a vida útil do equipamento.
