Introdução Básica do Produto
A viga superior articulada é o componente metálico de suporte central para o suporte do teto nas frentes de lavra de minas de carvão. Ela pode ser combinada com vários pilares hidráulicos individuais para formar suportes metálicos, criando um sistema de suporte com tensão colaborativa. Através do dispositivo articulado, ela alcança a função de suporte em balanço, deixando espaço de operação suficiente para as operações de extração de carvão e a operação de transportadores flexíveis. É um equipamento acessório de suporte essencial para as frentes de lavra convencionais e convencionais avançadas em minas de carvão domésticas.

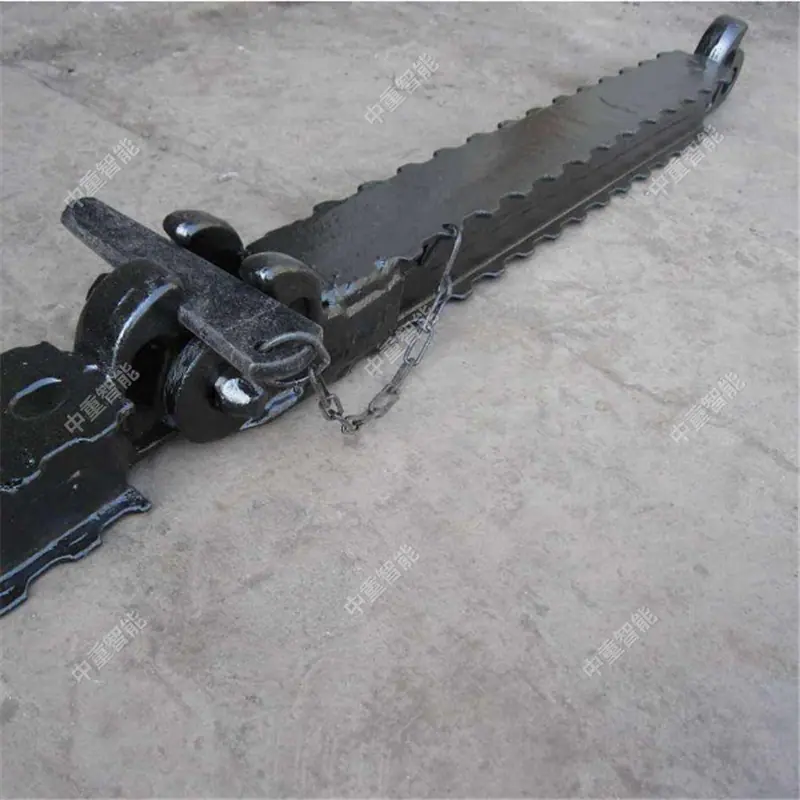

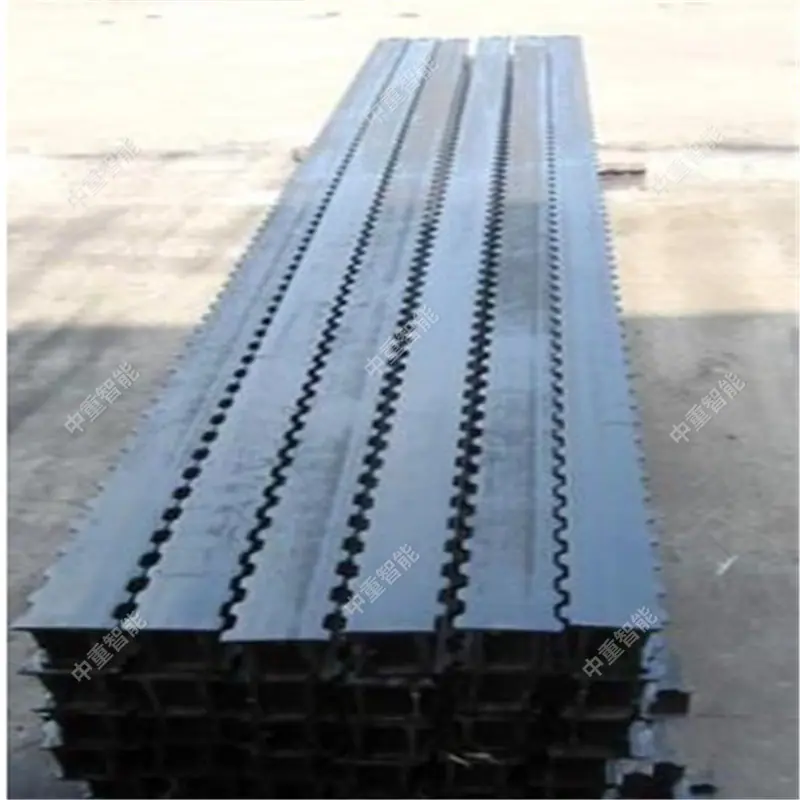

Este tipo de viga superior é geralmente composto por componentes como o corpo da viga, juntas, orelhas, pinos e cunhas de ajuste. A conexão e fixação entre as vigas são realizadas pelos pinos e cunhas, obtendo um arranjo articulado contínuo. A placa inferior do corpo da viga é provida de uma estrutura de ranhura para encaixe compatível com as tampas superiores dos suportes, que pode travar os suportes em qualquer posição, reduzindo a ocorrência de escorregamento dos suportes durante o processo de escoramento, e é adequada para cenários de escoramento convencionais em camadas de carvão horizontais e suavemente inclinadas.
Categorias de Produtos Comuns
Dividido por estrutura e material

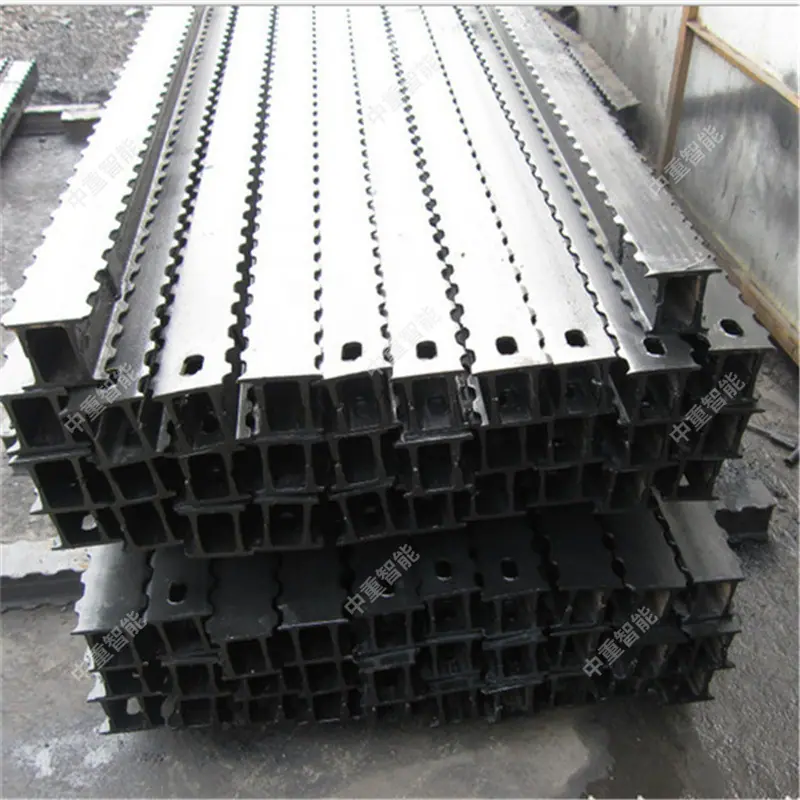

Tipo de viga I soldada: O corpo da viga é fabricado usando o processo de viga I soldada com aço I #7. A altura da seção da viga é de 90 mm, e a resistência estrutural é estável. É um produto convencional com alta proporção de uso em minas subterrâneas e é adequado para as necessidades de suporte da maioria das camadas de carvão de espessura média.
Tipo Fino e Leve: A espessura total é controlada em até 80 mm, feito de aço de alta resistência, adequado para mineração mecanizada em camadas de carvão finas, e ainda pode fornecer suporte estável dentro de uma altura de trabalho limitada.
Modelo Especial Personalizado: Os detalhes estruturais podem ser ajustados de acordo com o ângulo de inclinação da camada de carvão e as condições do teto de diferentes minas, adaptando-se a algumas frentes de lavra não padronizadas com requisitos especiais de suporte.
Dividido por especificações de comprimento comuns
Tipo de comprimento curto: Comprimento de 0,6 metros a 0,8 metros, adequado para frentes de lavra com pequenas distâncias teto-suporte e condições de teto instável, pode reduzir a distância de avanço do suporte e aumentar a densidade de cobertura do teto.
Tipo Regular de Uso Geral: Comprimento 1,0 metro, adequado para a maioria das frentes de lavra de retirada regulares, corresponde ao avanço de corte de máquinas de mineração de carvão comuns, e é a especificação principal com grande uso subterrâneo.
Modelo de tamanho longo: 1,2 metros de comprimento, adequado para frentes de trabalho com grande distância do suporte do teto, pode reduzir o número de operações de suporte e melhorar a eficiência do progresso operacional.
Categorizado por parâmetros de desempenho
Tipo de Suporte Normal: O momento fletor admissível do corpo da viga é adaptado à pressão convencional do teto, satisfazendo as necessidades de suporte de tetos geralmente estáveis. Oferece excelente custo-benefício e é adequado para a maioria das minas convencionais.
Tipo de Alta Capacidade de Carga: Estrutura de soldagem otimizada de vigas e juntas, comprimento de conexão estendido das juntas inseridas nas vigas, desempenho geral de suporte de carga aprimorado, adequado para frentes de trabalho com alta pressão na chapa superior, deformação estrutural reduzida sob cargas pesadas.
Principais vantagens dos produtos
Adaptabilidade com Forte Suporte: Pode alcançar suporte em balanço, deixando espaço de trabalho livre suficiente entre a parede de carvão e os suportes na frente de lavra, proporcionando condições convenientes para a operação de máquinas de mineração de carvão e transportadores flexíveis, e é adaptado aos processos operacionais convencionais de mineração mecanizada de carvão.
Arranjo Flexível e Conveniente: As vigas podem ser rapidamente conectadas umas às outras por meio de estruturas articuladas. Elas são dispostas ao longo da face de trabalho para formar um sistema de suporte contínuo, que dispersa a pressão do teto e aumenta a estabilidade do sistema de suporte.
Ampla gama de adaptabilidade às condições de trabalho: Pode se adaptar a camadas de carvão horizontais e suavemente inclinadas, cobrindo a maioria das frentes de lavra com tetos imediatos instáveis a moderadamente estáveis. Também pode ser usado em conjunto com cenários que exigem grandes distâncias de controle de teto, como na área da cabeça da máquina.
Uso a longo prazo e manutenção simples: A estrutura geral é composta principalmente por componentes metálicos, sem peças complexas de precisão. Durante o uso diário subterrâneo, apenas o desgaste dos pinos das dobradiças e das cunhas precisa ser verificado. O limite de manutenção é baixo, adaptando-se às condições de O&M do local da mina.
Boa compatibilidade com sistemas de suporte existentes: Pode ser usado em conjunto com vários escoras hidráulicas simples convencionais, sem exigir modificações em larga escala nos equipamentos de suporte subterrâneo existentes, e pode ser integrado diretamente ao processo de suporte original.
