KXH127 Dispositivo de Sinal Sonoro e Luminoso à Prova de Explosão e Segurança Intrínseca para Mineração Dispositivo de Sinal Sonoro e Luminoso Espessado Durável

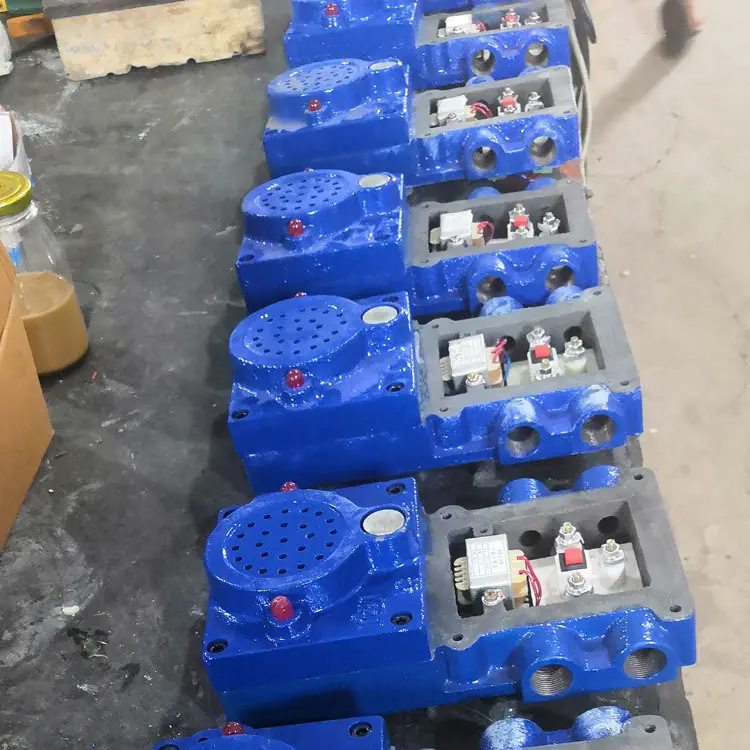

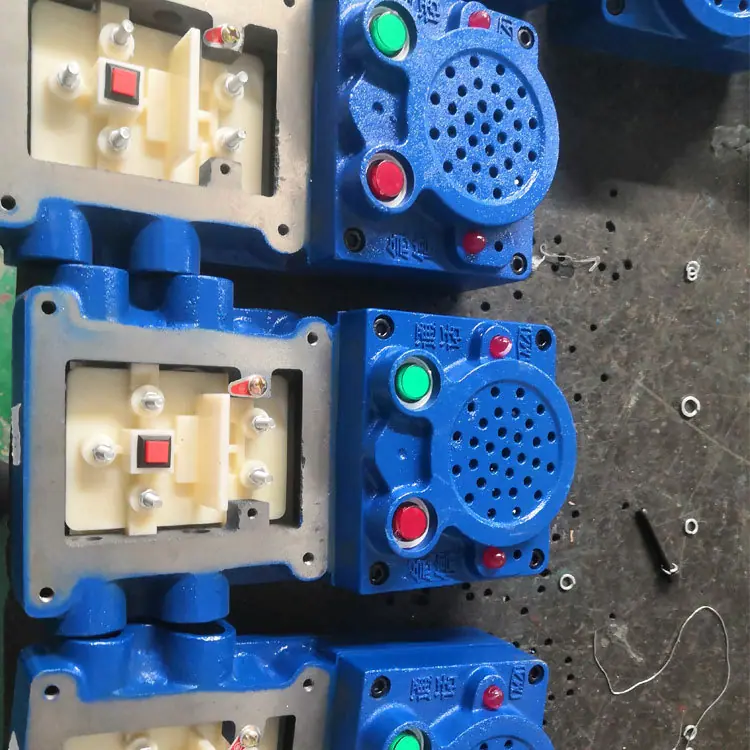

O dispositivo de sinal sonoro e luminoso de comunicação de mina integra um botão de ponto, uma lâmpada à prova de explosão, uma campainha à prova de explosão e uma caixa de junção de três vias. O botão de ponto é colocado na câmara de fiação à prova de fogo e tem três saídas, substituindo o botão de ponto e a caixa de junção de três vias. A lâmpada à prova de explosão e a campainha à prova de explosão são substituídas por um diodo emissor de luz de alto brilho e um alto-falante à prova de umidade da mina. É usado principalmente em locais de trabalho que contêm pó de carvão e gases explosivos em minas de carvão. A tensão da fonte de alimentação é de 127 V, e também há dispositivos de sinal sonoro e luminoso de comunicação de mina de 36 V que realizam a comunicação de intercomunicação da operadora por meio da conexão da fonte de alimentação. O sinal sonoro e luminoso é realizado pelo alto-falante à prova de umidade da mina e pelo diodo emissor de luz de alto brilho.

1. Enviar sinal: Pressione o botão de sinal à prova de explosão desta estação para enviar um sinal (ponto) para esta estação e outras estações conectadas;
2. Recepção de sinais: Cada unidade conectada pode receber sinais enviados por qualquer outra unidade e emite um sinal sonoro de >85dB através do alto-falante e um sinal luminoso visível dentro de 30 metros através do diodo emissor de luz;
3. Intercomunicador simplex: Este dispositivo realiza a função de intercomunicador de operadora de linha de energia sem alterar a fonte de alimentação e o método de fiação existentes.
Âmbito de aplicação do dispositivo de sinal de voz e luz à prova de explosão e intrinsecamente seguro para mineração KXH127:
Este dispositivo de sinal de som e luz de comunicação é usado principalmente em locais de trabalho que contêm pó de carvão e gás explosivo em minas de carvão. A tensão de alimentação é de 127 V. A comunicação de intercomunicação da operadora é realizada por meio de conexão de energia. O sinal de som e luz é realizado pelo alto-falante à prova de umidade da mina e pelo diodo emissor de luz de alto brilho.

Os principais parâmetros técnicos:
Número de unidades conectadas: ≤10 unidades Tensão de alimentação: 127V
Corrente de trabalho: 200mA Distância de comunicação (10 unidades): ≤2000 metros
Capacitância distribuída: ≤1mH/km Indutância distribuída: ≤0,1μF/km
Dimensões: 155 mm × 228 mm × 75 mm Peso: <10 kg
condições normais de trabalho
a. Tipo à prova de explosão: Tipo à prova de chamas e intrinsecamente seguro para mineração, marca à prova de explosão: Exd[ib]I;
b. Pressão atmosférica: 80kPa～106kPa;
c. A temperatura ambiente média não é superior a +40℃ e não é inferior a 0℃;
d. A humidade relativa do ar circundante não é superior a 95% (+25℃);
e. Pode ser utilizado em minas com risco de explosão de metano ou pó de carvão;
f. Em local sem tremores significativos e vibrações de impacto;
g. Em ambiente sem gases e vapores capazes de corroer metais e danificar o isolamento;
h. Em local onde não haja gotejamento de água ou imersão em líquidos;
i. Faixa de flutuação permitida da tensão da rede: -25% ~ +10%;
j. Tensão nominal de trabalho AC127V;
k. Parâmetros intrinsecamente seguros: U0: DC11,2 V, I0: 297 mA.
