Medidor de água de alta pressão para injeção de água em camada de carvão, tipo roda digital, intuitivo e fácil de ler, medidor de água de alta pressão para injeção de água em camada de carvão tipo GGS-E

Medidor de água de alta pressão para injeção de camada de carvãoIntrodução do produto:

O medidor de água de alta pressão para injeção de água em veios de carvão é usado principalmente para medir o volume de água, vazão e pressão de injeção no veio de carvão quando a face de mineração de carvão é injetada com água. É o principal meio de prevenção abrangente de poeira e uma medida de prevenção e controle. O hidrômetro resolve o problema de dificuldade na avaliação da injeção de água em veios de carvão no meu país, melhorando especialmente o efeito da injeção de água em furos em águas rasas. Também pode ser usado para medir o volume de água, vazão e pressão da água sob outras condições de alta pressão (como alta pressão e pulverização).

Estrutura principal e princípio de funcionamento do medidor de água de alta pressão para injeção de água em veios de carvão

1. Estrutura principal do medidor de água de alta pressão para injeção de água em veios de carvão

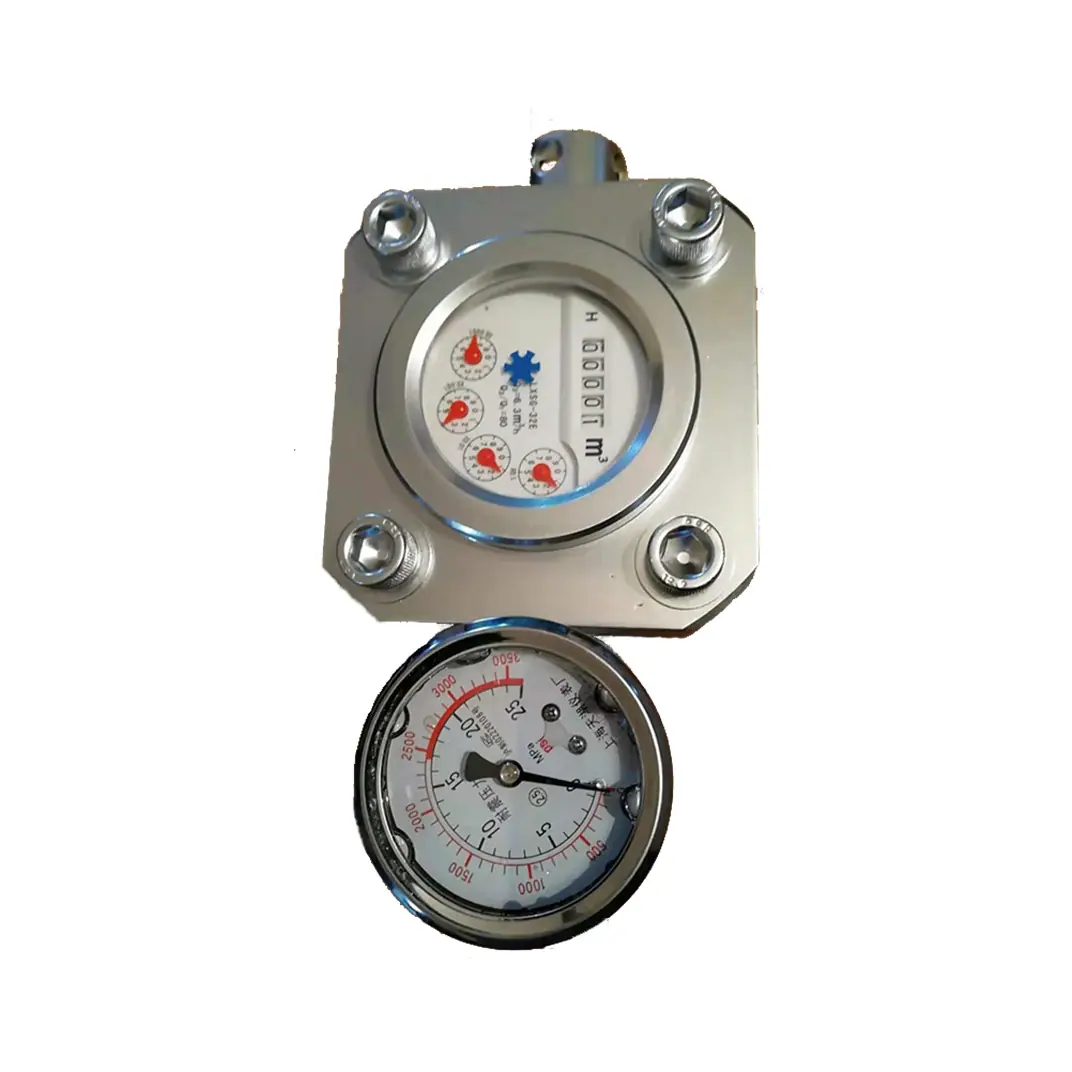

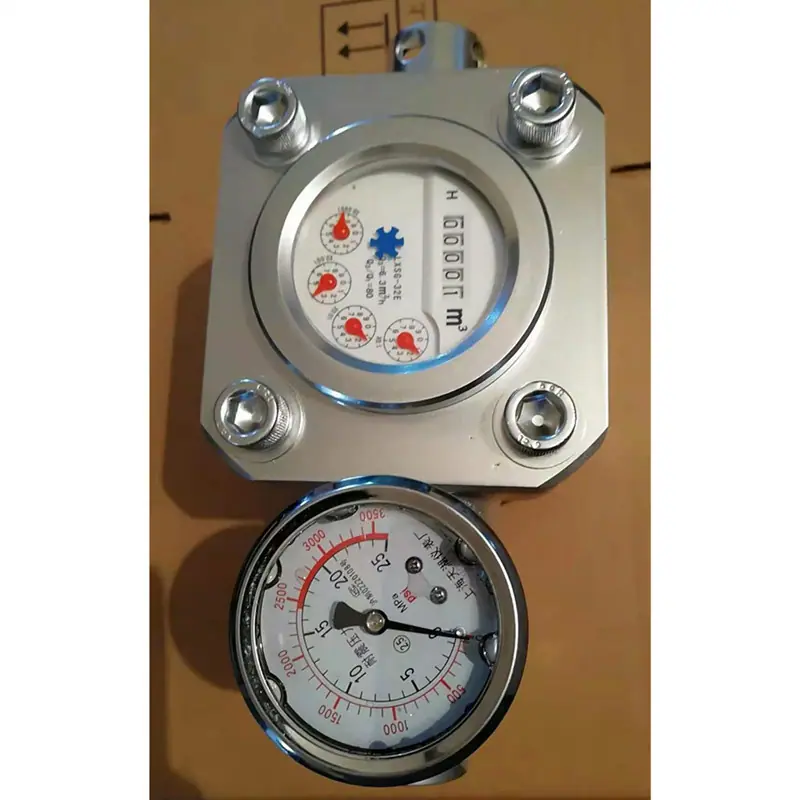

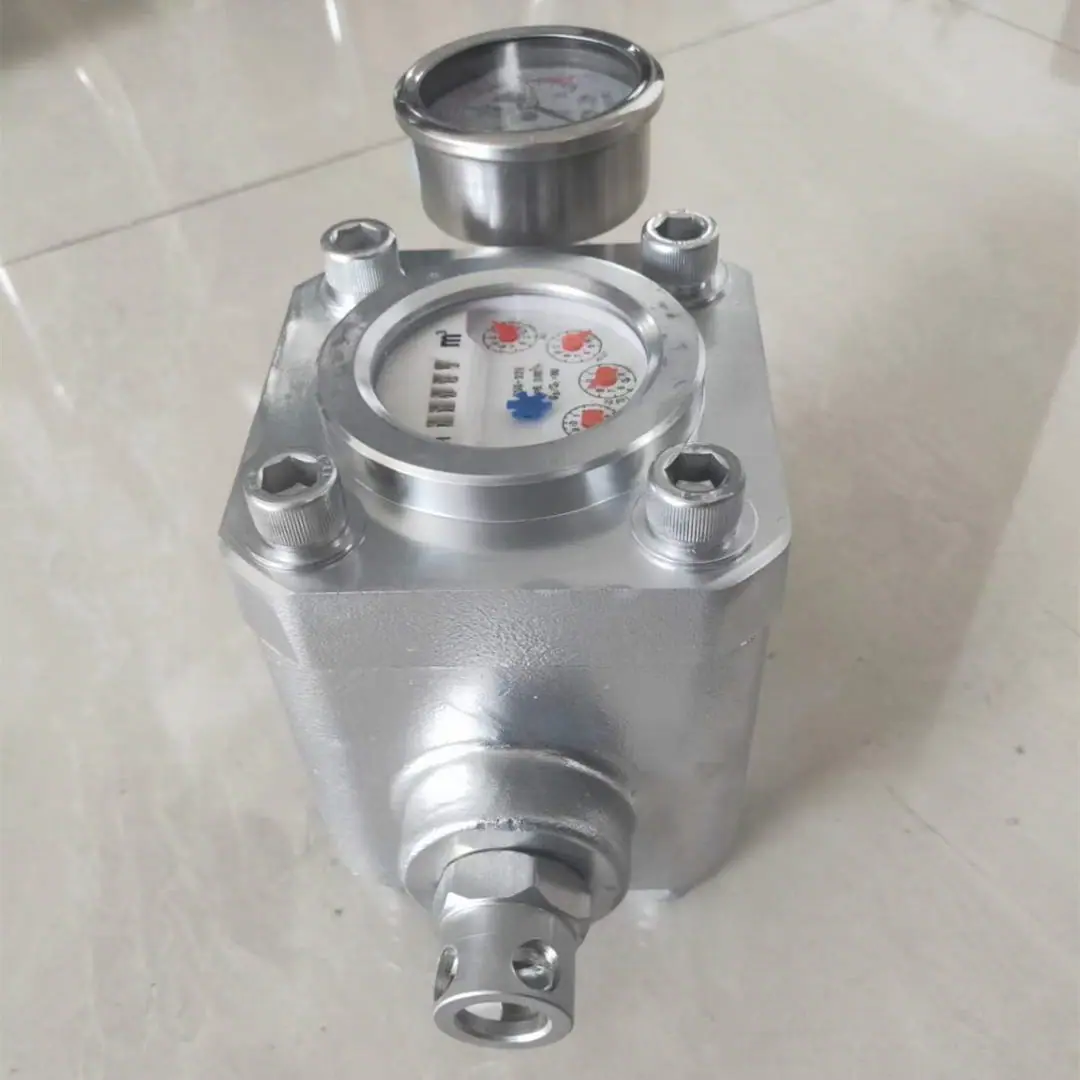

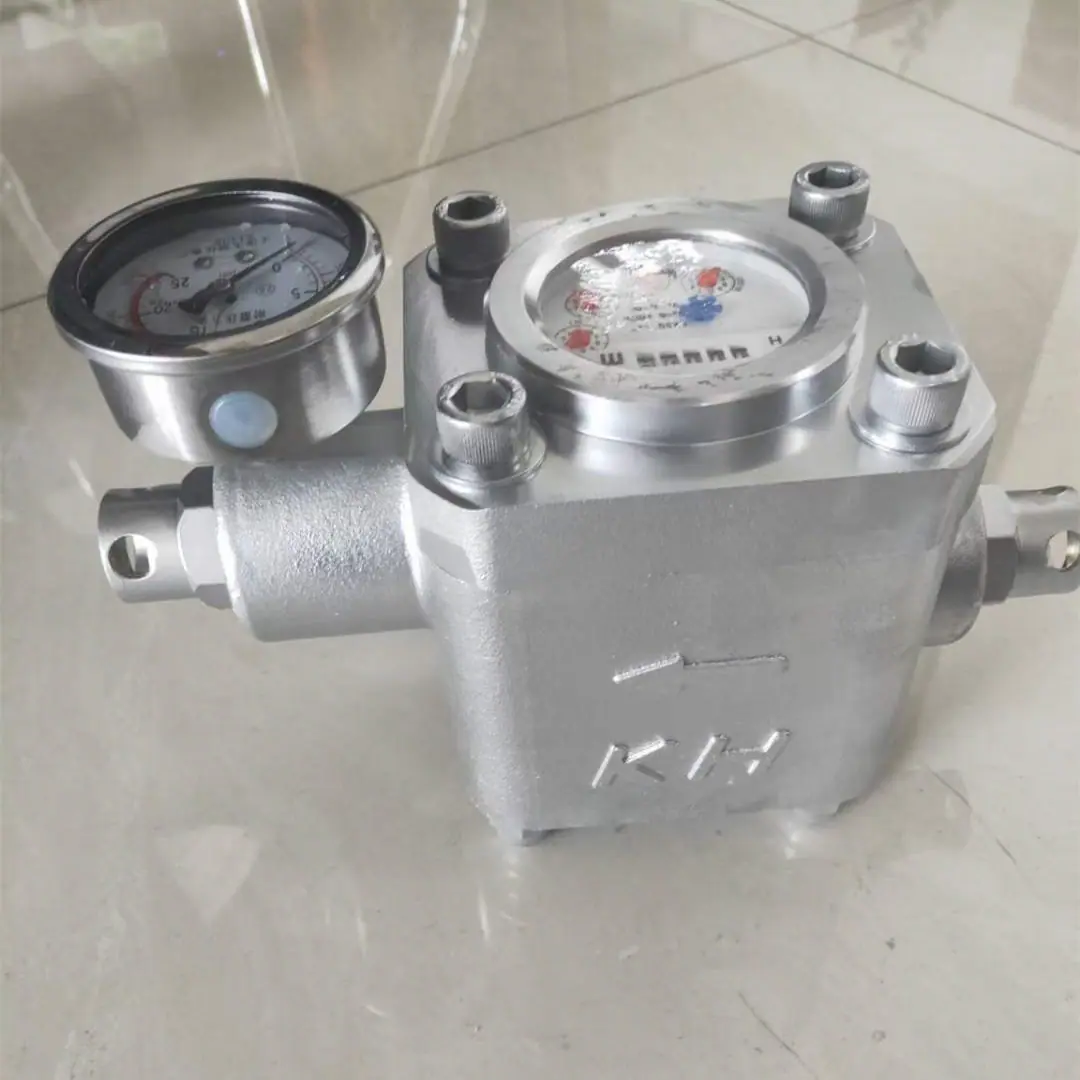

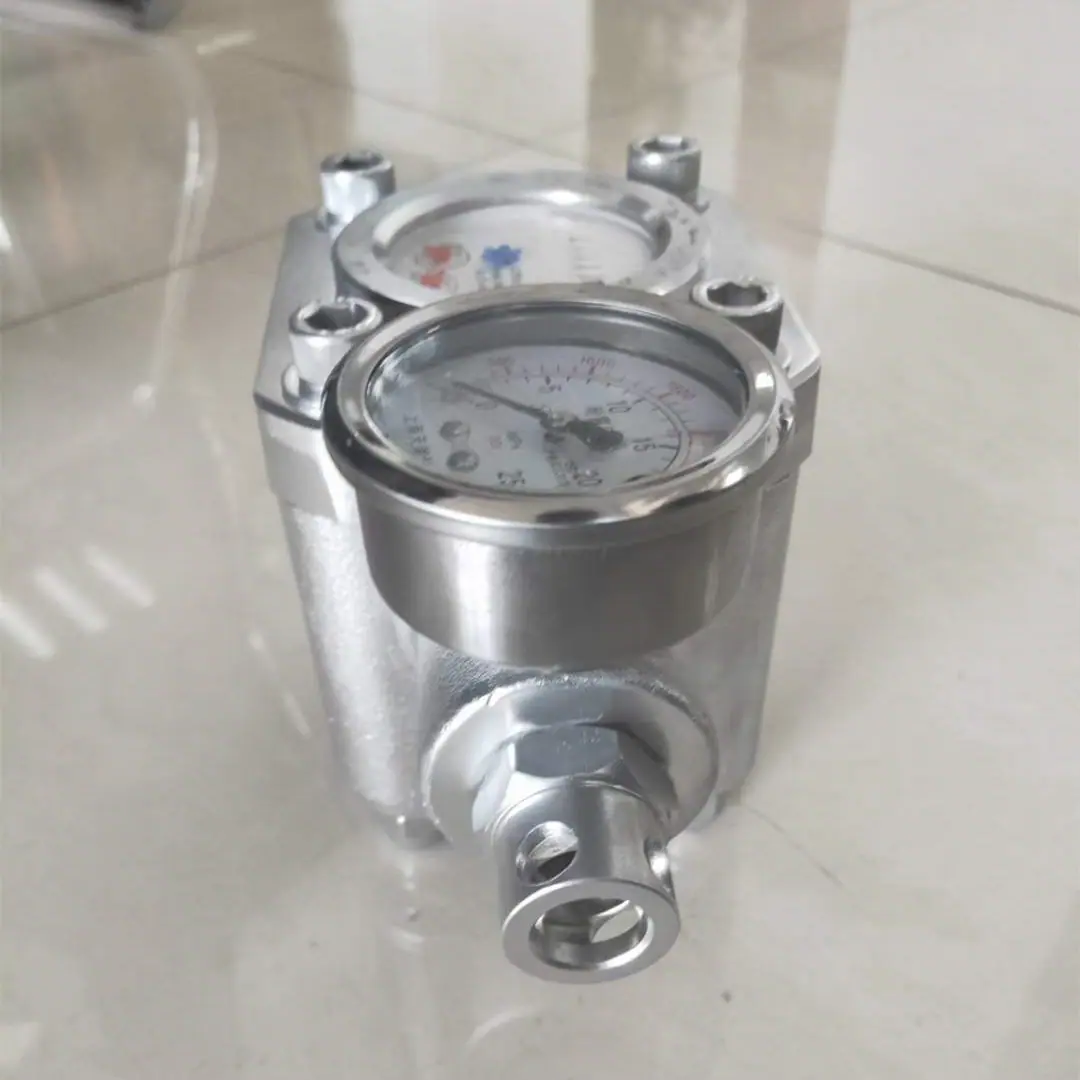

O medidor de injeção de água de alta pressão para mineração é composto principalmente de casco superior, casco inferior, impulsor, caixa do impulsor, placa de pressão, indicador de volume de água e indicador de pressão, etc. , que é fácil de transportar e operar.

2. Princípio de funcionamento do medidor de água de alta pressão para injeção de água em veios de carvão

O medidor de água de alta pressão para injeção de água de mineração é instalado na tubulação do sistema de injeção de água. Depois que a água flui para o hidrômetro, a tampa do filtro entra na caixa do impulsor ao longo da tangente da cavidade inferior da caixa do impulsor, fazendo o impulsor girar; a água sobe no impulsor e flui para fora da cavidade superior da caixa do impulsor; a rotação do impulsor aciona a roda central na placa de pressão para girar através do ímã permanente nela, e a roda central aciona o mecanismo de contagem no indicador de água para registrar a quantidade de água que flui através do hidrômetro. A pressão da injeção de água na camada de carvão é indicada diretamente pelo indicador de pressão através do orifício de medição de pressão.

Características funcionais do medidor de água de alta pressão para injeção de água em veios de carvão

Pode medir simultaneamente o volume de água, vazão e pressão de injeção de injeção de água em veios de carvão;

O indicador de volume de água adota um tipo de roda digital, que é intuitivo e de fácil leitura, e elimina completamente o problema dos trabalhadores subterrâneos não saberem ler os números que afetam a coleta de dados de injeção de água em veios de carvão;

A medição do hidrômetro é produzida de acordo com os regulamentos nacionais de verificação de medição JJG585-89;

O revestimento externo é feito de material antimagnético, antiimpacto, antifricção e antifaísca;

Uma haste especial de resistência à força principal antipulso é projetada e instalada no indicador de pressão, o que aumenta muito a vida útil do indicador de pressão e permite leituras precisas.
