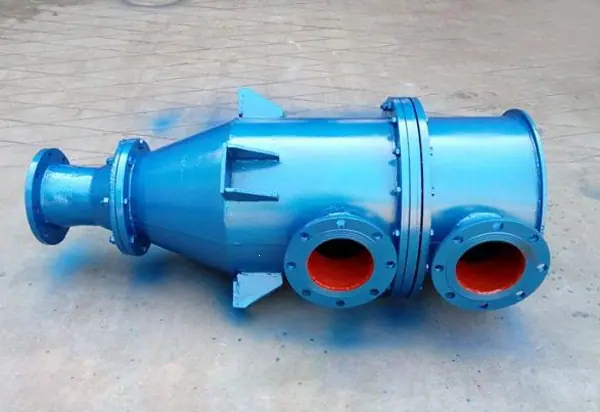

Introdução ao produto da bomba de vácuo a jato de água SPB

A bomba de vácuo de jato de água SPB é um dispositivo mecânico com duas funções efetivas: aspiração, condensação e drenagem. Ela usa uma certa pressão de água para pulverizar através de um bico inclinado. A água converge em um foco. Devido à alta velocidade do jato de água, uma pressão negativa é formada ao redor dela, o que cria um vácuo na câmara. Além disso, devido ao contato direto entre o vapor secundário e o jato de água, a troca de calor é realizada, e a maior parte do vapor se condensa em água. Uma pequena quantidade de vapor não condensado e gás não condensável esfregam contra o jato de água de alta velocidade, misturam e espremem, e são descarregados através do difusor, formando um vácuo maior na câmara.

Faixa de aplicação da bomba de vácuo a jato de água SPB

A bomba de vácuo de jato de água SPB é amplamente usada, principalmente em sistemas de vácuo e evaporação. É usada para extração a vácuo de líquidos, evaporação a vácuo, filtragem a vácuo, cristalização a vácuo, secagem, desodorização e outros processos. É o equipamento necessário para a fabricação de açúcar, farmacêutica, química, alimentos, fermentação e alguns departamentos de indústria leve e defesa.

Características do produto da bomba de vácuo a jato de água SPB

O ejetor de FRP pode ser aspirado equipando-se com uma bomba de água centrífuga correspondente. O ejetor não precisa ser instalado em uma posição alta, mas pode ser instalado no chão. O ejetor é fácil de instalar e não requer manutenção. Além das características do ejetor anticorrosivo, o ejetor moldado de FRP também tem as vantagens de alta densidade de molde, superfícies internas e externas lisas e fortes, alta durabilidade e resistência à corrosão, e pode ser comparado com peças de aço inoxidável.

Significado do modelo de bomba de vácuo a jato de água SPB

Por exemplo, bomba de vácuo de jato de água SPB50-120

S——hidráulico

P——Jato

B——Bomba

50——Diâmetro da porta de sucção mm

120——volume inspiratório (m/h）

Instalação e precauções da bomba de vácuo de jato de água SPB

1. Quando a água fria entra na tubulação da bomba de água para a bomba de vácuo do jato de água, o comprimento da tubulação e os cotovelos devem ser minimizados para reduzir a perda de resistência.

2. Os tubos de drenagem devem ser verticais, sem cotovelos.

3. Cada interface deve ser estanque para evitar vazamentos.

4. Ao instalar, o usuário deve instalar uma seção de tubo de aço como tubo de escape de acordo com o diâmetro da porta de saída do tubo difusor. O comprimento deve ser geralmente maior que 1 metro, mas não deve se estender para dentro da piscina de circulação de águas rasas.

5. Falha: O grau de vácuo não pode ser alcançado. Motivos: vazamento na conexão da tubulação instalada, entupimento do bico, pressão de fluxo insuficiente da bomba d'água e mau funcionamento do medidor de vácuo.

Parâmetros técnicos da bomba de vácuo a jato de água SPB

O conjunto completo desta série de bombas inclui: bomba de injeção, bomba de circulação de água, tanque de circulação de água, cilindro de filtragem eletromagnética, etc.

Modelo Capacidade máxima de sucção Vácuo final Diâmetro da porta de sucção mm Massa kg Modelo de bomba de água correspondente m3/h L/S MPa mmHg

SPB100 72 20 -0,095 -720 50 55 IS65-50-160

SPB200 162 45 -0,095 -720 80 120 IS80-65-160

SPB350 342 95 -0,095 -720 100 275 IS100-80-160

SPB450 706 196 -0,095 -720 125 490 IS150-125-315A

SPB600 1296 360 -0,095 -720 200 850 8Sh-13A

SPB750 2520 700 -0,095 -720 300 1290 12Sh-13A
