Penetrómetro Dinâmico de Cone Leve 10kg Sonda de Penetrómetro Dinâmico de Cone Plataforma de Perfuração Penetrómetro Dinâmico de Cone de Serviço Pesado Fabricante Atacado

 Penetrómetro Super Pesado 120kg

Sonda dinâmica

A sonda dinâmica é um método de teste in situ que usa uma certa quantidade de energia de martelo de queda para conduzir uma sonda cônica de um certo tamanho no solo. O método determina as propriedades do solo com base na dificuldade de conduzi-lo no solo [grau de penetração]. É adequado para solo argiloso [incluindo loess], aterro artificial e solo de cascalho solto de grãos pequenos, rocha, solo de cascalho e argila contendo pedras e pedregulhos. Geralmente não é recomendado usá-lo, mas a sondagem dinâmica pode.

Sonda dinâmica leve

Parâmetros técnicos:

1. Peso do martelo: 10 kg.

2. Distância de queda: 50 cm.

3. A cabeça do cone tem um ângulo de cone de 60° e uma área de base de cone de 12,6 cm.

4. Número de golpes de martelo por penetração de 30 cm.

5. O diâmetro externo da haste da sonda é de 25 mm.

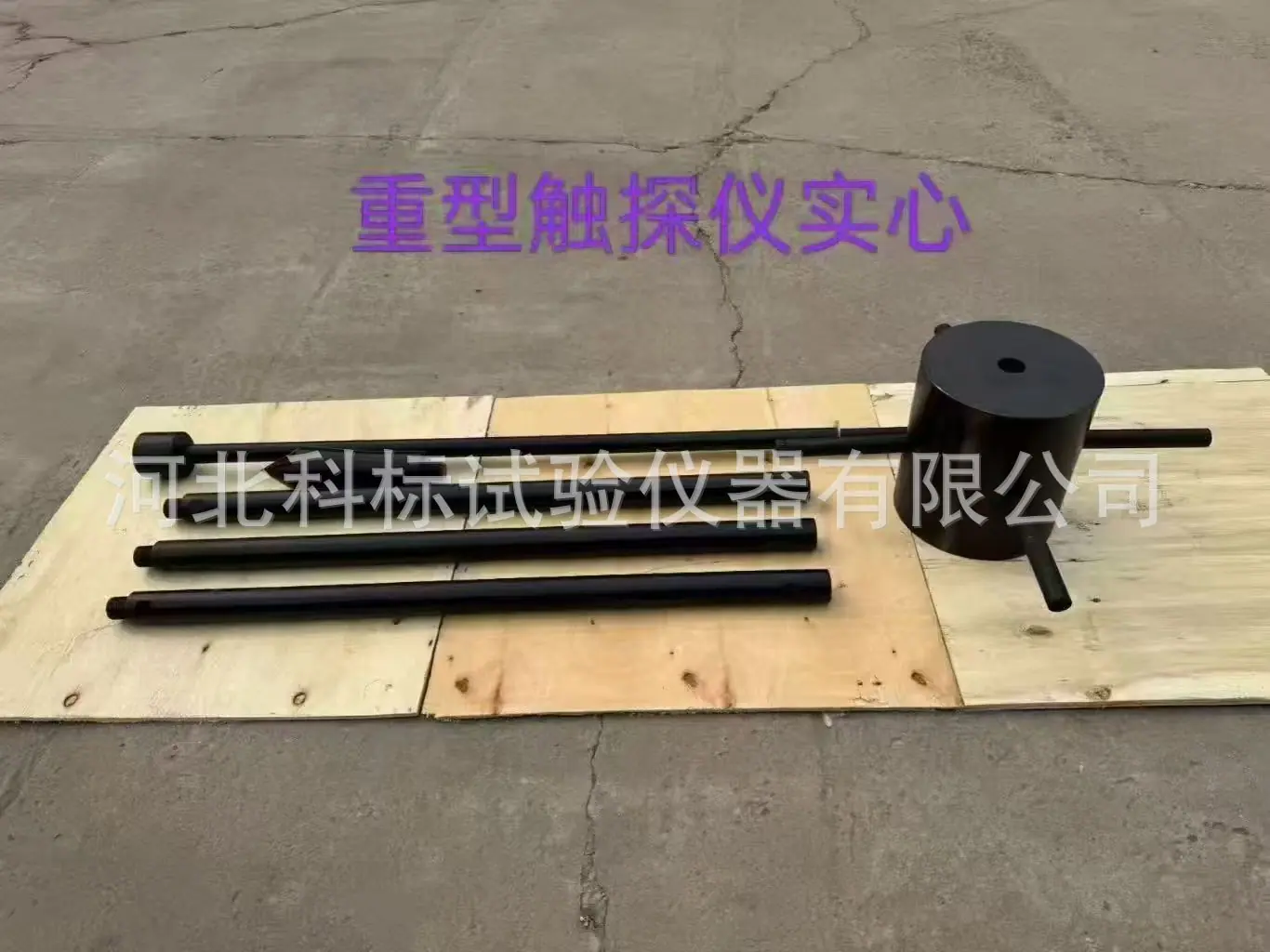

Sonda dinâmica de alta resistência

Os principais parâmetros técnicos:
Peso do martelo: 63,5 kg
Altura de queda: 760 mm
Profundidade de penetração: 3600mm
Ângulo do martelo: 60°
Diâmetro de penetração do martelo: 74 mm

Sonda dinâmica ultrapesada

Os principais parâmetros técnicos:
Peso do martelo: 120Kg
Altura de queda: 1000mm
Profundidade de penetração: 3600mm
Ângulo do martelo: 60°
Diâmetro de penetração do martelo: 74 mm

Instruções:

1. Primeiro, use uma furadeira leve para atingir a elevação da camada de solo de teste e, em seguida, sonde continuamente a camada de solo de teste necessária.

2. Durante o teste, o martelo deve cair livremente, com uma distância de queda de 50 cm. O número de golpes para cada 30 cm de penetração na camada do solo é N10.

3. É geralmente aplicável a camadas de solo com profundidade de penetração inferior a 4 metros, sem considerar a correção de fatores de influência.

4. A energia teórica do martelo do teste de instrumento de penetração dinâmica do cone é E=MHg.

Fórmula de cálculo:

M---Massa do martelo [kg]

H----Distância de queda livre do martelo [m]

g-----aceleração devido à gravidade [m/S2]

E----Energia teórica do martelo de penetração dinâmica [J]
