Fornecimento Transfronteiriço de 500 Toneladas Máquina de Teste de Pressão Superior 0kg Yaw-5000F Controlada por Microcomputador Eletro-Hidráulica Servo

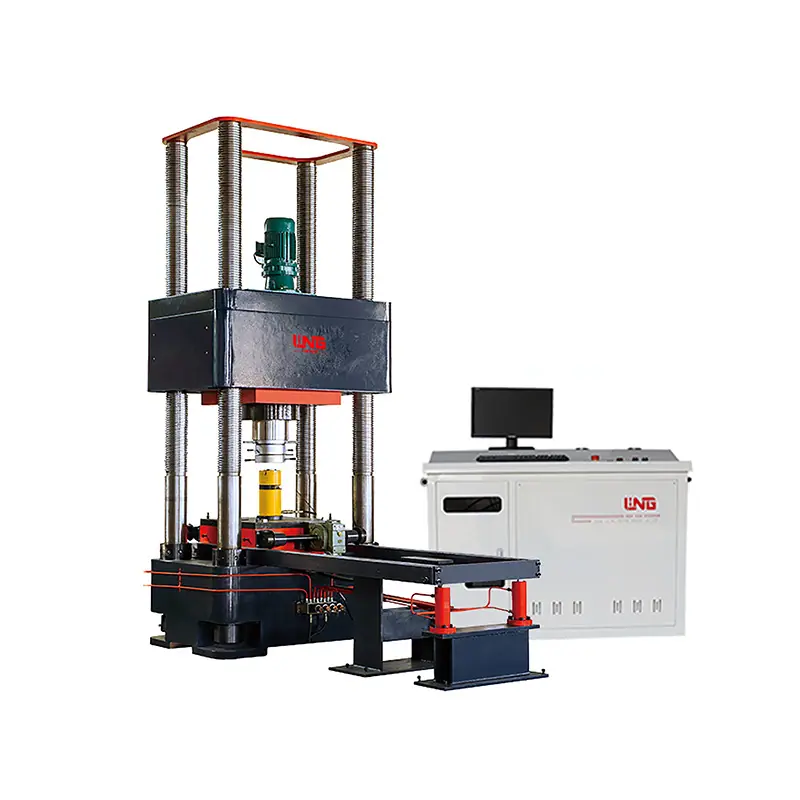

A Máquina de Teste Eletro-Hidráulica Servo Jack Controlada por Microcomputador YAW-5000F adota uma estrutura de quatro colunas montada na parte inferior. Possui alta rigidez e resistência do quadro, pequena deformação e um espaço de teste ajustável continuamente, conveniente para as necessidades de teste de macacos de diferentes alturas. Utiliza um sistema de fonte dupla de óleo para controlar o macaco e o cilindro de elevação separadamente. Um mecanismo de carro de alimentação elétrica é usado para inserção e remoção convenientes do macaco. Este produto é adicionalmente equipado com uma plataforma única de carga e descarga de macaco, reduzindo o impacto no carro elétrico durante o processo de carga e descarga do macaco. As guias utilizam um dispositivo de elevação síncrona de quatro cilindros, conveniente para a detecção de posicionamento e pouso de saída do macaco.

Padrões de Fabricação

JJG621-2012《Macaco Hidráulico》Regulamento de Verificação

Escopo de Uso do Produto

Inspeção de macacos pelo departamento de metrologia e verificação

Capacidade máxima de carga da unidade principal: 5000kN;

Pressão do sistema da bomba do macaco hidráulico: 70MPa

Geração automática de equações de calibração

Determinação automática do erro de interpolação

Realize com precisão a detecção de vazamentos internos

Espaço de ajuste do teste: 0～700 mm, a distância entre a revestimento da placa de prensagem superior e o revestimento da placa de prensagem inferior, excluindo a altura do medidor de força padrão;

Espaço máximo de teste: 610 mm;

Máquina de teste distância líquida entre colunas: 600mm×600mm;

Tamanho da placa de pressão superior (todas são área de rolamento de pressão efetiva) 600×600×80mm;

Tamanho da placa de pressão (todas são área de rolamento de pressão efetiva): 600×600×80mm;

Dureza das placas de pressão superior e inferior: 40～45HRC;

A placa de prensagem possui linhas de alinhamento (Ф100mm, Ф200mm, Ф300mm) para fácil posicionamento da amostra de teste de compressão;

Tanto as placas de pressão superior quanto as inferiores podem ser substituídas (após desgaste);

Coaxialidade das placas de prensagem superior e inferior: ≤Ф0,5mm;

Velocidade de elevação do feixe: 200 mm/min;

O levantamento da viga é acionado por um motor e pode realizar o controle de avanço e articulação;

O levantamento da viga possui proteção de limite superior e inferior, respectivamente;

Equipado com proteção de segurança contra funcionamento do motor, proteção de segurança de limite de curso do feixe, proteção de segurança do sensor e proteção de segurança pessoal do operador;

Peso total: 6 toneladas.

Área total ocupada: 1020mm×2000mm
