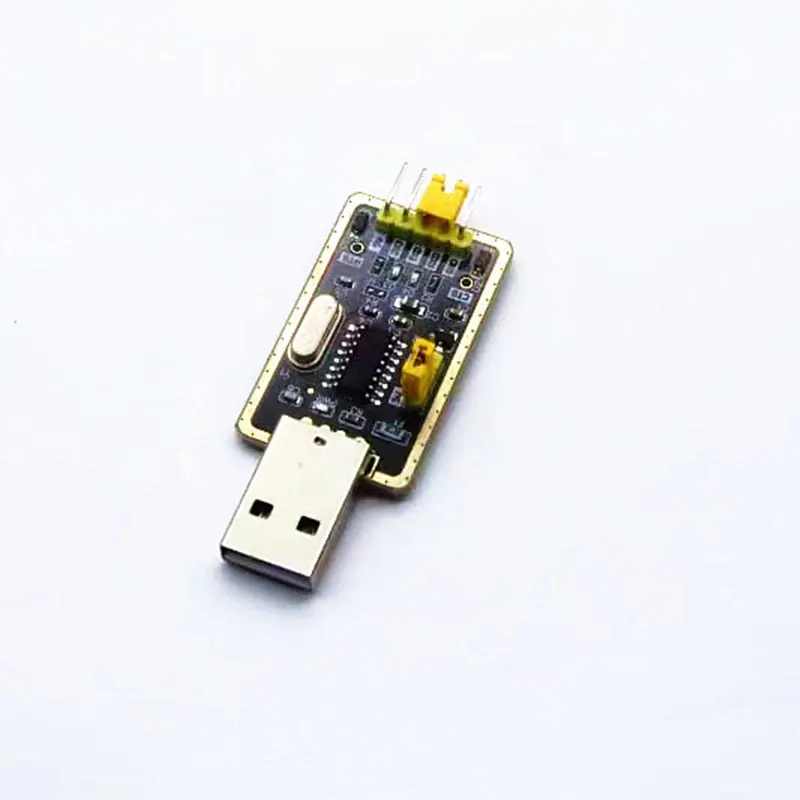

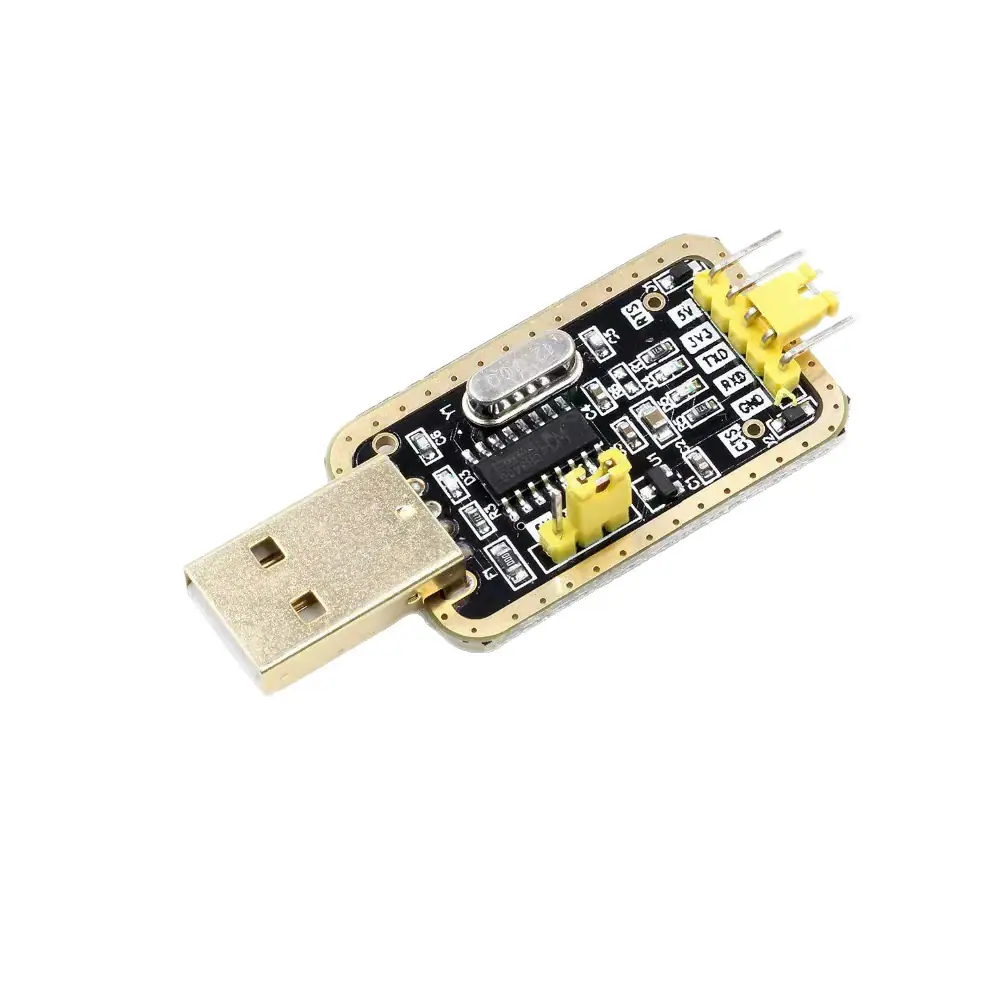

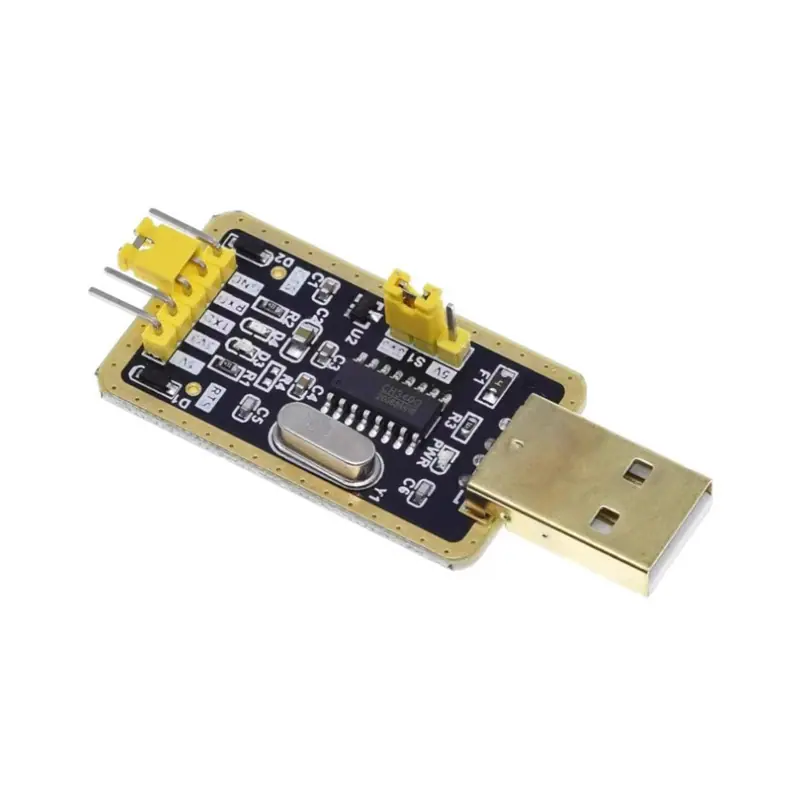

Módulo USB para TTL CH340G, cabo de download de porta serial, placa de atualização RS232, cabo de flashing TTL, 5V/3.3V

1. Utiliza o processo de PCB com Ouro por Imersão Química (ENIG) (não a galvanização a quente comum), possui forte capacidade antioxidante, as ilhas não são propensas à oxidação e escurecimento por muito tempo, garantindo contato estável após múltiplas inserções e remoções.

2. Equipado com o chip original Nanjing Qinheng CH340G, comunicação USB 2.0 de velocidade total, suporta uma faixa de taxa de transmissão de 50bps-2Mbps, compatível com drivers para todas as plataformas Windows/Linux/Mac/Android

Substrato de PCB de fibra de vidro epóxi FR-4 de dupla face com 3,1 mm de espessura, conector USB-A com carcaça de ferro é robusto e durável; configuração padrão com saco antiestático para embalagem independente, para evitar danos por estática ao chip durante o transporte

4. Emite simultaneamente níveis TTL de 3,3V e 5V, compatível com microcontroladores e placas de desenvolvimento populares como STC89/STC12/STM32/ESP8266/ESP32/Arduino Nano/Uno

5. Ferramenta essencial para engenheiros eletrônicos e makers, usada para programação ISP online de microcontroladores STC, monitoramento serial de Arduino, depuração de comandos AT de módulos ESP, leitura de dados NMEA de módulos GPS

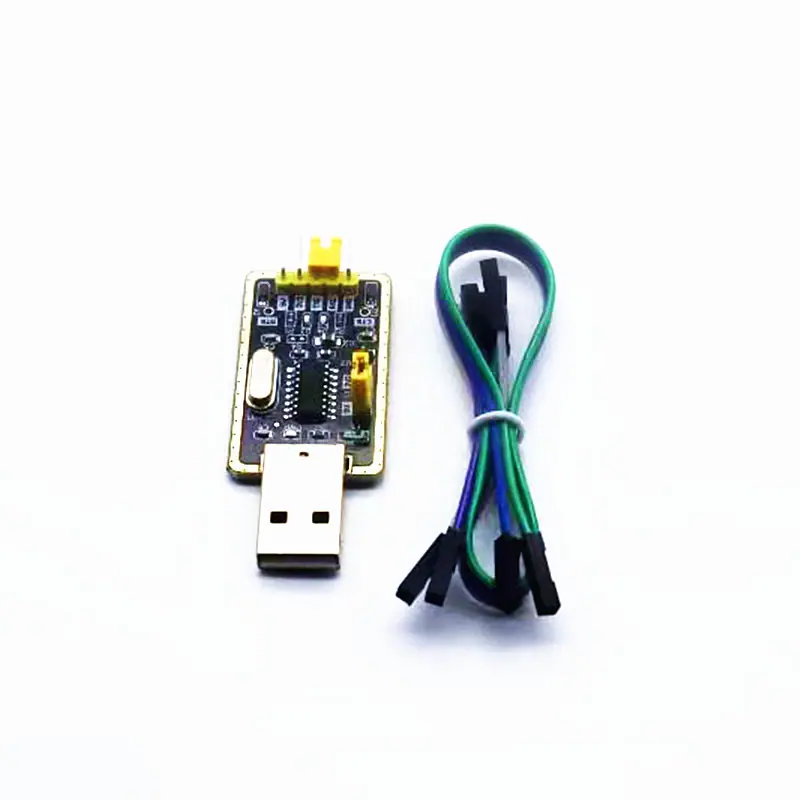

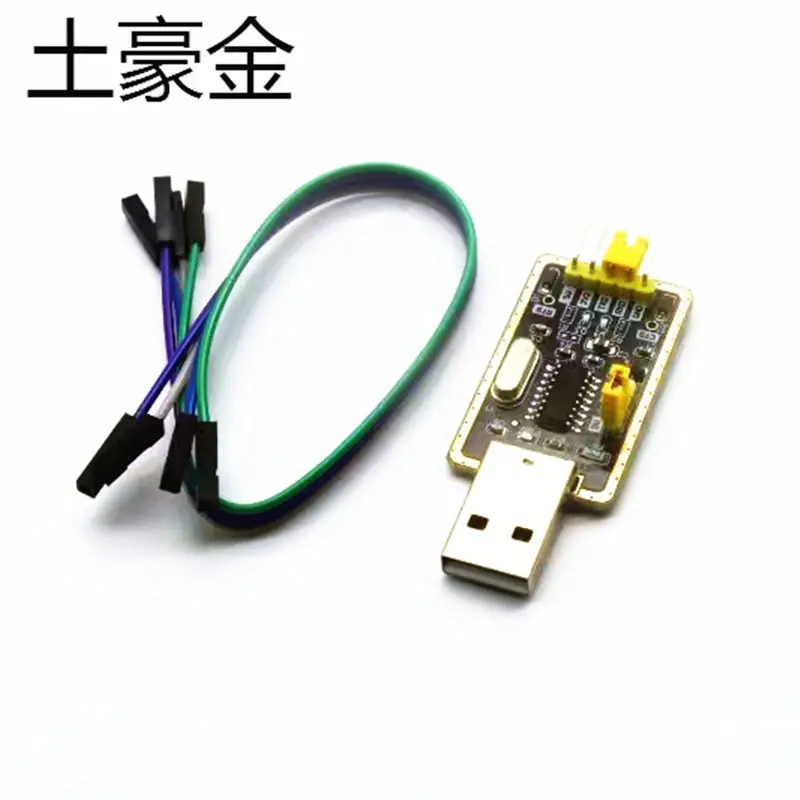

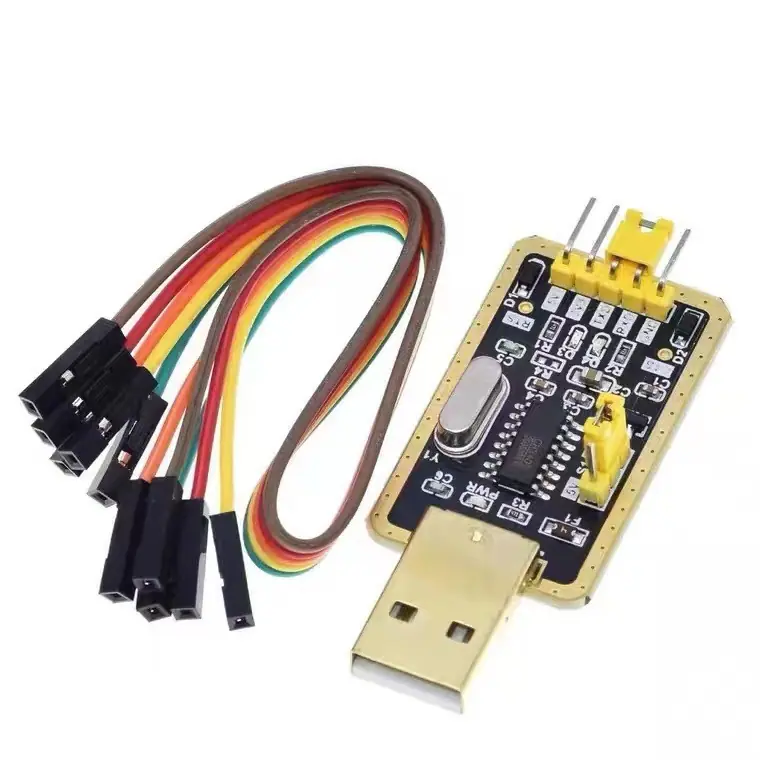

6. Amplamente utilizado em cenários como flashing de firmware de roteador (OpenWrt/DD-WRT) TTL, atualizações de receptor de satélite Zhongjiu, recuperação de TV box brickado, etc., vem com fios DuPont para uso plug-and-play.

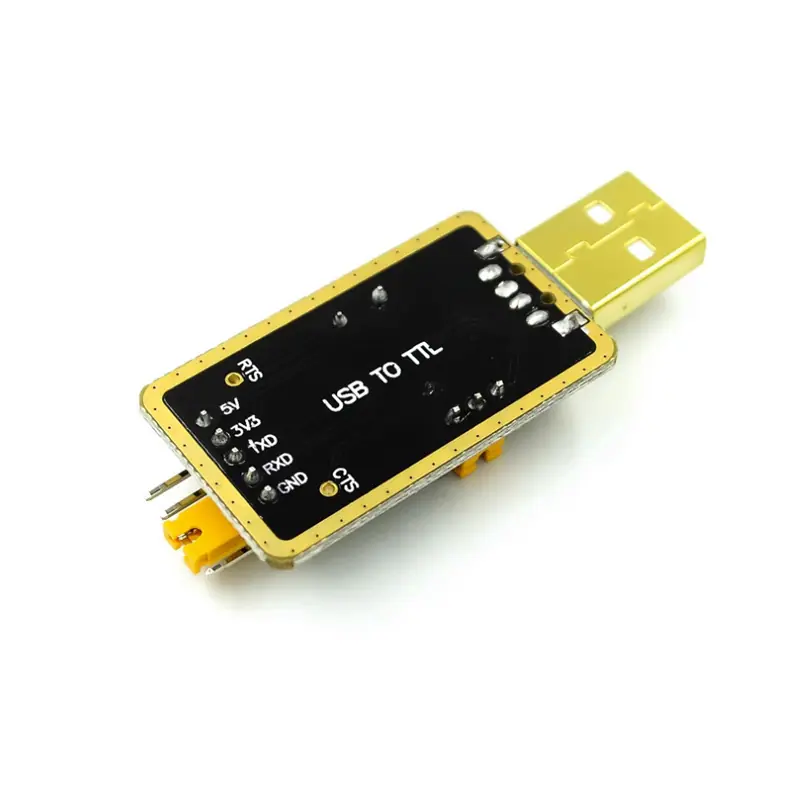

1 Interface/Tipo: Macho USB-A (Entrada) → Saída de Pino de Cabeçalho de 6 Pinos (VCC/GND/TXD/RXD/3V3/5V)

2 Resolução: Não aplicável (Produto sem tela)

3 Versão do Protocolo: USB 2.0 Full-Speed (12Mbps), Porta Serial UART TTL

4 Largura de Banda/Taxa: USB 2.0 12Mbps; Taxa de Baud UART 50bps-2Mbps

Chip de 5 núcleos: CH340G, oscilador de cristal externo de 12MHz

6 Material da Carcaça: Sem carcaça (módulo PCB nu), placa de fibra de vidro epóxi FR-4 + ilhas de solda banhadas a ouro + conector USB-A com carcaça de ferro

7 Direção de Transmissão: USB (Lado Host) ↔ Serial TTL (Lado Dispositivo), Comunicação Bidirecional

8 Opções de Cores: Dourado (Placa de Circuito Impresso Dourada por Imersão), Sem Outras Cores

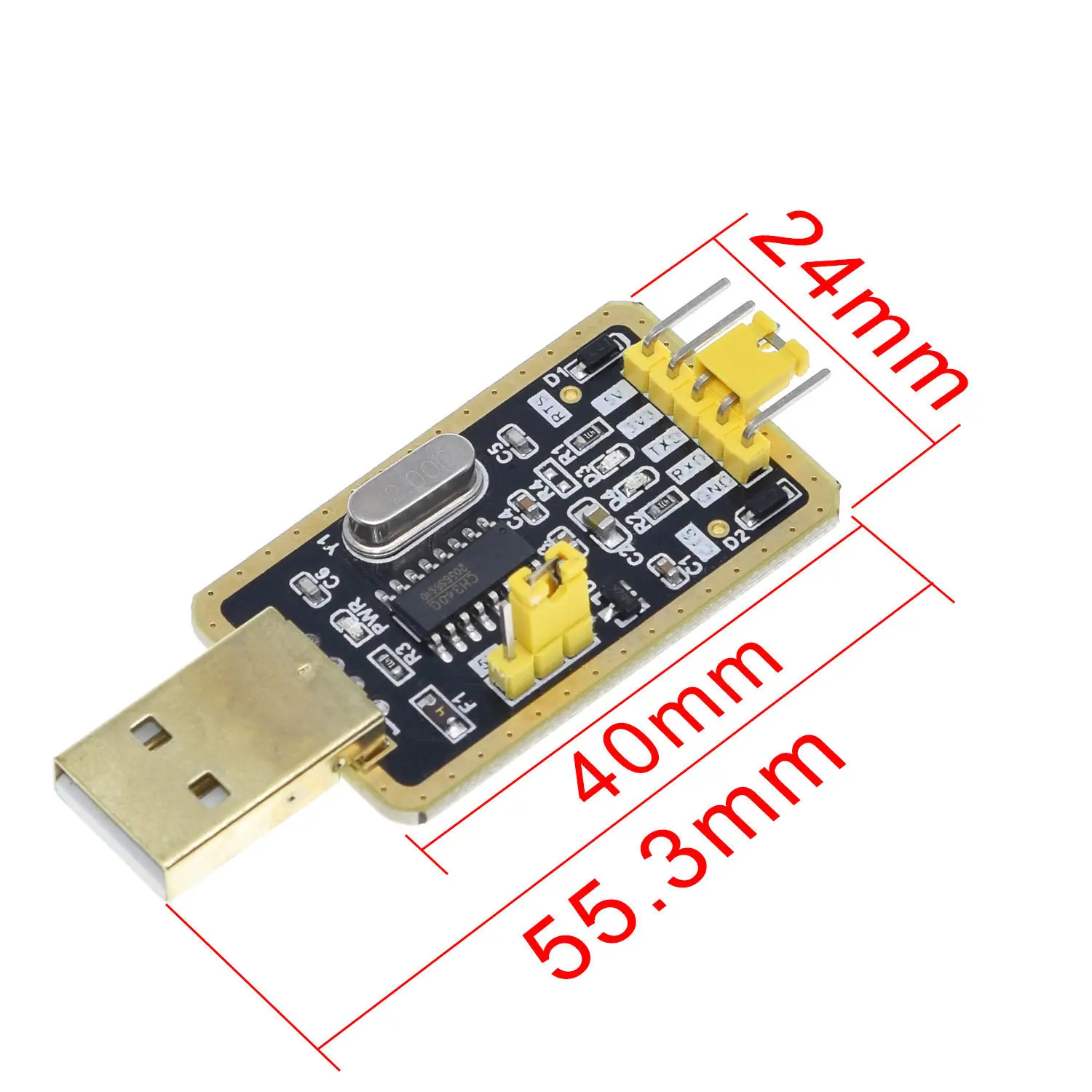

9 Dimensões do Produto: Aprox. 40×20×10mm

10 Peso do Produto: Aprox. 10g (módulo sem cabo), Aprox. 15g (com cabo)

11 Sistemas Compatíveis: Windows XP/7/8/10/11, Linux (Kernel 2.6+), macOS, Android

12 Dispositivos Compatíveis: STC89/STC12/STM32/ESP8266/ESP32/Arduino Uno/Nano/Mega, TTL de Roteador, Receptor Zhongjiu, PLC, Módulo GPS

13 Características Principais: Saída de Nível Duplo 3,3V/5V / Placa de Circuito Impresso com Ouro de Imersão / Embalagem Antiestática / Plug and Play, Sem Drivers Adicionais Necessários (Win10+) / Oscilador de Cristal Externo de 12MHz

14 Ciclos de Inserção/Remoção / Durabilidade: Conector Macho USB-A ≥ 1.500 Ciclos (Padrão), Vida Útil do Contato do Pino Header a ser Confirmada

15 Certificação/Origem: Guangdong, China; O módulo não possui certificação independente (O Chip passa no teste de fábrica WCH, pode ser usado para solicitar RoHS)
