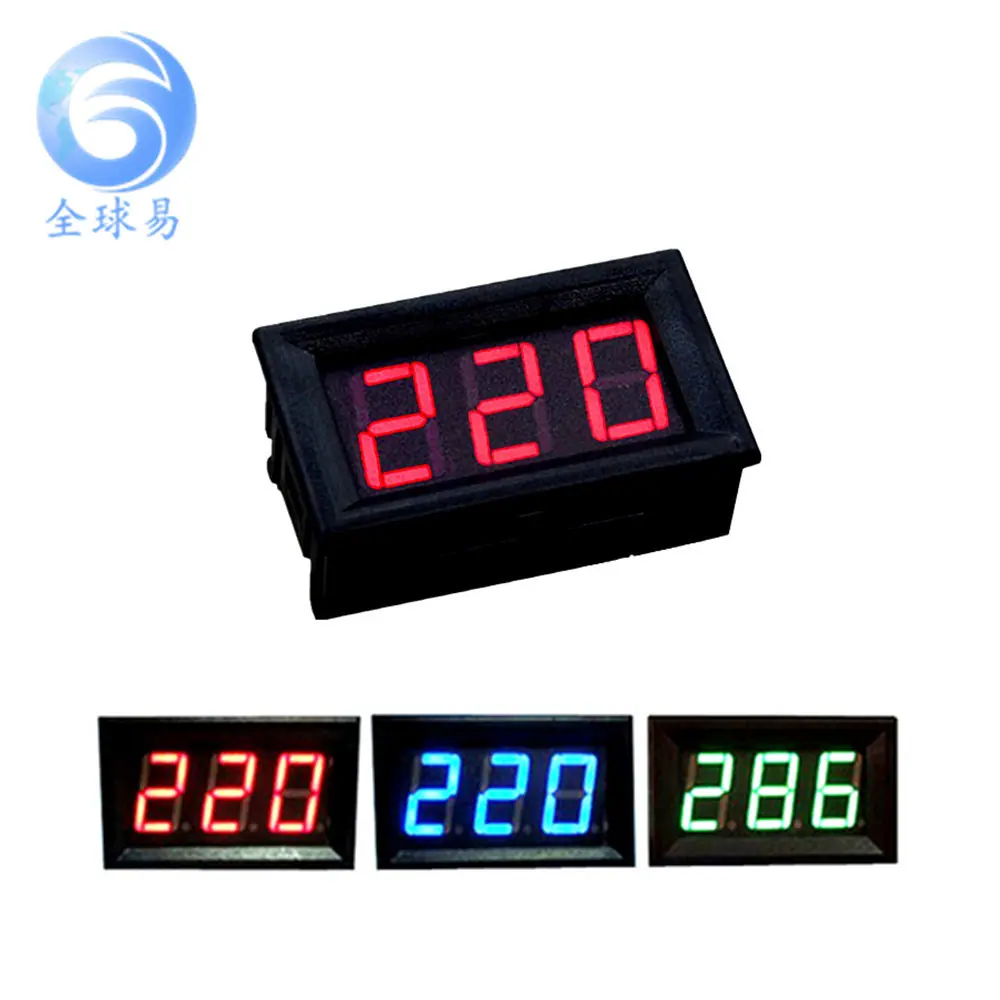

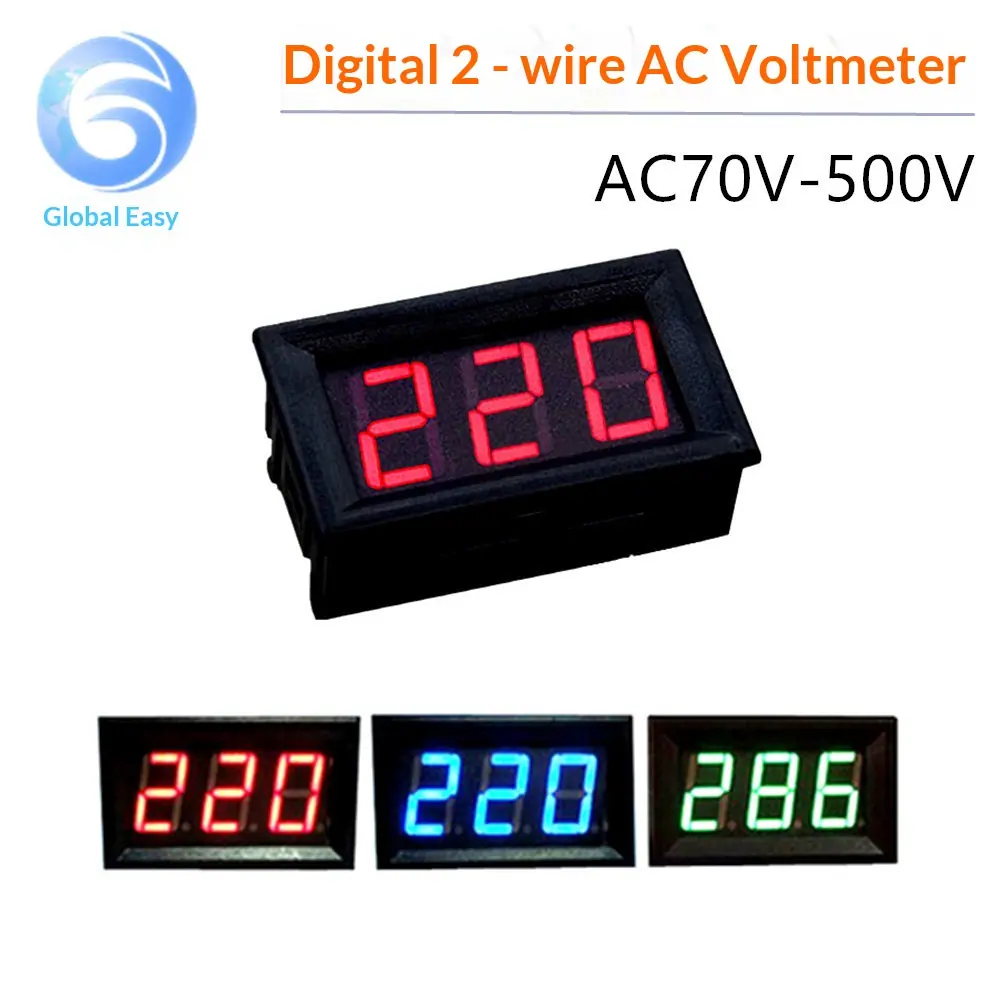

Voltímetro AC Digital LED de 2 Fios AC70V-500V Mini Medidor Monitor de Tensão Embutido
110 dias
Mín. R$ 6.320 (1.000 un.)
Produto 5.0
Fornecedor 5.0
Quantidade
LED Digital 2-Wire AC Voltmeter Head
Especificações do produto
Tipo de medição
Alternating Current (AC)
Alcance de voltagem
AC70V ~ AC500V
Método de Fiação
2-wire direct connection, no extra power supply
Mostrar
3-digit LED digital tube display
Cor do LED
Red / Blue / Green
Instalação
Panel embedded mounting
Cenário de aplicação
220V household mains, industrial AC circuit
Tipo de medição
Alternating Current (AC)
Alcance de voltagem
AC70V ~ AC500V
Método de Fiação
2-wire direct connection, no extra power supply
Mostrar
3-digit LED digital tube display
Cor do LED
Red / Blue / Green
Instalação
Panel embedded mounting
Cenário de aplicação
220V household mains, industrial AC circuit
Tipo de medição
Alternating Current (AC)
Alcance de voltagem
AC70V ~ AC500V
Método de Fiação
2-wire direct connection, no extra power supply
Mostrar
3-digit LED digital tube display
Cor do LED
Red / Blue / Green
Instalação
Panel embedded mounting
Cenário de aplicação
220V household mains, industrial AC circuit
Detalhes do produto
O texto nas imagens pode ser traduzido
Funções
1. Monitoramento em tempo real do valor da tensão AC
2. Design de conexão de 2 fios, operação de fiação simples
3. Driver integrado, sem necessidade de fonte de alimentação externa separada
4. Leitura de tensão clara e intuitiva via tubo digital LED
5. Ampla faixa de medição AC70V~500V
6. Tamanho compacto, adequado para instalação embutida de equipamentos
7. 3 cores de LED opcionais para diferentes ambientes de instalação
Material
Caixa de plástico ABS retardante de chamas + tubo digital LED + placa de circuito de precisão
Tamanho
Dimensão global: 48mm × 29mm × 22mm
Tamanho recomendado do recorte: 45mm × 26mm
Método de operação
Passo 1: Confirme que o circuito testado é corrente alternada AC70V~500V
Passo 2: Conecte os dois fios do voltímetro em paralelo a ambas as extremidades da fonte de alimentação CA.
Etapa 3: A tela liga automaticamente após a energização e exibe a tensão em tempo real.
Passo 4: Abertura conforme tamanho recomendado para instalação embutida
Notas
1. Adequado apenas para AC70V~500V, NÃO conectar à energia DC
2. Deve ser conectado em paralelo, nunca em série
3. Mantenha afastado de altas temperaturas, umidade e forte interferência eletromagnética.
4. Não exceda o máximo de 500V para evitar a queima do medidor
5. É proibido desmontar a carcaça por não profissionais para evitar choque elétrico.
6. Desligue a alimentação antes da fiação para segurança operacional
1. Monitoramento em tempo real do valor da tensão AC
2. Design de conexão de 2 fios, operação de fiação simples
3. Driver integrado, sem necessidade de fonte de alimentação externa separada
4. Leitura de tensão clara e intuitiva via tubo digital LED
5. Ampla faixa de medição AC70V~500V
6. Tamanho compacto, adequado para instalação embutida de equipamentos
7. 3 cores de LED opcionais para diferentes ambientes de instalação
Material
Caixa de plástico ABS retardante de chamas + tubo digital LED + placa de circuito de precisão
Tamanho
Dimensão global: 48mm × 29mm × 22mm
Tamanho recomendado do recorte: 45mm × 26mm
Método de operação
Passo 1: Confirme que o circuito testado é corrente alternada AC70V~500V
Passo 2: Conecte os dois fios do voltímetro em paralelo a ambas as extremidades da fonte de alimentação CA.
Etapa 3: A tela liga automaticamente após a energização e exibe a tensão em tempo real.
Passo 4: Abertura conforme tamanho recomendado para instalação embutida
Notas
1. Adequado apenas para AC70V~500V, NÃO conectar à energia DC
2. Deve ser conectado em paralelo, nunca em série
3. Mantenha afastado de altas temperaturas, umidade e forte interferência eletromagnética.
4. Não exceda o máximo de 500V para evitar a queima do medidor
5. É proibido desmontar a carcaça por não profissionais para evitar choque elétrico.
6. Desligue a alimentação antes da fiação para segurança operacional
