Bloco de Válvulas de Desligamento AccuMulaTor SAF20M12Y1N210a-s13 SAF10M12T070a-s13 Bloco de Válvulas

Todos os preços listados nesta loja são sem impostos. Se você precisar de uma fatura com IVA, será cobrado um imposto adicional de 12%.

Escopo principal de negócios: válvula de esfera de alta pressão (BALL VALVE), trava hidráulica (PILOT CHECK VALCVE), válvula overcenter dupla (DOUBLE OVERCENTER VALVE), válvula overcenter unidirecional (SINGLE OVERCENTER VALVE), válvula de retenção (CHECK VALVE), válvula de transferência (SHUTTLE VALVE), válvula de aceleração (FLOW RESTRICTOR VALVE), válvula hidráulica de mineração, válvula de rolo, válvula de escavadeira - válvula de parada, válvula de transferência de cinco óleos, válvula rotativa e vários grupos de válvulas funcionais.

Válvulas de esfera de alta pressão: Usadas principalmente em vários sistemas hidráulicos para conectar e desconectar componentes. As dimensões de conexão de nossas válvulas de esfera de alta pressão são consistentes com as de produtos de empresas como Hydac (Alemanha) e GEMils (Itália) e são intercambiáveis. Esses produtos apresentam baixo torque de operação, alta resistência à pressão e longa vida útil.

As travas hidráulicas são usadas principalmente nos sistemas de cilindros de diversas máquinas de engenharia e veículos, como plataformas de trabalho aéreo, guindastes sobre caminhão e empilhadeiras. As travas hidráulicas da Fábrica de Componentes Hidráulicos Xinyu apresentam características de abertura e fechamento suaves e alta velocidade de resposta. Atualmente, as dimensões de conexão de nossos produtos são consistentes com as de produtos da Alemanha e da Itália, e eles podem substituir componentes importados.

As válvulas de balanceamento são usadas principalmente nos sistemas de cilindros e motores de vários veículos de construção, como motoniveladoras, guindastes e caminhões betoneira. Atualmente, quatro grandes séries de válvulas de balanceamento foram desenvolvidas: válvulas de balanceamento unidirecionais abertas, válvulas de balanceamento unidirecionais fechadas, válvulas de balanceamento bidirecionais abertas e válvulas de balanceamento bidirecionais fechadas. O desempenho do produto é agora consistente com os produtos estrangeiros e pode substituir componentes importados correspondentes.

6. Falhas Comuns

① Vazamento interno: A causa possível são impurezas na superfície de vedação. Neste caso, a limpeza com querosene é suficiente; se a superfície de vedação estiver danificada, requer processamento por um profissional.

② Vazamento Externo: A causa geral do vazamento externo é a gaxeta danificada. Neste caso, basta substituir a gaxeta. Tenha cuidado para apertar a gaxeta adequadamente.

7. Instruções para pedidos

① Ao fazer o pedido, a designação completa do modelo deve ser escrita, por exemplo, para uma válvula de corte de acumulador com pressão de trabalho de 31,5 Mpa e diâmetro nominal de 32 mm: XJF-32/10;

② Se houver quaisquer requisitos especiais para esta válvula de corte, por favor, discuta-os com nossa empresa;

③ Esta empresa reserva-se o direito de alterar os designs e não fornecerá notificação separada de quaisquer modificações.
Conjuntos de válvulas funcionais: A Ningbo Xinyu Automation Equipment Co., Ltd. projeta vários conjuntos de válvulas funcionais usando softwares como AutoCAD, Solidworks e Ansys. Isso permite o projeto racional e a integração do sistema hidráulico em um bloco manifold relativamente pequeno, reduzindo efetivamente o espaço de instalação necessário para os principais produtos de válvulas.

Parâmetros Técnicos do Bloco de Válvulas de Controle do Acumulador:

Pressão Nominal: 6,30～31,5 MPa

Meio Aplicável: Óleo Mineral, Óleo Hidráulico à Base de Água e Emulsão

Temperatura média: -15℃～+65℃

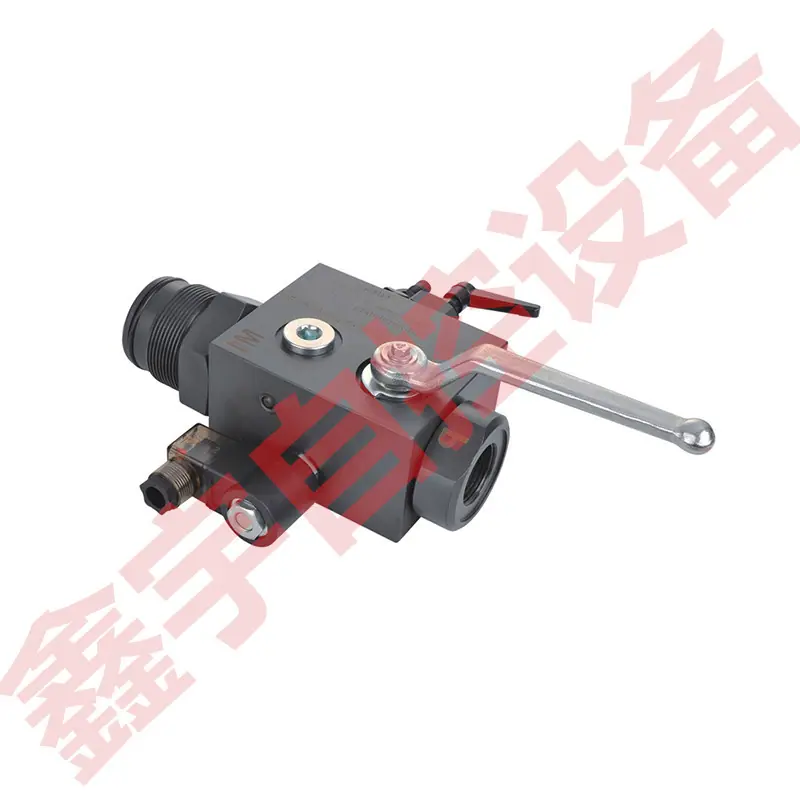

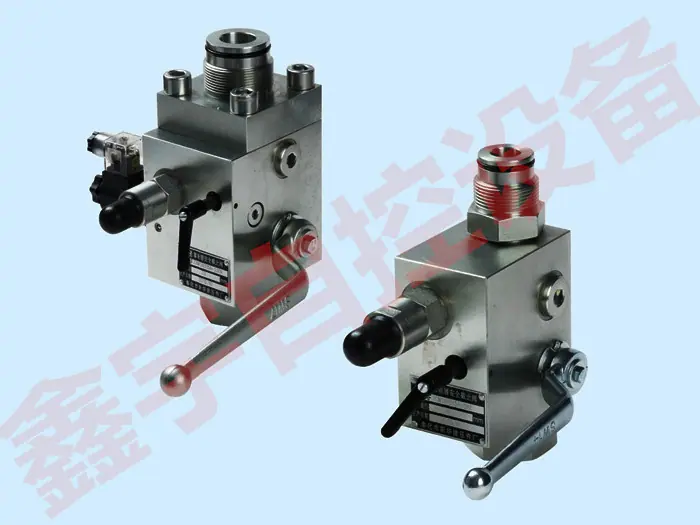

A unidade de válvula de controle do acumulador consiste em uma válvula de bloqueio de núcleo de esfera de alta pressão, uma válvula de alívio controlada diretamente e uma pequena válvula de bloqueio.

É uma combinação de três válvulas indispensáveis no circuito do acumulador de um sistema hidráulico: uma válvula de bloqueio de esfera de alta pressão como a válvula manual de chave principal, uma válvula de alívio de controle direto como a válvula e uma pequena válvula de bloqueio como a válvula de descarga. Outra característica importante do grupo de válvulas de controle do acumulador é o uso de uma estrutura de conexão externa soldada diretamente por flange, que pode reduzir significativamente a altura de arranjo do acumulador.

Como um novo tipo de componente hidráulico, a válvula de bloqueio do acumulador é geralmente instalada na tubulação que conecta o acumulador ao sistema. Sua função principal é proteger o acumulador, incluindo conexão/desconexão do sistema, limitação de pressão e alívio de pressão. Como existem muitos modelos de válvulas de bloqueio de acumulador, é fácil selecionar uma válvula de bloqueio que atenda aos requisitos. Claro, ainda é necessário um método de seleção adequado, que é o seguinte.

1、Custo

Esta é uma consideração óbvia ao selecionar válvulas para aplicações não críticas. Ao comparar preços, considere simultaneamente tanto a vazão da válvula de fechamento quanto seu tamanho nominal. Mesmo com o mesmo tamanho de conexão de entrada da válvula, diferentes características de curso podem levar a diferenças significativas na vazão.

2、Tipo de sistema de escapamento

Se a válvula for ventilada para a atmosfera em vez de conectada a um sistema de ventilação, a válvula com castelo aberto pode ser usada em sistemas de vapor, ar e gás inerte. Nessas aplicações, um fuso micrométrico é geralmente necessário. Para aplicações de gás ou líquido onde a ventilação para a atmosfera não é permitida, usa-se um castelo fechado. Em tais aplicações, usa-se uma tampa final selada/hermética a gás ou um fuso com gaxetas. Para sistemas com contrapressão adicional significativa (o que é comum ao ventilar para um coletor na indústria de processo), é necessária uma válvula do tipo fole balanceado ou pistão.

3、Tipo Estrutural

As válvulas globo com sede parcial são adequadas para pressão moderada e fluidos não corrosivos, enquanto as válvulas globo com sede total são usadas principalmente em indústrias de processo com fluidos corrosivos ou pressões de sistema muito altas. Para fluidos corrosivos ou aplicações de alta temperatura, alguns materiais especiais também são necessários.

4、Características de Ação

Dependendo da aplicação, os requisitos de desempenho das válvulas gaveta também variam, por isso diferentes são selecionadas de acordo, permitindo também uma sobrepressão de 20%. A sobrepressão para válvulas em sistemas líquidos é geralmente de 10% ou 25%, e a grande diferença de pressão de abertura e fechamento é de 20%.

5、Certificação

Para muitas aplicações de válvulas globo, os usuários finais especificam o tipo de construção e o desempenho da válvula de acordo com os códigos e normas aplicáveis. Isso normalmente requer certificação por uma organização independente de terceiros para garantir a conformidade com os requisitos das normas correspondentes.
