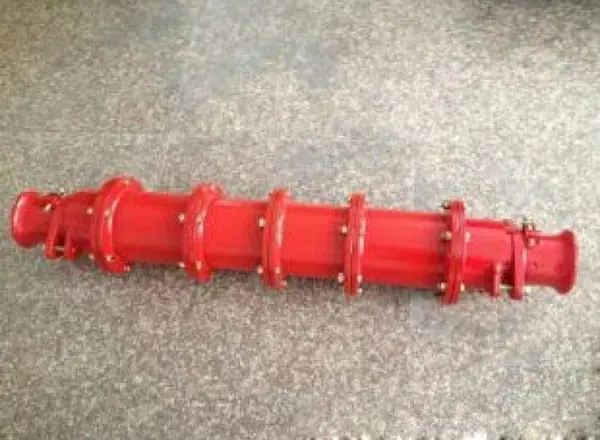

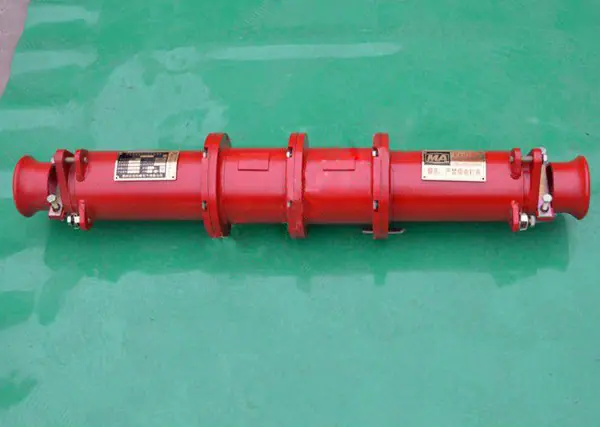

Conector de Cabo de Alta Tensão Estrutura Anti-Inserção Incorreta Melhora a Segurança da Operação no Local Conector de Cabo de Alta Tensão

Introdução de produto de conector de cabo de alta tensão

Os conectores de cabo de alta tensão são adequados para conectar circuitos de cabos de alimentação de 1140V ~ 10kV em túneis subterrâneos de mineração de carvão. Vários tipos de cabos blindados com revestimento de borracha para monitoramento UGSP podem ser usados ​​para fiação ao fornecer energia para subestações móveis. Eles podem ser conectados em ambas as extremidades do cabo para conexão mútua, ou metade de suas peças de conexão à prova de explosão podem ser conectadas à subestação móvel.
Recursos do conector de cabo de alta tensão
1. O conector é composto por duas partes idênticas com uma haste condutora como peça de conexão comum, cada uma das quais inclui um sistema de entrada de cabos, um bloco de terminais e um isolador;
2. A placa de pressão usada para evitar que o cabo seja puxado é projetada como uma peça fundida com ranhura em arco, o que melhora a confiabilidade da linha de pressão;
3. O isolador é feito de material isolante (DMC) com excelente desempenho;
4. A conexão entre todo o isolador e o invólucro é fixada internamente para evitar a conexão com o mundo exterior.
Manutenção do conector do cabo de alta tensão
1. Durante o uso e manutenção, a superfície à prova de explosão deve ser evitada contra colisão ou corrosão.
2. É estritamente proibido operar o conector ligado durante a manutenção. Após desligar, é necessário garantir que não haja tensão residual antes de desconectar e desmontar qualquer peça. Além de descarregar a carga residual por meios confiáveis, de acordo com os regulamentos de segurança do carvão, ela também pode ser descarregada por atenuação de centrais elétricas móveis. A sequência de operação é a seguinte:
2.1. Geralmente, antes da operação, a chave de carga deve ser mantida fechada, a chave de alta tensão deve ser aberta e marcada como "não permitido fechar" ou travada e, em seguida, o conector deve ser operado. Se houver possibilidade de realimentação de baixa tensão, a chave do alimentador e a chave de carga devem ser abertas primeiro.
2.2. Se a chave de carga for desconectada quando a chave de alta tensão for puxada, marque-a ou bloqueie-a antes de acionar a chave de alta tensão, feche a chave de carga por pelo menos um minuto para permitir que a tensão residual seja descarregada para garantir a segurança e, em seguida, realizar as operações necessárias.
2.3. Ao reinstalar, todos os fios devem ser conectados antes que a energia seja fornecida.
2.4. Após remover o flange do invólucro intermediário do conector, se for necessário guardá-lo por um período de tempo, cubra-o com uma tampa de vedação e sele-o com uma junta de vedação para evitar a entrada de umidade.
