Venda direta de fabricantes de transportadores raspadores, pode ser usado em conjunto com transportadores para transporte de carvão em frentes de lavra totalmente automatizadas

O transportador raspador SGB420/40 é adequado para frentes de lavra de desmonte de jazidas de carvão finas inclinadas suavemente e com estabilidade superior, com espessura de 0,8~1,3m e ângulo de inclinação inferior a 25°, frentes de lavra de desmonte de jazidas de carvão de espessura média inclinadas suavemente e frentes de lavra de retirada de jazidas de carvão de espessura média inclinadas suavemente. Também é adequado para transportar carvão em galerias intermediárias.

Componentes, Sistema de Transmissão e Tipos Estruturais do Transportador Raspador SGB420/40

(I) Componentes:

Transportador Raspador SGB420/40 O transportador raspador inclui principalmente: dispositivo de acionamento, chicana esquerda, chicana direita, calha de transição da cabeça, calha intermediária, corrente raspadora, extremidade da cauda, etc.

(II) Sistema de Transmissão:

A potência do transportador raspador SGB420/40 é transmitida do motor elétrico para o acoplamento hidráulico, e o acoplamento hidráulico aciona a roda dentada para girar através do redutor. A corrente raspadora do transportador raspador é do tipo corrente dupla lateral, instalada nas calhas superior e inferior da calha central, e circula em torno de rodas dentadas ou roletes na cabeça e na cauda para formar uma corrente raspadora fechada. A roda dentada aciona a corrente raspadora fechada para se mover em um circuito fechado dentro da calha central, transportando o carvão a granel na calha central e completando o trabalho de transporte de carvão.

(III) Forma Estrutural:

1、Dispositivo de Transmissão:

(1) A unidade de acionamento do transportador raspador SGB420/40 é composta principalmente por componentes como motor, acoplamento hidráulico, redutor, estrutura de cabeça, placa de cauda, roda dentada, esticador de corrente e eixo cego. Uma tampa de conexão com flange conecta o motor, o acoplamento hidráulico e o redutor em um todo. O acoplamento hidráulico usado no transportador raspador é do tipo YOXD400, à base de água. Quando o transportador está sobrecarregado, o pino fusível do acoplamento hidráulico derrete, o acoplamento hidráulico para de transmitir potência e o transportador raspador para de funcionar.

Um acoplamento hidráulico é composto principalmente por uma carcaça, um impulsor da bomba, um impulsor da turbina e uma carcaça da câmara auxiliar. É um mecanismo que transmite potência através de um meio líquido. Suas funções principais são:

a、Proteja o motor e outros componentes: Quando o transportador opera sob sobrecarga, a roda da bomba e a roda da turbina do acoplamento hidráulico patinam, e a temperatura do fluido hidráulico aumenta. Quando a temperatura excede o limite, a liga fusível no plugue de proteção fusível derrete, o líquido é ejetado e o transportador para de operar. Após a ejeção do líquido, é necessário reabastecê-lo e substituir o plugue de proteção fusível;

b. Balancear a carga de cada motor em um sistema de acionamento multi-motor;

c. Reduzir corrente de partida;

d. Absorver vibração e reduzir impacto.

(2) Redutor

O redutor para o transportador raspador SGB420/40 é uma transmissão de três estágios composta por um par de engrenagens cônicas de arco circular (sistema de dentes Gleason), um par de engrenagens helicoidais e um par de engrenagens cilíndricas. A relação de velocidade total do redutor é de 1:24,564. Os rolamentos do primeiro, segundo e terceiro eixos são um par de rolamentos de esferas de contato angular de escora de carreira única, e o quarto eixo é um rolamento de rolos esféricos autoalinhante de carreira dupla. A porca de fixação no primeiro eixo é usada para fixar o rolamento e ajustar e garantir a folga axial do rolamento de 0,06-0,15mm. A folga axial dos rolamentos do segundo, terceiro e quarto eixos é garantida por calços de ajuste. A folga axial do rolamento do segundo eixo é de 0,06-0,15mm, a folga axial do rolamento do terceiro eixo é de 0,07-0,18mm e a folga axial do rolamento do quarto eixo é de 0,2-0,4 mm. Durante a montagem, a posição axial das engrenagens cônicas de arco circular deve ser ajustada adequadamente para garantir a folga de engrenamento e o padrão de contato. A posição axial da engrenagem cônica de arco circular no eixo é ajustada por uma porca de ajuste, e a posição axial da engrenagem cônica de arco circular grande é ajustada por um calço. A folga de engrenamento ajustada é ≥0,17mm, e o padrão de contato na direção do comprimento do dente e da altura do dente é ≥50%.

Injete óleo para engrenagens industriais No. 150 no redutor. A quantidade de injeção deve ser 1/3 da profundidade de imersão da engrenagem cônica grande para garantir a lubrificação.

(3) Conjunto de Coroa

O conjunto de roda dentada do transportador raspador SGB420/40 é composto por rodas dentadas, semieixos, etc., e é aparafusado como uma unidade.

（4）Eixo cego

O eixo cego do transportador raspador SGB420/40 é composto por um alojamento de rolamento, rolamentos de rolos e um eixo estriado, e sua função principal é suportar a engrenagem.

(5) Aperte o esticador da corrente

O esticador de corrente do transportador raspador é composto principalmente por uma roda excêntrica, uma carcaça, uma cinta de freio e uma roda de freio. A máquina é freada pela cinta de freio que aperta a roda de freio e trabalha em conjunto com o gancho de esticamento da corrente para completar o trabalho de esticamento da corrente do transportador raspador.

Ao apertar a corrente, insira uma extremidade de cada um dos dois ganchos de corrente de aperto nos furos redondos nos painéis laterais esquerdo e direito do quadro da cabeça da máquina, e insira a outra extremidade no anel vertical da corrente do raspador. Gire a máquina para trás para mover a corrente solta do raspador para a cabeça da máquina. No momento de parar, segure imediatamente o volante de freio. Após a frenagem, os elos redondos em excesso da corrente podem ser removidos e reconectados. Em seguida, mova a roda excêntrica para a posição de liberação para desacoplar a banda de freio e o volante de freio, remova os ganchos de corrente de aperto e a máquina poderá operar normalmente. O grau de aperto da corrente deve ser tal que haja uma leve folga abaixo da roda dentada da cabeça da máquina durante a operação.

2、 Tanque de Transição

A calha de transição do transportador raspador é soldada principalmente a partir de dois perfis em U em forma de "M" e uma chapa central. A calha de transição é o dispositivo de conexão de transição entre a seção de cabeça e a seção intermediária. A largura da calha de transição para o transportador raspador SGB420/40 é de 420mm.

3、Corrente raspadora e corrente de ajuste

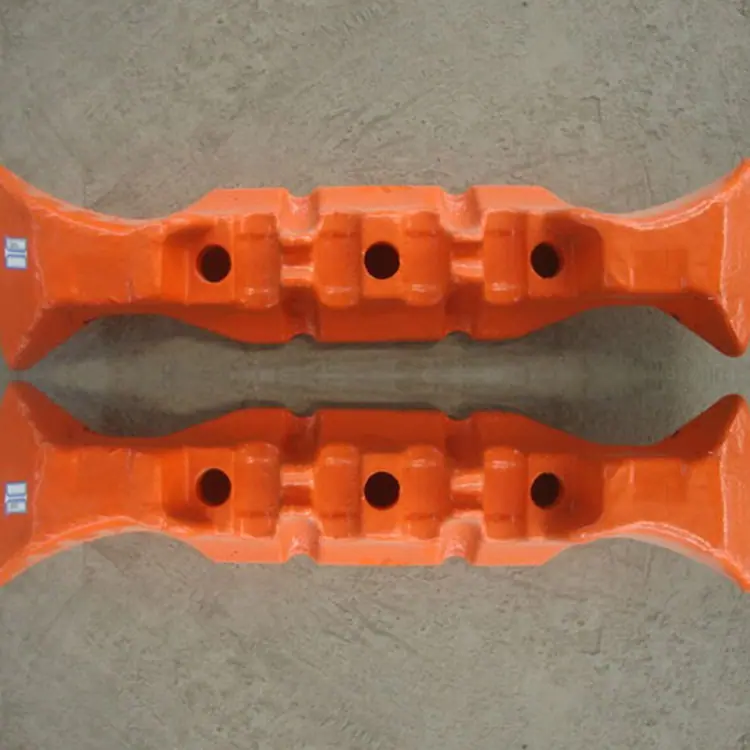

(1) A corrente raspadora do transportador raspador é composta por uma corrente de elos redondos de alta resistência para mineração, um elo de conexão aberto, um raspador e parafusos de conexão. A corrente raspadora do transportador raspador SGB420/40 utiliza uma corrente de elos redondos 18×64-C e um elo de conexão 18×64-C. O raspador é feito de aço para raspador laminado 6,5#. O lado do raspador com chanfro entra em contato com a placa central da calha e serve para raspar o carvão. A parte elevada do elo de conexão serve como guia.

2) Ajuste a corrente

A unidade principal possui correntes de ajuste sobressalentes com 3, 5, 7, 9, 11 e 13 elos para seleção durante o tensionamento da corrente.

4、Tanque Central

O calha central é composta principalmente por dois perfis U em forma de "M" e uma chapa central soldados juntos. Serve para conectar a cabeça e a cauda, formando a calha transportadora de carvão e suportando a corrente raspadora. A calha central do transportador raspador SGB420/40 é soldada a partir de duas seções de perfil U M18 e uma chapa central. A largura da calha central do transportador raspador SGB420/40 é de 420mm. Seções adjacentes da calha central podem se sobrepor e permitir uma deflexão de ≤3 graus nos planos horizontal e vertical. Podem ser adicionadas chapas laterais para aumentar a área da seção transversal da calha central e melhorar a capacidade de transporte do transportador raspador.

5、Defletor

A defletora é um componente estrutural soldado a partir de chapas de aço, que serve para bloquear o carvão e pode aumentar a seção transversal de carregamento do calha central. A defletora é fixada por uma placa de clipe.

Conecta-se à calha central. A máquina inteira é enviada sem uma defletora. Se o usuário tiver requisitos especiais, uma defletora pode ser fornecida.

6、Cauda

A extremidade traseira do transportador raspador é composta por uma estrutura traseira e um eixo traseiro, e é o dispositivo de guia rotativo para a corrente raspadora.

Parâmetros do Transportador Raspador SGB420/40
