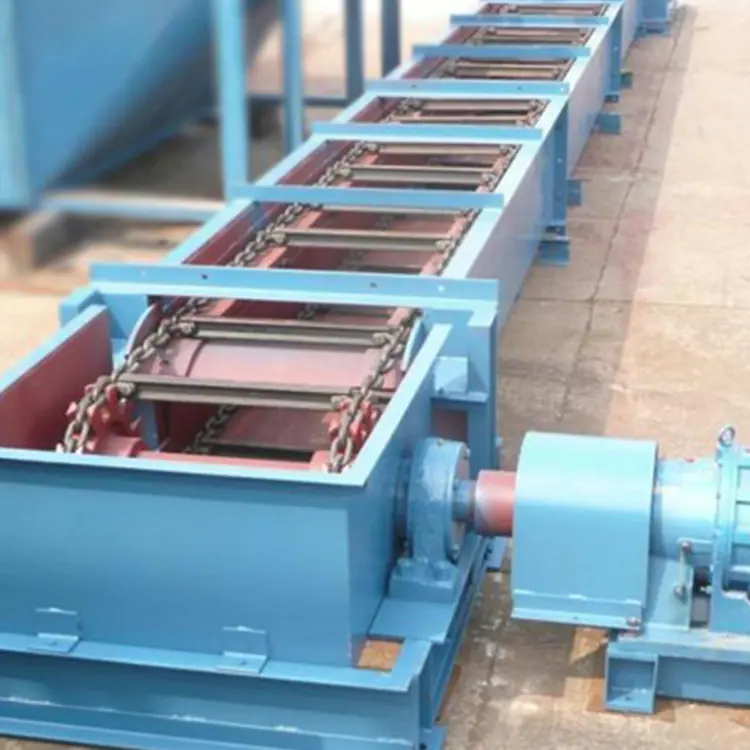

O transportador raspador tipo XGZ é um transportador inclinado e horizontal de dupla finalidade para minas de carvão com um grande ângulo de inclinação.

O transportador raspador de pedra fundida tipo XGZ é adequado para o transporte fechado de materiais pulverulentos, granulares, pequenos e mistos com temperatura abaixo de 250°, principalmente para transporte horizontal. Também pode ser transportado em ângulo, com ângulo de inclinação de transporte de 20°. É principalmente adequado para o transporte de diversos materiais e é um equipamento ideal em ambientes operacionais empoeirados e úmidos. O transportador raspador de pedra fundida XGZ pode ser usado em mineração, metalurgia, minas de carvão. A indústria química não requer transporte de material com teor excessivo de umidade e o tamanho de partícula no sistema é inferior a 300 mm.

1. O raspador é soldado em placa de aço resistente ao desgaste de 16Mn. O raspador não é fácil de quebrar e é adequado para transportar materiais de grande volume e partículas grandes.

2. Os eixos da cabeça e da cauda são feitos de peças forjadas de 40Gr, que são processadas após têmpera e revenido e possuem excelentes propriedades mecânicas.

3. A estrutura do nariz, a estrutura traseira e a estrutura de transmissão são feitas de placas de 16Mn, que são soldadas para remover tensões e processadas como um todo, o que não apenas garante a resistência e rigidez de cada componente, mas também garante precisão de posição, estabilidade e vida útil .

Especificações XGZ-06 XGZ-08 XGZ-10 XGZ-12 XGZ-14

Capacidade de transporte t/h 100-300 200-500 300-600 400-800 500-1000

Velocidade da corrente m/s 0,48-0,76 0,48-0,76 0,48-0,76 0,48-0,76 0,48-0,76

Distância de transporte m 6,7-64,3 8,2-64,3 8,6-43,6 8,9-63,5 8,6-53,6

Tamanho de partícula do material mm ＜300 ＜300 ＜300 ＜300 ＜300

Largura efetiva da ranhura mm 600 800 1000 1200 1400

Espaçamento do raspador mm 1024 1024 1024 1024 1024
