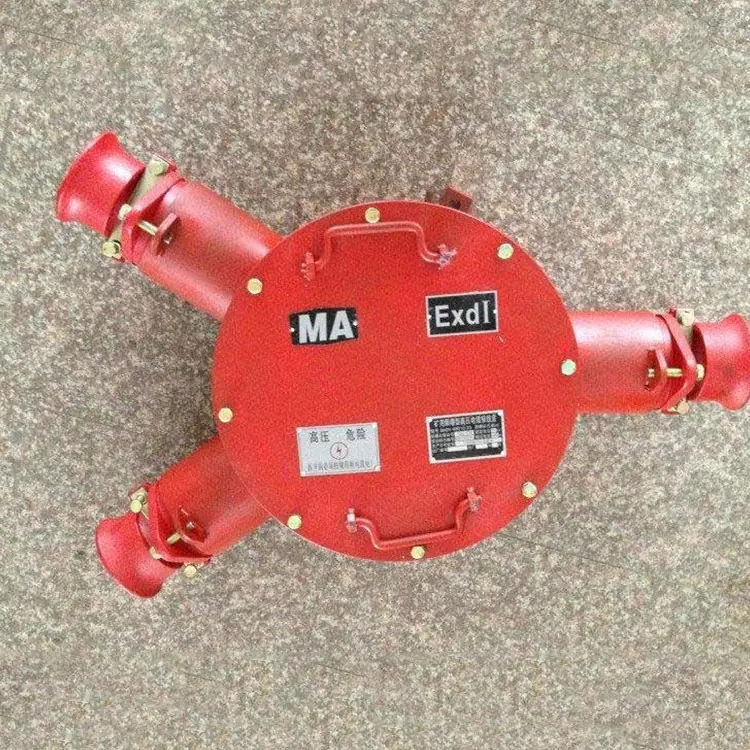

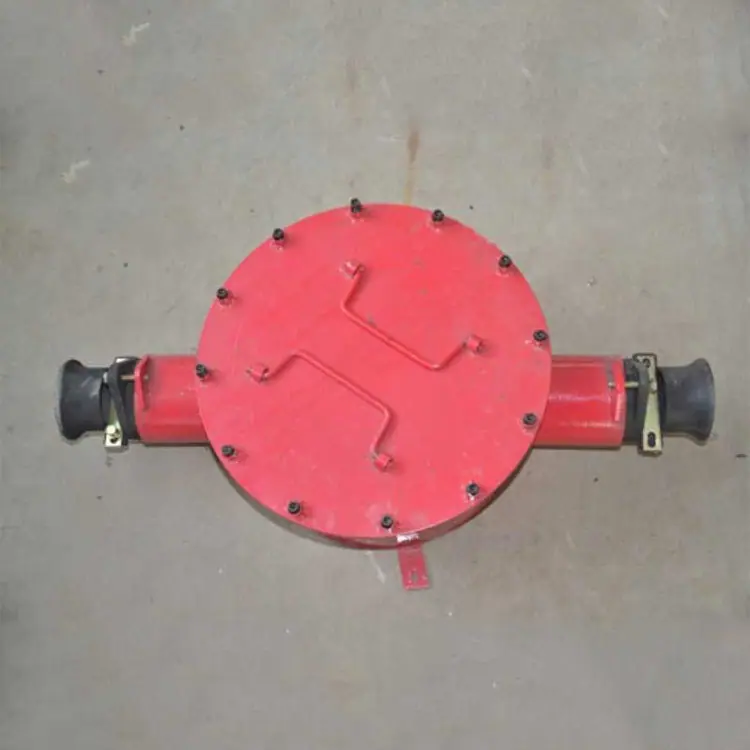

Caixa de Junção de Cabo de Alta Tensão Série BHG, Universal para Energia Externa e Mineração, Caixa de Junção de Cabo Resistente à Corrosão

1. A caixa de junção é composta principalmente por um invólucro à prova de chamas (invólucro, tampa), bloco de terminais isolado, dispositivo de introdução de cabos e aterramento interno e externo;
2. O invólucro e a tampa são conectados a uma superfície plana à prova de chamas por meio de parafusos e outros fixadores;
3. O bloco terminal é feito de argila de alta pureza prensada, sinterizada e esmaltada e possui excelentes propriedades de isolamento elétrico.

O invólucro à prova de chamas da caixa de junção é uma estrutura de placa de aço, a tampa é aparafusada, os dois lados são terminais de cabo de alimentação e um dispositivo de entrada de linha de controle é fornecido. Existem três terminais principais no invólucro e a placa de pressão superior do terminal pressiona a cabeça do cabo. A base é de porcelana de alta tensão e possui terminal auxiliar.

Escopo de Aplicação para Caixa de Junção de Cabos de Alta Tensão Série BHG: A caixa de junção de cabos de alta tensão à prova de explosão para mineração série BHG1-200, 315, 400/10 (doravante referida como caixa de junção) é adequada para minas de carvão contendo misturas de gás explosivo (metano) e poeira de carvão, em redes de alimentação AC 50Hz, tensão de até 10kV, para conexão e ramificação de cabos de equipamentos de sinalização, iluminação e força.
