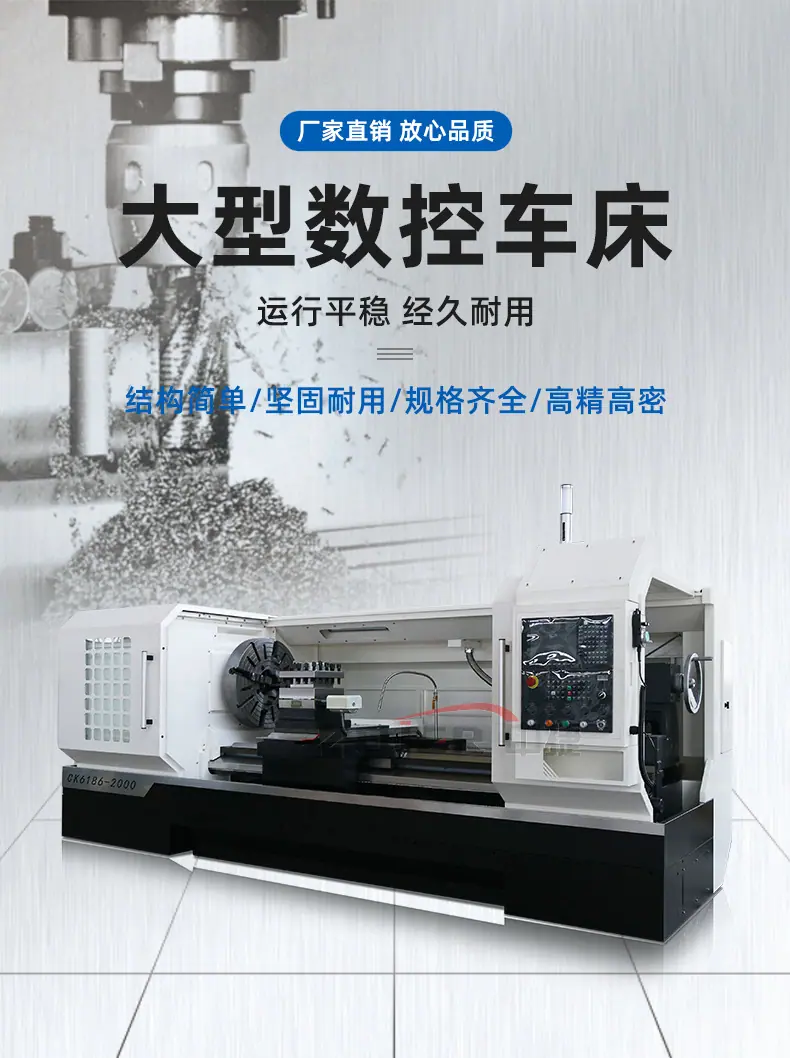

Torno Mecânico CNC de Controle Numérico CK6186 para Usinagem Pesada, mais estável, furo grande, torque grande, fabricante

》》Introdução Detalhada de Máquinas-Ferramenta《《

I. Nome da Máquina-Ferramenta, Modelo:
1、Nome da Máquina-Ferramenta: Torno CNC
2、Modelo da máquina-ferramenta: CK6186 (superfície da guia 550)
O Torno CNC CK6186 é um dos produtos de destaque na série de máquinas-ferramenta CNC da nossa empresa. Este produto apresenta um fuso com grande diâmetro de furo, boa rigidez do leito e uma estrutura compacta.
A máquina-ferramenta pode processar várias peças de eixo e disco, e pode tornear vários filetes, arcos circulares, cones e as superfícies curvas complexas internas e externas de corpos de revolução. É particularmente adequada para indústrias como a automotiva, metalúrgica, militar e aeroespacial, e é usada para usinagem de alta eficiência, em grandes lotes e de alta precisão de peças de corpos de revolução.
A máquina-ferramenta adota um projeto integrado eletromecânico-hidráulico, com um layout geral compacto e razoável, o que é conveniente para manutenção e conservação. O fuso adota um novo tipo de manual de quatro velocidades; regulação de velocidade stepless dentro de cada marcha, torque grande, estável e confiável. A aparência está em conformidade com o projeto ergonômico, e uma estação de operação suspensa móvel é usada, que tem boa usabilidade e é conveniente para operação.
O sistema de controle de configuração da máquina-ferramenta utiliza o sistema CNC GSK 980TDi (o 980TDi é um produto da Sala 2, Departamento de P&D da GSK, com recursos de reparo de rosca, pré-visualização de trajetória e módulos de programação auxiliar). As fusos de esferas são fusos de esferas de precisão fabricados pela Shaanxi Hanzhong Machine Tool Co., Ltd. Os sistemas hidráulico e de lubrificação centralizada utilizam todos produtos de marcas nacionais bem conhecidas.

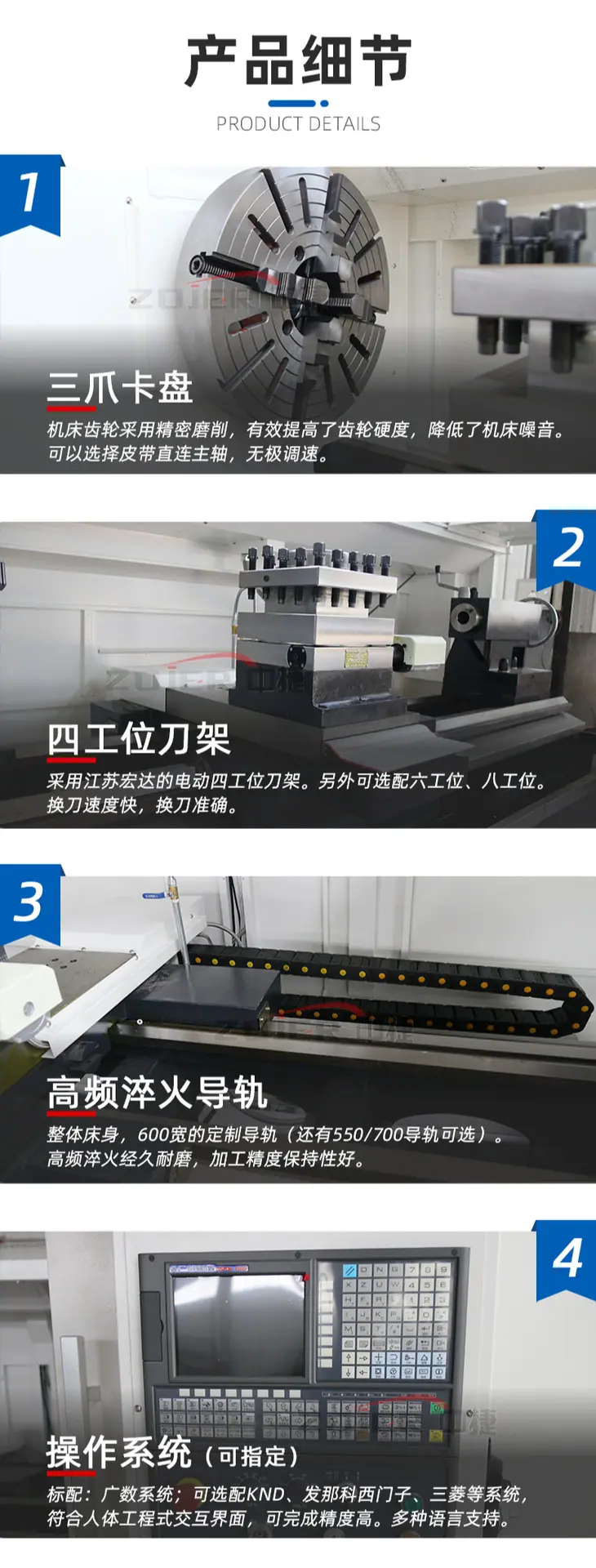

A torno CNC CK6186 possui um design modular, uma torre de ferramentas elétrica vertical de quatro estações, um contraponto e mandril manuais, e proteção da máquina-ferramenta tipo porta de extração dupla.

Dois, Características do Mecanismo da Máquina-Ferramenta:
1. Leito de alta rigidez
A bancada da máquina-ferramenta CK6186 é feita de ferro fundido de alta qualidade com uma estrutura interna de nervuras razoável. A bancada é de estrutura integral, com guias de 550mm de largura, oferecendo boa rigidez. As guias de deslizamento são temperadas por indução em grande profundidade, com uma dureza de HRC50° ou superior. As superfícies de contato da sela e da bancada são revestidas com plástico.
2. Introdução da Tração Principal

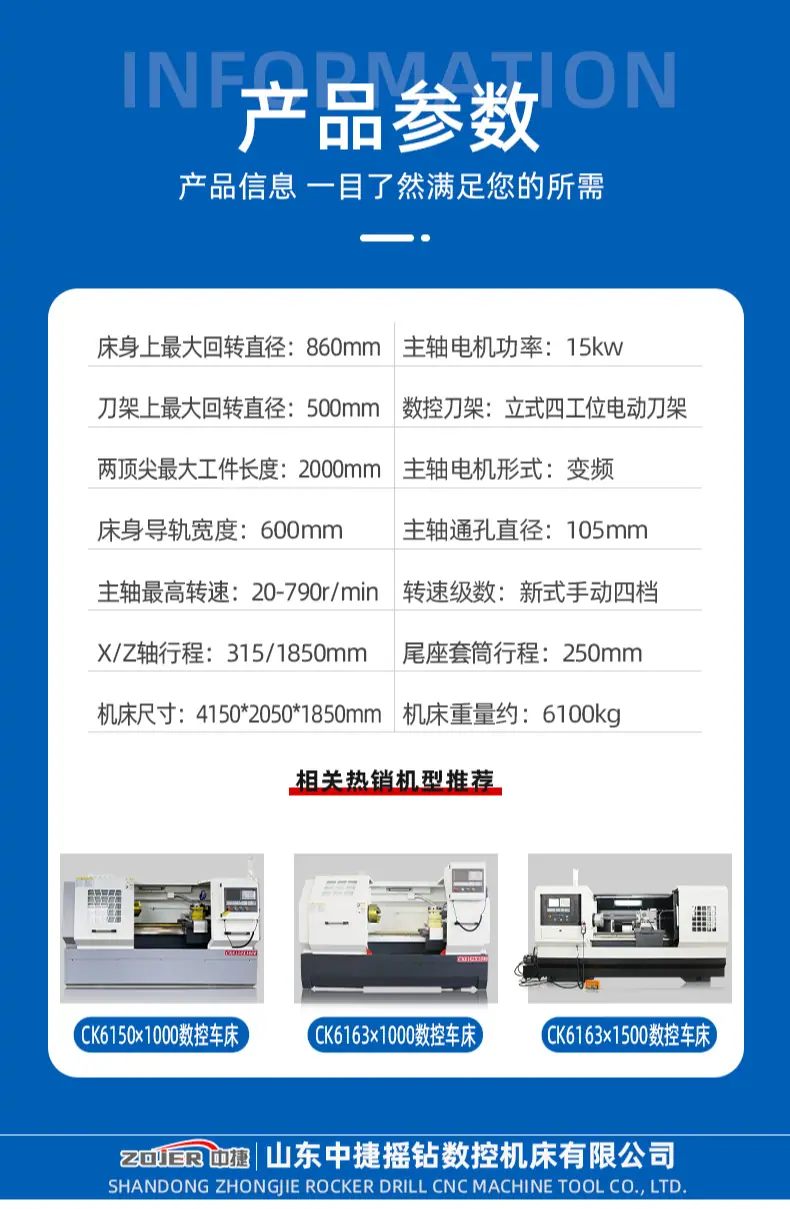

O fuso desta série de máquinas-ferramenta tem velocidade variável manualmente e sem degraus, com quatro marchas. A velocidade do fuso é (1ª marcha 20—80 rpm / 2ª marcha 50—200 rpm / 3ª marcha 100—330 rpm / 4ª marcha 220—790 rpm), com alto torque e boa confiabilidade. Os rolamentos do fuso são selecionados entre rolamentos de alta precisão nacionais, garantindo operação suave e alta precisão.
3. Sistema de Alimentação
O sistema de avanço do eixo Z da máquina-ferramenta usa um servomotor para acionar uma fuso de esferas através de um mecanismo de transmissão. O sistema de avanço do eixo X usa um servomotor para acionar diretamente uma fuso de esferas via um acoplamento. O fuso principal da máquina-ferramenta é selecionado entre os fusos de alta precisão fornecidos pela Shaanxi Hanzhong Machine Tool Co., Ltd. Todos os pontos de lubrificação no sistema de avanço são lubrificados em intervalos regulares por um sistema de lubrificação centralizado.

4. Porta-faca
Esta série de tornos utiliza a torre de ferramentas elétrica vertical de quatro estações "Hongda". O corpo da ferramenta não precisa ser levantado ao indexar na torre de quatro estações, o que elimina a intrusão de líquido refrigerante e cavacos durante a indexação da torre de ferramentas e proporciona alto desempenho de vedação.
5. Sistema Elétrico
Sistema CNC e Sistema de Servo Drive
O sistema CNC da máquina-ferramenta utiliza o sistema CNC GSK, que pode se adaptar à usinagem de alta eficiência, alta velocidade e alta precisão, e possui as características de operação conveniente, funções completas e alta confiabilidade.O armário elétrico é totalmente fechado.
