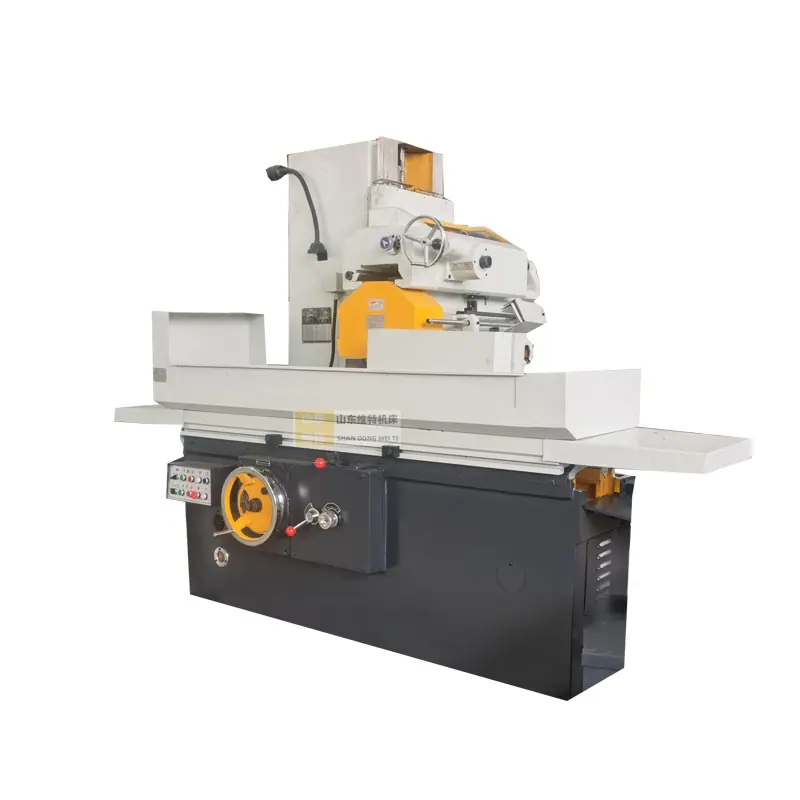

Fornecimento do Fabricante M7140 Retificadora Hidráulica de Superfície 7150 Retificadora Automática de Precisão 7130 Retificadora de Superfíci
Quantidade
|
modelo |
M7140 |
|||
|
bancada de trabalho |
O tamanho da mesa de trabalho (comprimento × largura) |
milímetros |
1000×400 |
|
|
Curso longitudinal máximo da mesa de trabalho |
milímetros |
1100 |
||
|
Tamanho máximo de moagem (comprimento x largura x altura) |
milímetros |
1000×400×400 |
||
|
Número de ranhuras em T da bancada × largura |
|
3×18 |
||
|
Velocidade da bancada (sem degraus) |
m/min |
3-25 |
||
|
Capacidade de carga da bancada |
kg |
600 |
||
|
Cabeça de moagem |
Distância máxima do centro do fuso do rebolo até a mesa de trabalho |
milímetros |
575 |
|
|
Curso máximo da cabeça de retificação |
Horizontal (manual e hidráulico) |
|
440 |
|
|
Vertical (manual) |
|
400 |
||
|
Velocidade do fuso do rebolo |
rpm |
1440 |
||
|
Tamanho da roda de moagem (diâmetro externo × largura × diâmetro interno) |
milímetros |
Φ350×40×Φ127 |
||
|
Valor do dial do volante de alimentação vertical |
milímetros |
0,01 |
||
|
Avanço da cabeça de retificação por revolução do volante |
milímetros |
1,00 |
||
|
Potência total do motor |
kw |
8,99 |
||
|
Motor de cabeça de moagem |
poder |
kw |
5.5 |
|
|
Velocidade de rotação |
rpm |
1440 |
||
|
Motor de levantamento rápido |
poder |
kw |
0,37 |
|
|
Velocidade de rotação |
rpm |
1440 |
||
|
Motor da bomba de óleo |
Motor da bomba de óleo |
kw |
3 |
|
|
Velocidade de rotação |
rpm |
960 |
||
|
Bomba de óleo do motor da bomba de resfriamento |
motor da bomba de resfriamento |
kw |
0,125 |
|
|
Velocidade de rotação |
rpm |
2800 |
||
|
fluxo |
L/min |
100 |
||
|
pressão do trabalho |
MPa |
2,5 |
||
|
Precisão de trabalho |
Paralelismo da superfície usinada com a superfície base |
milímetros |
300：0.002 |
|
|
Rigidez da superfície |
μm |
Ra0,63 |
||
|
Peso da máquina |
peso líquido |
kg |
3500 |
|
|
peso bruto |
kg |
3800 |
||
|
Dimensões totais (comprimento × largura × altura) |
milímetros |
3150×1673×2045 |
||
