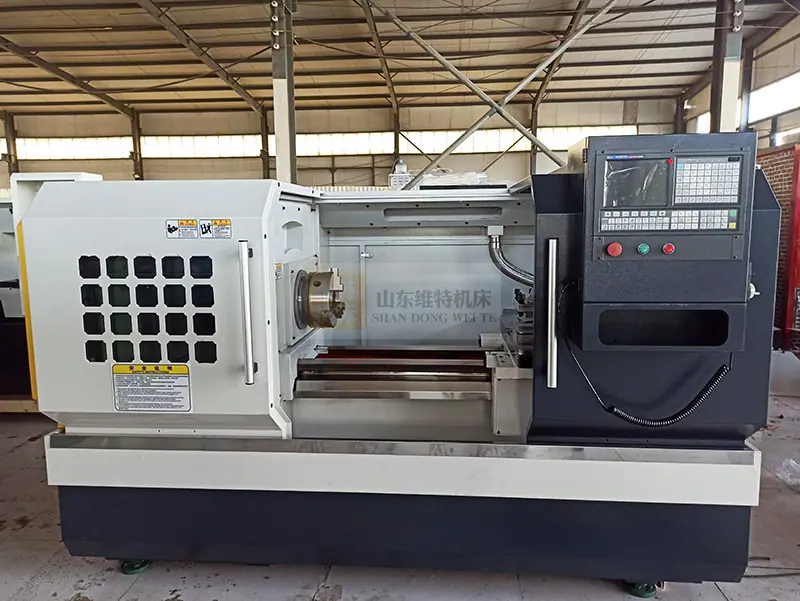

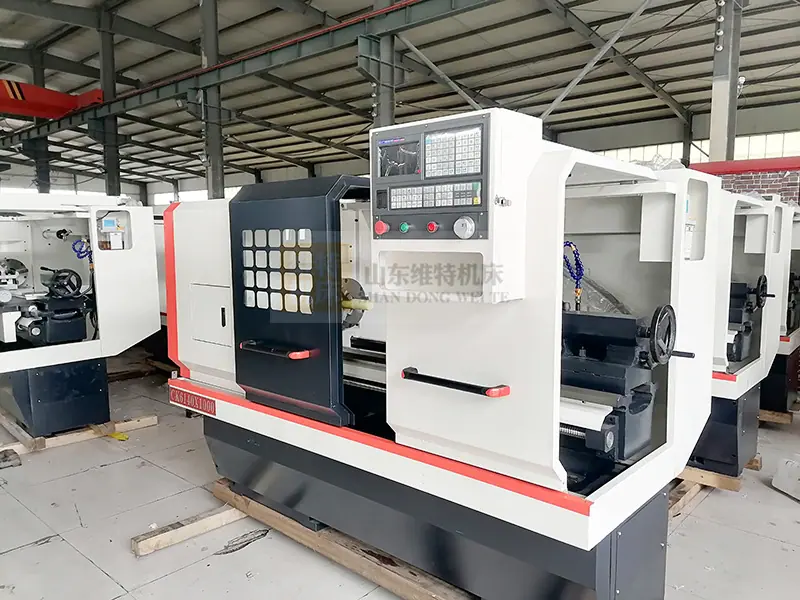

Torno CNC CK6140 Comprimento de Processamento 1000 Leito Completo Torno Horizontal 6140 Pequeno Torno CNC
Quantidade
|
Parâmetros técnicos |
CK6136 |
CK6140 |
|
|
Diâmetro da peça de trabalho da cama |
360 mm |
400 |
|
|
largura da cama |
360MM |
360 |
|
|
Diâmetro de rotação da peça no carro |
180 mm |
310 |
|
|
Comprimento da peça de trabalho |
750 mm/1000 mm/1500 mm |
750 mm/1000 mm/1500 mm |
|
|
Diâmetro do fuso através do furo |
φ52/φ82 |
||
|
Conicidade do furo do fuso |
MT6/1:20(C6/C8) |
||
|
potência do motor principal |
4 |
5.5 |
|
|
Faixa de velocidade do fuso |
L:30-1500/M:90-450/H:315-1600rpm |
||
|
Diâmetro e passo da fuso de esferas do eixo Z |
Φ40X6 |
||
|
Diâmetro e passo da fuso da mesa do eixo X |
Φ25X4 |
||
|
Estação de Trabalho com Suporte Giratório para Ferramentas Rotativas |
4 posições 20mmX20mm |
4 posições 20mmX20mm |
|
|
Diâmetro da manga do cabeçote móvel |
65 |
75 |
|
|
Curso da manga do cabeçote móvel |
130 |
||
|
Conicidade da manga do cabeçote móvel |
MT4 |
MT4 |
|
|
tamanho do pacote |
Comprimento 750 |
2180X1420X1660 |
2180X1420X1660 |
|
Comprimento 1000 |
2480X1420X1660 |
2480X1420X1660 |
|
|
Comprimento 1500 |
3000X1420X1660 |
3000X1420X1660 |
|
|
peso |
Comprimento 750 |
1400KG |
1400KG |
|
Comprimento 1000 |
1500KG |
1500KG |
|
|
|
Comprimento 1500 |
1700kg |
1700kg |
|
marca permitir corresponder Lugar |
número de série |
nome |
quantidade |
Configuração padrão |
|
1 |
Sistema CNC |
1 conjunto |
Broadcom 980TB3 |
|
|
2 |
mandril |
1 conjunto |
Cartão manual Ф 200 |
|
|
3 |
contraponto |
1 conjunto |
Contraponto manual |
|
|
4 |
Parafuso de esfera na direção X |
1 conjunto |
Doméstico (Qishan no norte) FD3210-889-1035 |
|
|
5 |
Parafuso de esfera com direção Z |
1 conjunto |
Doméstico (Qishan, Norte) FD2506-407-530 |
|
|
6 |
Porta-ferramentas elétricas |
1 conjunto |
4 estações |
|
|
7 |
Rolamentos de parafuso de direção X, Z |
1 conjunto/unidade cada |
Doméstico |
|
|
8 |
Acoplamento de direção X, Z |
1 conjunto/unidade cada |
Terceirização doméstica |
|
|
9 |
Rolamentos do eixo |
1 conjunto/unidade |
Nível P5 doméstico |
|
|
10 |
fundição da fuselagem |
1 conjunto |
Fundição em areia de resina |
|
|
11 |
Montagem do fuso |
1 conjunto/unidade |
Fuso montado |
|
|
12 |
pintar |
1 conjunto/unidade |
A cor pode ser configurada de acordo com a necessidade do cliente. Caso não seja necessário, será configurado de acordo com a cor padrão da nossa empresa. |
|
|
13 |
lubrificante |
1 conjunto/unidade |
Bomba de óleo lubrificante elétrica doméstica Hurun, circuito de óleo lubrificante instalado |
1. Conteúdo da Embalagem: Uma unidade principal, um conjunto de tanques de água, uma caixa de acessórios.
2. Acessórios padrão contidos na caixa de acessórios: Suportes de base (calços superior e inferior), parafusos de ancoragem, pistola de graxa, chaves de boca simples e dupla, chaves Allen, chaves de gancho, chaves de soquete, etc. 1 conjunto.
3. Arquivos aleatórios na caixa do documento: Um conjunto de cada, incluindo certificado de conformidade, lista de embalagem, manual do usuário, documentação original do sistema CNC, etc.
